Heli-Professional REVOLUTION 500E BASIC KIT Bauanleitung Und Handbuch Seite 16

18
7
19
7

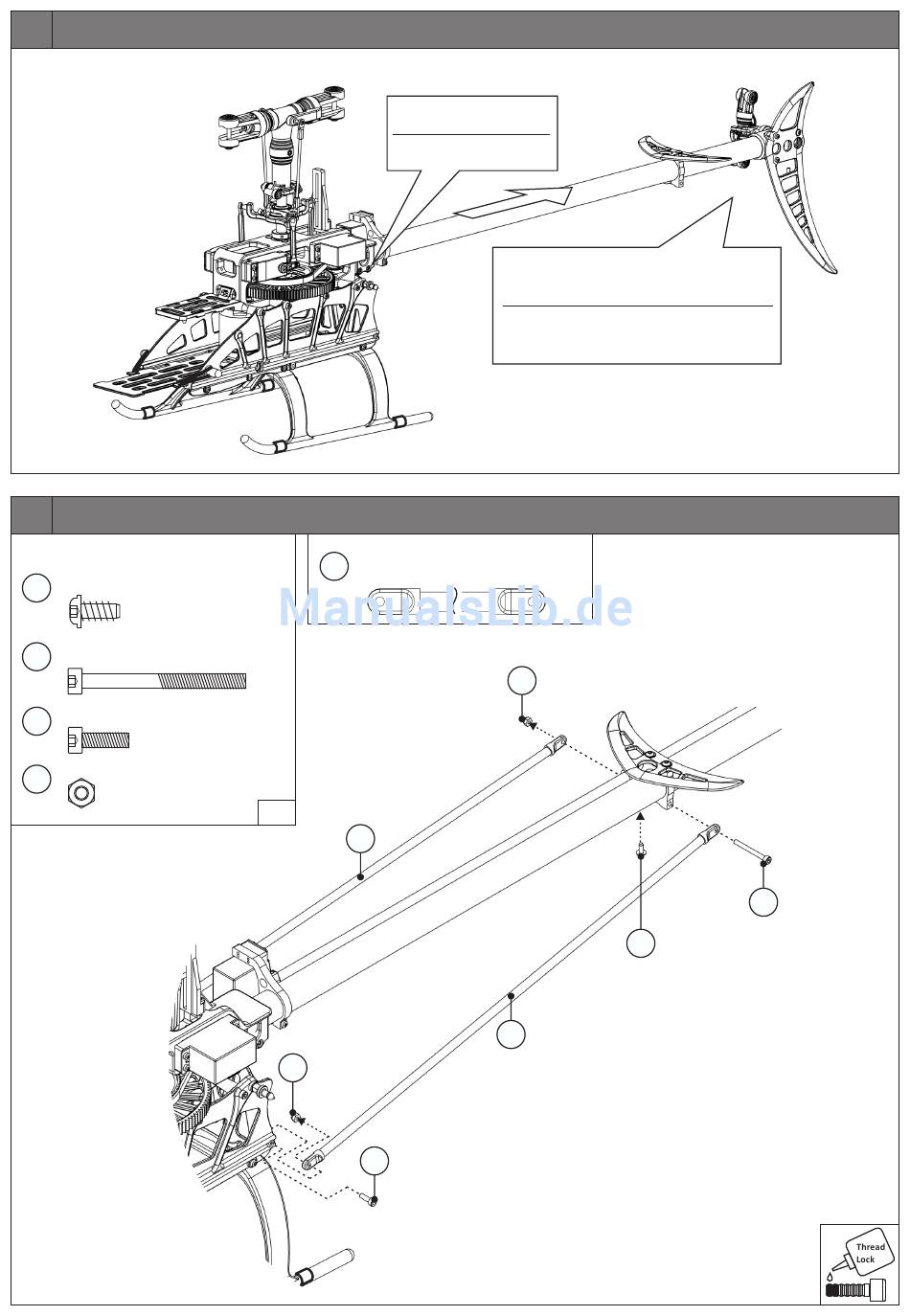

Normteile/Standard Parts
3x7.5 Linsenkopf-Treibschraube
9
Hex Over-Head Self-Tapp. Screw
M3x35
Schraube
94
Hex Socket Screw
M3x10 Schraube
71
Hex Socket Screw
M3 Stopmutter
18
Lock Nut
Endgültig festziehen wenn
Heckriemen gespannt!
Bolt finally together when
tail drive belt is tightened!
Heckstrebe
95
Tail Brace Tube
1x
1x
2x
3x
1:1
95
18
71
Heckriemen spannen: Riemen ist ausreichend
gespannt, wenn er im Heckrotorgehäuse max.
5 mm nach unten gedrückt werden kann!
Tighten tail drive belt: Belt is sufficiently
tightened when you can push it down max.
5 mm in the tail rotor housing!
2x
18
9
95
94
