Heli-Professional REVOLUTION 500E BASIC KIT Bauanleitung Und Handbuch Seite 14

15
7
Normteile/Standard Parts
3x12 Treibschraube
8
Self-Tapping Screw
1:1

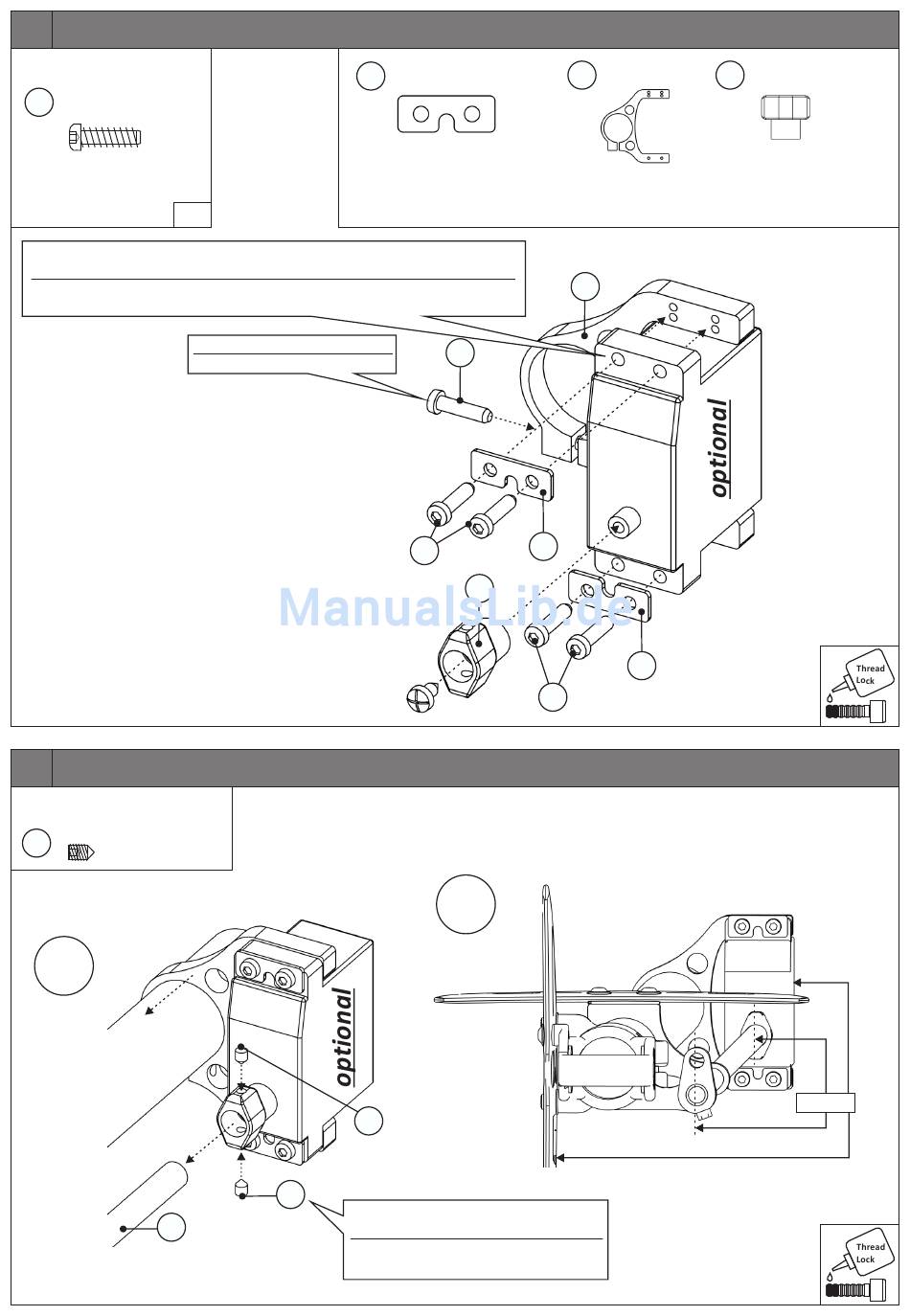

Die bei den Servos enthaltenen Gummitüllen (nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets (not depicted) into the servo sockets,
then mount the servos according to the drawing.
16
Normteile/Standard Parts
M3x4 Gewindestift, spitz
90
Set Screw, sharp
A
85
41
5x
Noch nicht endgültig festziehen!
Don't tighten yet!
2x
90
90
Erst beim Programmieren des Heckservos
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
2x
Servobefestigungsplatten
Servo Mounting Plates
8
41
8
89
8
B
Heckservohalter 1x
88 89
Tail Servo Holder
88
41
Drehstabaufnahme 1x
Torque Tube Lever
Parallel!
