Heli-Professional REVOLUTION 500E BASIC KIT Bauanleitung Und Handbuch Seite 10

11
7

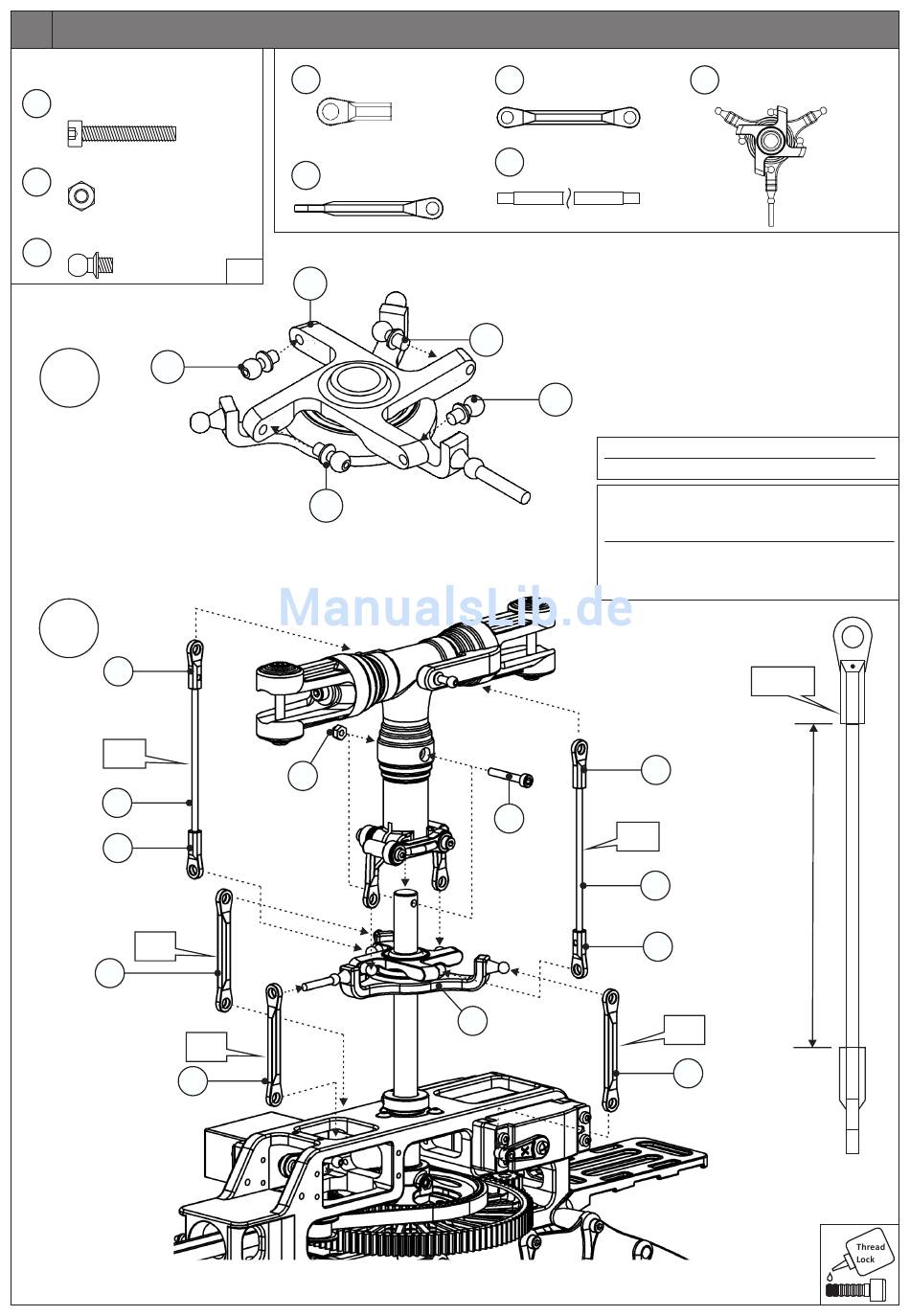

Normteile/Standard Parts
M3x20 Schraube
17
Hex Socket Screw
M3 Stopmutter
18
Lock Nut
M3x4.5 Kugelbolzen
145
Ball End Bolt
A
145
B
62
Pitch
65
62
Roll
64
63
Kugelpfanne
62
Ball Link
1x
Doppelkugelpfanne
1x
63
Double Ball Link
4x
1:1
148
145
18
Nick
4x Doppelkugelpfanne
64
Double Ball Link
Schubstange
65
1x
Control Rod
145
145
Beide Schubstangen müssen gleich lang sein!
Both control rods must have the same length!
Kugelköpfe: Zahlmarkierung muss immer zum
Kugelbolzen hin zeigen, Punktmarkierung muss
immer vom Kugelbolzen weg zeigen!
Ball Links: Number mark must always point
towards ball end bolt, point mark must always
point away from ball end bolt!
17
Pitch
66
Taumelscheibe
2x
66
Swash Plate
2x
2x Pitch
62
63 mm
65
62
Roll
64
1x
