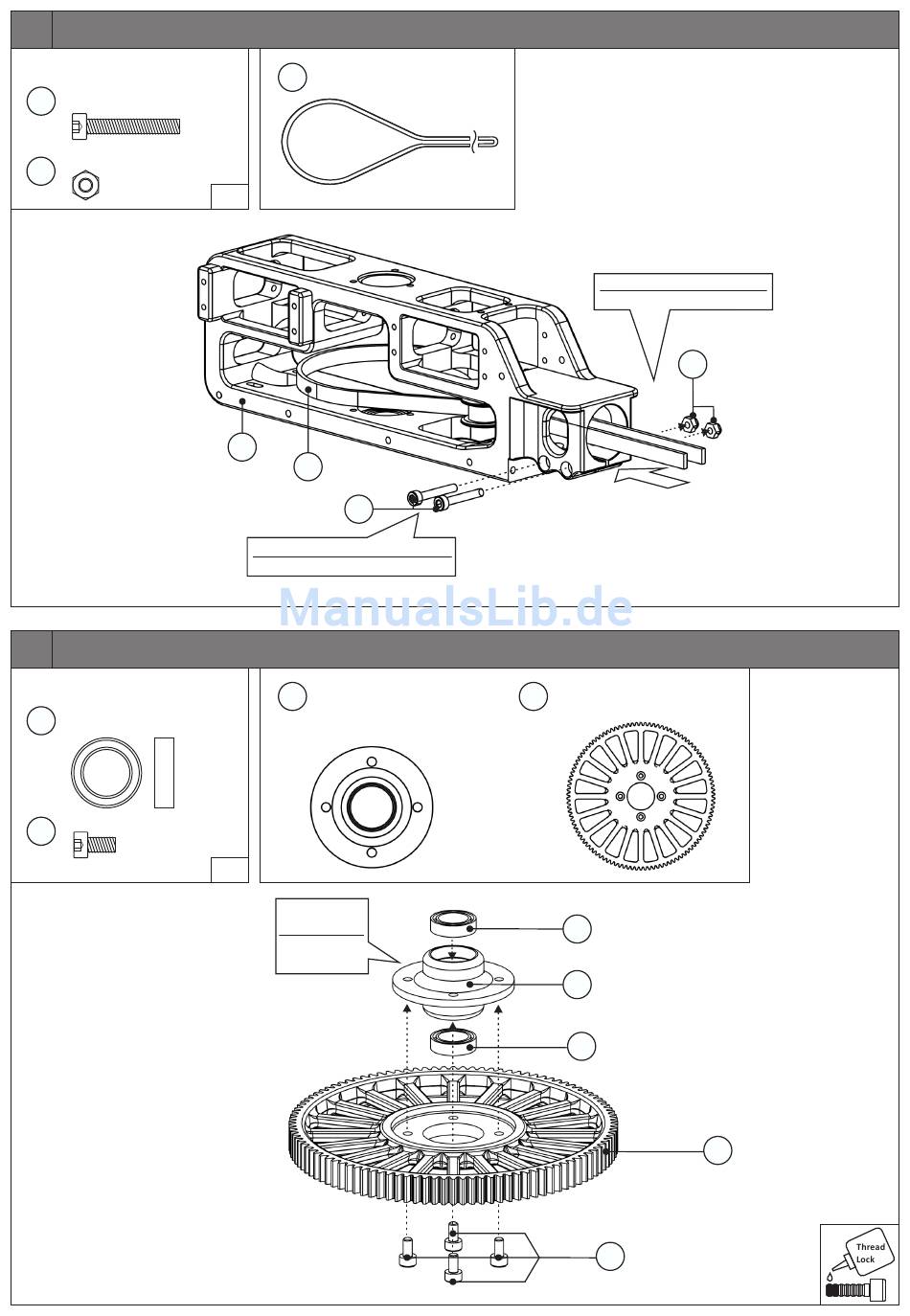

Normteile/Standard Parts
M3x20
Schraube
17
Hex Socket Screw
M3
Stopmutter
18
Lock Nut
4
Normteile/Standard Parts
Kugellager
10x15x4
20
Ball Bearing
M3x6
Schraube
21
Hex Socket Screw
Heckriemen
19
Tail Drive Belt
2x
2x
1:1
16
19
17
Noch nicht endgültig festziehen!
Don't tighten yet!
Freilaufnabe
22
Autorotation Hub
2x
4x
1:1
Radius zeigt
nach oben!
Radius points
upwards!
1x
Heckriemen jetzt einfädeln!
Insert tail drive belt now!
1x
Hauptzahnrad 106Z
23
Main Drive Gear 106T
20
22
20
21
18
1x
23
