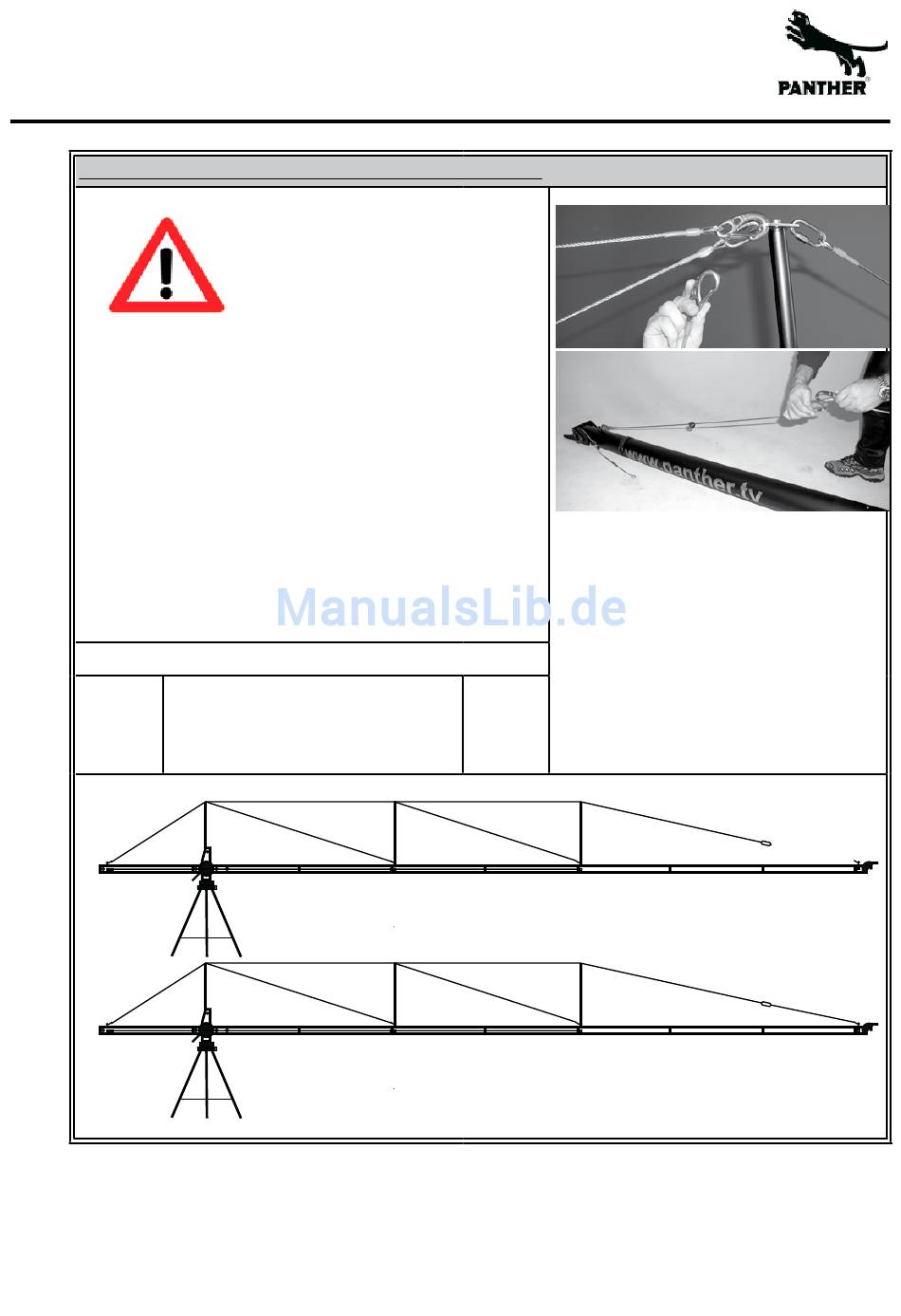

Schritt 17 a - dritte obere Abspannung anbringen (Rot)
Stecken Sie die lang­e Abspannung­sstütze senkrecht in
die dafür vorg­esehenen Zapfen des Ausleg­ers. Dabei
nicht verg­essen, die Parallelog­rammstütze auf die Ab‑
spannung­sstütze zu montieren.
Haken Sie das rote Abspannung­sseil in die vorg­esehene
Öse der Basisabspannung­ und ziehen es über die senk‑
rechte Abspannung­sstang­e.
Verläng­ern Sie es mit den roten Seilen der Abspan‑
nung­sverläng­erung­ für Version 3/5/7 und häng­en diese
vorne am Galg­en ein. Spannen Sie die Spannschlösser.
benötigte Teile:
1 x Abspannung­ Version 6
1 x Parallelog­rammstütze für Stang­e
1 x Abspannung­sverläng­erung­ für
Version 3/5/7
ACHTUNG !
Montieren Sie immer zuerst die obere
Abspannung­ bevor sie die seitlichen
anbring­en.
Seite ‑ 23
138397
142406
157242
