Inhaltsverzeichnis Vorwort An den Bühnenmann Sicherheitshinweise Hinweis zur Traglast (Nutzlast) Lieferumfang Checkliste für den Aufbau Aufbauanleitung Vorbereitung Aufbauanleitung Version 1 (Jib Arm) Aufbauanleitung Version 2-7 Inbetriebnahme Handbetriebene Kamera 10. Remote Head Betrieb Sonderzubehör 12. Transport 13. Instandhaltung 14. Gewährleistung GS - Prüfung 16.

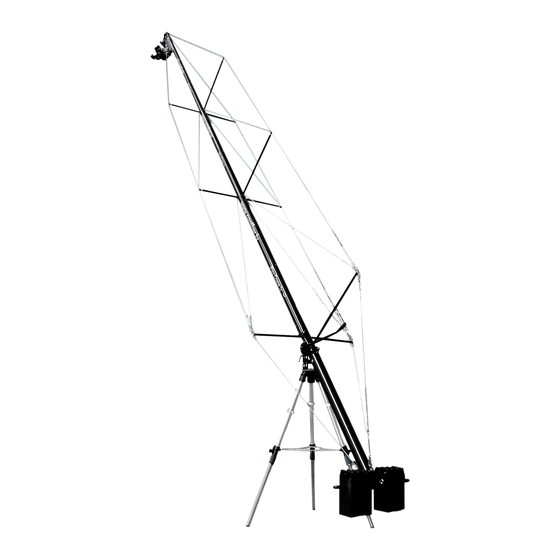

Ihr neues PIXY Kransystem ist ein hochwertiges Werkzeug, das dem kreativen Kameramann einfach und schnell fantastische Kameraeinstellungen und ‑fahrten ermöglicht. Das PIXY Kransystem ist ein Gerät, das von Fachleuten für Fachleute entwickelt wurde, um den Ansprü‑ chen eines jeden Kamera ‑und Bühnenmannes gerecht zu werden.
Transport von Kameras zur Aufnahme von szenischen Darstellungen benutzt werden. Die Firma PANTHER bietet ständig Ausbildungsseminare an, in dem die Teilnehmer nach Abschluß des Seminars zertifiziert werden. Bitte kontaktieren Sie +49 (89) 613 900 01, um die aktuellen Termine zu erfragen.
Seite 5
Räder kommen können. Auch kleine Unebenheiten können die Stand‑ und Fahrsicherheit gefährden. Das Pixy Karnsystem darf nur mit dem Panther PIXY Stativ (Art.Nr. 138892) betrieben werden. Verwenden Sie beim Aufbau des PIXY Kransystems nur original Panther Komponenten. Das fahren mit dem aufgebauten PIXY Kransystem auf Lufträdern ist verboten.
Die Traglast des Remote Galgens ergibt sich aus allen am Remote Galgen befestigten Elemente (Remote Kopf, Kamera, Objektiv, ect.). Das PANTHER PIXY Kransystem darf nur nach den in dieser Betriebsanleitung gezeigten Aufbauvarianten aufgebaut werden. Andere Aufbauarten sind nicht zulässig! (siehe Schnellinformation) Beim Schwenken und Drehen des Kranauslegers und durch Kurvenfahrten entstehen Fliehkräfte, die sich...
Lieferumfang Das PIXY Kransystem ist für die individuelle Ausrichtung auf den jeweiligen Einsatzzweck und Anfor‑ derung konzeptioniert worden. Durch die Vielzahl an Einzelkomponenten gibt es nahezu unbegrenzte Kombinationsmöglichkeiten und das System lässt sich je nach Wunsch für beinahe jede Anwendung...
Seite 8
Betriebsanleitung | Deutsch illustration not to scale product name code no. Darstellung nicht maßstabsgetreu Bezeichnung Art.-Nr. Pixy crane, version 3 139712 PIXY Kransystem, Version 3 Qty. consisting of code no. Anzahl bestehend aus Art.-Nr. Pixy Tripod Pixy Stativ 183892 Central pivot section...
Seite 9
Betriebsanleitung | Deutsch illustration not to scale product name code no. Darstellung nicht maßstabsgetreu Bezeichnung Art.-Nr. Pixy crane, version 5 139710 PIXY Kransystem, Version 5 Qty. consisting of code no. Anzahl bestehend aus Art.-Nr. Pixy Tripod Pixy Stativ 183892 Central pivot section...
Seite 10
Balance rod 1.6 m / 5‘3“ Parallelogramm 1,6 m 142404 Balance rod 1.3 m / 4‘3“ Parallelogramm 1,3 m 142405 Balance rod support Parallelogrammstütze 142406 Pixy crane, version 1 compact 146675 PIXY Kransystem, Version 1 Kompakt Qty. consisting of code no. Anzahl bestehend aus Art.-Nr.
Seite 11
Betriebsanleitung | Deutsch illustration not to scale product name code no. Darstellung nicht maßstabsgetreu Bezeichnung Art.-Nr. Pixy crane, version 2 compact 146676 PIXY Kransystem, Version 2 Kompakt Qty. consisting of code no. Anzahl bestehend aus Art.-Nr. Pixy Tripod Pixy Stativ 183892 weight*...
Betriebsanleitung | Deutsch Checkliste für den Aufbau Überlegen Sie welche Konfiguration die richtige für Ihre Filmaufnahme ist. Folgende Kriterien sind dabei unter anderen in Betracht zu ziehen: • Höhe • Gewichtslimitierungen • Reichweite • notwendige Traglast • räumliche Beschränkungen • Zugang zum Drehort Lassen Sie sich ausreichend Zeit um das System sicher aufzubauen, zu überprüfen und zu testen bevor Sie es benutzen.
Die Belastbarkeit des Unterbau muss mindestens 1200 kg / m² betragen c) Schienenbetrieb Beachten Sie die Hinweise in der Betriebsanleitung des verwendeten Schienensystems. Verwenden Sie nur original Panther Schienensysteme. Der Dolly muss während des Aufbaus gebremst sein. Sollten am Dolly keine Bremsen vorhanden sein, können Universalklemmen auf die Schiene geklemmt werden, um so ein Wegrollen zu verhindern.
Das Mittelteil auf das Stativ setzen und fest schrauben. Nochmals kontrollieren ob das Mittelteil tatsächlich waagrecht ist. benötigte Teile: Mittelteil PIXY Kransystem 143788 Schritt 3 - Trägerrohr einhängen Trägerrohr am Mittelteil einhängen und die Verbin‑ dungsschraube mit der Hand durch die für Version 1 vor‑...
Seite 15
Betriebsanleitung | Deutsch Schritt 4 - Galgen anbringen Stecken Sie den Galgen auf das Trägerrohr. Die Halte‑ ösen für die Abspannung müssen dabei nach oben und zur Seite zeigen. Vergewissern Sie sich, dass auch hier die Springsicherung völlig eingerastet ist. benötigte Teile: Galgen 137098 Schritt 5 a - Parallelogrammseil einhängen...
Seite 16
Schritt 5 b - ALTERNATIV -Parallelogrammrohre montieren Die Parallelogrammrohre sind optional für das PIXY Kransystem erhältlich. Sie sind für den fest arre‑ tierten Parallelbetrieb des Krans (z.B. mit Remote Head) vorgesehen. Die Stangen stellen eine feste Verbindung zwischen dem Mittelteil und dem Galgen her.
Seite 17
Betriebsanleitung | Deutsch Verlängern Sie nun die Rohraufnahme mit dem Par‑ allelogrammrohr bis zum Galgen. Stecken Sie dafür die Rohre aufeinander und fixieren diese mit dem Quickpin. Am vorderen Ende verwenden Sie das Parallelo‑ grammrohr mit dem Spannschloss. Befestigen Sie diese am Winkel des Galgens. Nivellieren Sie den Galgen mit dem Spannschloss.
Betriebsanleitung | Deutsch Aufbauanleitung Version 2-7 Nachfolgend wird beschrieben wie die PIXY Kransystem Version 7 aufgebaut wird. INFO ! Die Versionen 2‑6 werden auf die gleiche Art und Weise aufgebaut. Es werden nur entsprechend weniger Ausleger und Abspannungsseile auf der vorderen Seite (Galgen) montiert.
Seite 19
Betriebsanleitung | Deutsch Schritt 3 - Trägerrohr einhängen Trägerrohr am Mittelteil einhängen und die Verbindungs‑ schraube mit der Hand durch die für Version 2‑ 7 vorge‑ sehene Bohrung durchschieben und verschrauben. benötigte Teile: Trägerrohr 143777 Schritt 4 - Endrohr anstecken Das Rohr mit den Bohrungen für die Gegengewichtsstan‑ ge als hinteren Ausleger anstecken.
Seite 20
Betriebsanleitung | Deutsch Schritt 6 - Verlängerung für Abstützung aufstecken Die Verlängerung für Abstützung vorne an der Verlänge‑ rung aufstecken. Achten Sie darauf, dass die Springsi‑ cherung richtig einrastet. benötigte Teile: Verlängerung für Abstützung 137342 Schritt 7 - erste obere Abspannung anbringen (Rot) Die lange Abspannungsstange senkrecht auf den dafür vorgesehenen Zapfen stecken.
Seite 21
Betriebsanleitung | Deutsch Schritt 8 - erste seitliche Abspannung anbringen (Blau) Stecken sie die beiden kürzeren Abspannungsstützen in die dafür vorgesehenen Bohrungen kurz nach dem Mittelteil. Haken Sie dann die Seile in die an Gegengewichtsaus‑ leger und Ausleger 3 seitlich angebrachten Ösen und spannen sie die Seile mit den Spannschlössern.
Seite 22
Betriebsanleitung | Deutsch Schritt 10 - Verlängerung für Abstützung aufstecken Die Verlängerung für Abstützung vorne an der Verlänge‑ rung aufstecken. Achten Sie darauf, dass die Springsi‑ cherung richtig einrastet. benötigte Teile: Verlängerung für Abstützung 137342 Schritt 11 a - zweite obere Abspannung anbringen (Rot) ACHTUNG! Montieren Sie immer zuerst die obere Abspannung...
Seite 23
Betriebsanleitung | Deutsch Schritt 11 b - zweite seitliche Abspannung anbringen (Blau) Stecken Sie die beiden kürzeren Abspannungsstützen seitlich in die dafür vorgesehenen Zapfen des Auslegers. Haken Sie die blauen Abspannungsseile jeweils in die unteren seitlichen Ösen der Basisabspannung. Dann ziehen Sie die Seile über die waagerechte Abspannungs‑ stangen, hängen sie am vorderen Ausleger ein und spannen sie mit dem Spannschlössern.
Seite 24
Schritt 14 - Kran ausbalancieren Nun soviel Gegengewichte anbringen, bis der Kran im Gleichgewicht ist. benötigte Teile: Gegengewicht PIXY Kran, 17 kg 139692 Schritt 15 - Verlängerung aufstecken Eine Verlängerung von vorne am Trägerrohr aufstecken. Achten Sie darauf, dass die Springsicherung richtig...
Seite 25
Betriebsanleitung | Deutsch Schritt 17 a - dritte obere Abspannung anbringen (Rot) ACHTUNG ! Montieren Sie immer zuerst die obere Abspannung bevor sie die seitlichen anbringen. Stecken Sie die lange Abspannungsstütze senkrecht in die dafür vorgesehenen Zapfen des Auslegers. Dabei nicht vergessen, die Parallelogrammstütze auf die Ab‑ spannungsstütze zu montieren.
Seite 26
Betriebsanleitung | Deutsch Schritt 17 b - dritte seitliche Abspannung anbringen (Blau) Stecken Sie die beiden kürzeren Abspannungsstützen seitlich in die dafür vorgesehenen Zapfen des Auslegers. Haken Sie die blauen Abspannungsseile jeweils in die unteren seitlichen Ösen der Basisabspannung und ziehen Sie die Seile über die waagrechten Abspannungs‑ stangen.
Seite 27
Betriebsanleitung | Deutsch Schritt 18 a - Parallelogrammstangen montieren Die Parallelogrammstangen sind standardmässiger Bestandteil des PIXY Kransystems. Mit Ihnen ist eine dynamische Bewegung des Galgens sowohl in Auf‑, als auch Untersicht möglich. INFO ! Ältere PIXY Kräne haben ein Seil an‑...
Seite 28
Betriebsanleitung | Deutsch f) Montieren Sie die Hebelstange am Mittelteil. notwendige Parallelogrammstangen: (pro Version) Version: Anzahl: Bezeichnung: Art.-Nr. Version 1 ‑ ‑ ‑ Version 2 Parallelogrammstange 1,6 m 142404 Version 3 Parallelogrammstange 1,6 m 142404 Parallelogrammstange 1,3 m 142405 Version 4 Parallelogrammstange 1,6 m 142404 Parallelogrammstange 1,3 m...
Seite 29
Schritt 18 b - ALTERNATIV - Parallelogrammrohre anbringen Die Parallelogrammrohre sind optional für das PIXY Kransystem erhältlich. Sie sind für den fest arre‑ tierten Parallelbetrieb des Krans (z.B. mit Remote Head) vorgesehen. Die Stangen stellen eine feste Verbindung zwischen dem Mittelteil und dem Galgen her.
Seite 30
Betriebsanleitung | Deutsch Montieren Sie (falls noch nicht geschehen) die Par‑ allelogrammstützen für Rohre an den senkrechten Abspannungsstützen. INFO ! Es genügt die seitlichen Abspan‑ nungsstützen abzuziehen um die Par‑ alleleogrammstützen zu montieren. d) Verlängern Sie nun die Rohraufnahme mit den Paralle‑ logrammrohren bis zum Galgen.
Seite 31
Betriebsanleitung | Deutsch notwendige Parallelogrammrohre: (pro Version) Version: Anzahl: Bezeichnung: Art.-Nr. Version 1 Parallelogrammrohr Kit Version 1 156391 Version 2 Parallelogrammrohr Kit Version 1 156391 Parallelogrammrohr 1,3 m 156147 Version 3 Parallelogrammrohr Kit Version 1 156391 Parallelogrammrohr 1,3 m 156147 Version 4 Parallelogrammrohr Kit Version 1 156391 Parallelogrammrohr 1,3 m...
Betriebsanleitung | Deutsch Inbetriebnahme WICHTIG ! Vor jeder Beladung (Remote Galgen, Gewichtsstange) und Inbetriebnahme müssen alle Verbindungselemente (Schrauben, Haken etc.) nochmals auf festen Sitz geprüft werden. Beachten Sie die Sicherheitshinweise. Max. Traglasten: Siehe Schnellinformation Max. Windgeschwindigkeit: 3,6 km/h Max. Fahrgeschwindigkeit: 0,2m/sec Max.
Seite 33
Betriebsanleitung | Deutsch 3. Kabelsicherung Alle benötigten Kabel führen sie am Kran entlang bis zum Mittelteil und sichern diese mit den Klettbändern. 4. Justierung des Galgens Die Nivellierung des Galgens erfolgt durch Längenän‑ derung der Parallelogrammstange (Seil).Dazu muß der Sperrbolzen der Seilscheibe abgesteckt und die Seil‑ scheibe entsprechend gedreht werden.
Betriebsanleitung | Deutsch Handbetriebene Kamera Nur für Version 2‑7. Die Kamera kann durch Schwenken des Handgriffs geneigt werden. Dazu muß der Sperrbolzen entriegelt sein. Achtung: Je schwerer die Last am Galgen (Kamera) desto mehr Kraft wird in Anspruch genommen, um den Handgriff zu bewegen. Handgriff nur dann loslassen wenn der Sperrbolzen der Seilscheibe verriegelt ist.
Betriebsanleitung | Deutsch 10. Remote Head Betrieb Das PIXY Kransystem ist für den Betrieb mit einem Remote Head ausgelegt. Zur Montage des Remote Head sind ggf. spezielle Adapter notwendig. illustration not to scale descripion code no. Darstellung nicht maßstabsgetreu Bezeichnung Art.-Nr.
Betriebsanleitung | Deutsch Sonderzubehör Das PIXY Kransystemsystem verfügt über diverses Sonderzubehör welches optional erhältlich ist. illustration not to scale descripion specification code no. Darstellung nicht maßstabsgetreu Bezeichnung Beschreibung Art.-Nr. adapter for euromount Den „Adapter für Euromount“ 139313 verwenden Sie, wenn der Adapter für Euromount...
Betriebsanleitung | Deutsch 12. Transport Das PIXY Kranystem lässt sich sowohl im stabilen Case oder in leichten Taschen transportieren. Beide gibt es in der normalen sowie in der extra kurzen „Compact“ Version. illustration not to scale descripion code no. suitable for Darstellung nicht maßstabsgetreu...
Betriebsanleitung | Deutsch 13. Instandhaltung Das PIXY Kransystem ist ein solides Gerät das zuverlässig arbeitet und ohne große Instandhaltungsar‑ beiten auskommt. Um eine hohe Lebenserwartung und gleichbleibende Qualität zu gewährleisten, ist es jedoch notwendig die Bauteile sorgsam und pfleglich zu behandeln.
Betriebsanleitung | Deutsch 14. Gewährleistung Wir leisten Gewähr dafür, daß die Produkte frei von Fabrikations‑ und Materialmängeln sind. Sowohl für mechanische als auch für elektronische Teile beträgt die Gewährleistung 12 Monate. Die Gewährleis‑ tungsfrist beginnt mit dem Lieferdatum. Jegliche Gewährleistung entfällt jedoch, wenn unsere Betriebs‑ und Wartungsanweisungen nicht befolgt, Änderungen an den Produkten vorgenommen oder Teile unserer Geräte gegen Teile aus fremder Ferti‑...
