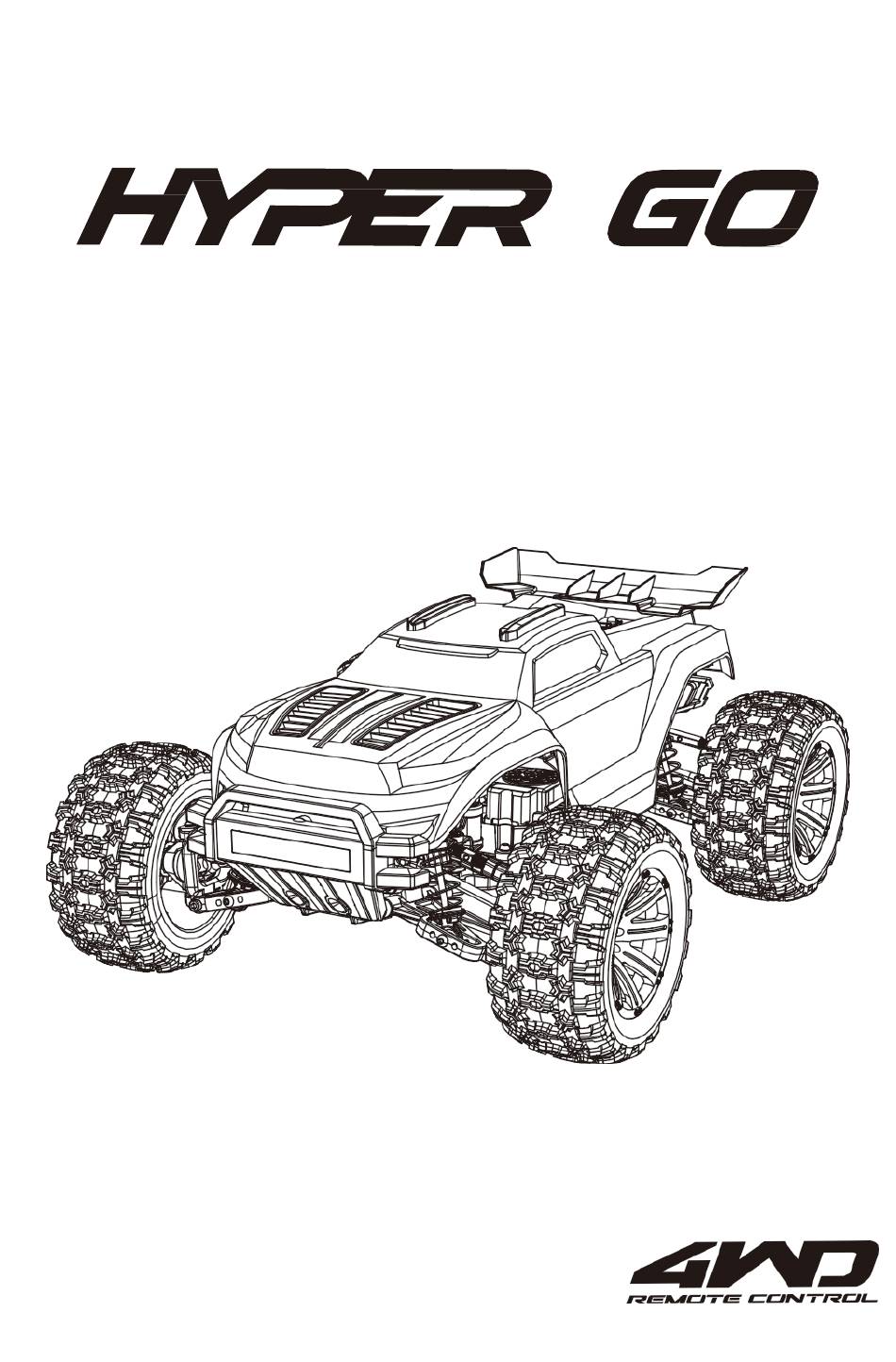

- Seite 1 Nr. 12212 1:12 RC HIGH SPEED CAR BEDIENUNGSANLEITUNG...
-
Seite 2: Warnhinweise Und Vorsichtsmaßnahmen
Die Gebrauchsanweisung für dieses Produkt dient nur zu Ihrer Information. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen oder Anpassungen am Produkt vorzunehmen. Bitte beachten Sie die offiziellen Informationen. Warnung: Erstickungsgefahr! Dieses Produkt enthält Kleinteile. NICHT geeignet für Kinder unter 3 Jahren. Enthält elektrische Komponenten und sollte stets trocken gehalten werden. -
Seite 3: Sicherer Betrieb Ihres Modells
●Lesen Sie die Anleitung sorgfältig ●Schneidwerkzeuge, Zangen und ●Da das Produkt kleine und scharfe durch, bevor Sie beginnen. Schraubendreher müssen Teile enthält, bauen Sie es nur an Unerfahrene Benutzer sollten sich vorsichtig gehandhabt werden. Orten zusammen und bewahren Sie von Personen mit reichhaltiger es nur an Orten auf Erfahrung beraten lassen, um das außerhalb der Reichweite von Kindern. - Seite 4 FCC TEIL 15 B Hinweis: VORSICHT Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät führen. HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC- Bestimmungen.
- Seite 5 Hinweise zur Die Fernbedienung verwendet 4 Stück 1,5-V-Batterien der Größe „AA“. Verwendung der Beim Einlegen oder Austauschen der Batterien ist auf die Polarität zu achten. Batterien Laden Sie Akkus nur unter Aufsicht von Erwachsenen. Verwenden Sie keine neuen und alten Batterien oder Batterien unterschiedlicher Typen zusammen. Entnehmen Sie die Batterien aus dem Modell, wenn sie leer sind.
- Seite 6 ● Wenn Sie den Sender einschalten, berühren Sie bitte NICHT den Gashebel und die Lenkung. Nachdem Sie den Sender eingeschaltet haben, bedienen Sie ihn bitte erst, wenn die Kontrollleuchte des Senders leuchtet. ● Bitte halten Sie sich an den Grundsatz „Zuerst den Sender einschalten, dann das Hochgeschwindigkeitsauto“.
- Seite 7 E60A Brushless ESC Elektronischer Geschwindigkeitsregler Bitte stecken Sie alle Stecker nicht mit Gewalt ein oder umgekehrt. Netzschalter Lüfterstecker Blaues Kabel C 蓝线C Weißes Kabel B Anzeige 白线B 指示灯 Gelbes Kabel A黄 线A Bedeutunge Anzeigeleuchtenstatus指示灯状 态 Leuchtet Signal dauerhaft常 vorhanden 亮 有信号...
- Seite 8 T3D-Sender 遥控器 Lichtsteuerung灯 控 TH.NOR REV ST.NOR REV Gasrücklauf Rückwärtsgang TH.TRIM ST.TRIM (Gashebel-Trimmer) (L e n k ungstrimmung) Gashebel-Feinjustierung Lenkungseinstellung TH.D/R (Throttle D/R)油门 ST.D/R 舵量 (Lenkung D/R) Netzschalter 转向舵量 Anzeigeleuchte 指示灯 CH1: Lenkung CH2: Gas -7 -...
- Seite 9 ①ST.TRIM (Lenkungsservo-Trimmer 转向舵机微调) Wenn das Fahrzeug während der Fahrt nicht geradeaus fährt, kann dies über ST.TRIM eingestellt werden. 车辆行驶过程中如无法直线行驶，可通过此微调进行调整。 ②TH.TRIM (Gashebel-Trimmer) Wenn das Auto bei mittlerer TH-Position nicht angehalten werden kann, können Sie den Knopf einstellen, um das Auto anzuhalten. 如TH（油门）在中位状态下，车辆无法正常停止，可通过此微调进行调节，使车辆停止。...
- Seite 10 ⑤CH1: ST (Lenkung 转向) Mitte Nach links Nach rechts abbiege abbiegen ⑥CH2：TH (Gas) Vorwärts前 Rückwärts 进 Vorwärts Bremse: Wenn das Auto vorwärts fährt, ziehen Sie den Auslöser des Senders nach Zurückziehen drücken hinten, und das Auto geht in den Bremszustand über. Nachdem sich Mitte Vorwärts der Auslöser in der Mitte befindet, drücken Sie ihn erneut nach hinten, und das Auto kann rückwärts fahren.
- Seite 11 : Legen Sie die Batterie des Senders ein. 遥控器安装电池 Öffnen Sie den Batteriefachdeckel des Senders, legen Sie 4 AA-Batterien entsprechend der angegebenen Plus- und Minus-Richtung ein und schließen Sie den Batteriefachdeckel. 将遥控器电池盖打开，按照遥控器指示的正负极，正确装入4节AA电池，再重新盖上电池盖。 Aufladen 充电 Es wird empfohlen, zum Laden einen 5V 2A-Adapter zu verwenden. Während des Ladevorgangs leuchtet die Anzeigeleuchte des Ladegeräts grün und blinkt.
- Seite 12 Installieren Sie die Autohalterung. Setzen Sie das Gehäuse in die vordere Halterung ① ein und drücken Sie die Verriegelung senkrecht nach unten in die hintere Halterung ②. 将车壳插入前固定件①，车壳垂直下压到后车壳支架②。 Setzen Sie die beiden Clips in die Löcher ein, um die Karosserie zu verriegeln.
-
Seite 13: Vorderradaufhängung 前摆臂组件
Vorderradaufhängung 前摆臂组件 Schraube 螺丝： P12200 HTM3012 3 x 12 mm 2 Stück HTM3012 Schrauben 螺丝 MUTTER3 3 x 16 mm 1 Stück P12230A HHM3016G R168Z Schrauben 螺丝 HHM3016G R168Z 3 x 32,5 mm 1 Stück HTHM30325 Schrauben 螺丝 T65456 P12220 P12230B HTM3012 HTHM30325... - Seite 14 Metallgetriebe Hauptantrieb Set Vollmetall- Hauptantriebsbaugru P12401 P12402 P12403 Ölgefüllter Stoßdämpfer 油压避震 5000cs Silikonöl硅油 P12500/P12510 Servo-Baugruppe Servo-Baugruppe Schraube 螺丝： 3 x 8 mm 1 Stück M3080 Schrauben 螺 丝 M3080 S0690 P12702 -13 -...
- Seite 15 Vorder- Vorder-/Hinterachsdifferential /Hinterachsdif Schraube 螺丝： Lager 轴承： ferential HKM3016 3 x 16 mm 4 Stück BRG10154 2 Stück Kugellager 滚珠 Schrauben 螺 丝 轴承 BRG10154 P12420 HKM3016 BRG10154 HKM3016 Motorbaugruppe 电机组件 Schraube 螺丝： HHM3010 3 x 10 mm 2 Stück Schrauben 螺...
- Seite 16 Montage 转向传动组件 Lenkung Schraube 螺丝： HTM3014 3 x 14 mm 2 Stück Schrauben 螺 丝 HTM3020 3 x 20 mm 2 Stück Schrauben 螺 丝 Mutter 30 4 Stück MUTTER30 Mutter 螺母 R168Z R168Z 4 Stück MUTTER30 Lager 轴承 MUTTER3 R168Z 0 HTM3014 MUTTER3...
-
Seite 17: Frontstoßstangenbaugruppe 前防撞组件
Frontstoßstangenbaugruppe 前防撞组件 Schraube 螺丝： HHM3080 3 x 8 mm 4 Stück Schrauben 螺丝 MTB1750 2 Stück HHM3010 3x10 mm Schrauben 螺丝 HHM3010 HHM3080 MTB1750 1,7 x 5 mm 1 Stück Schrauben 螺丝 P12100 Heckstoßstangenbaugruppe 后防撞组件 Schraube 螺丝： MPWB2612 HHM3014 4 Stück HHM3014 3 x 14 mm Schrauben 螺... - Seite 18 高速车总装 Hochgeschwindigkeitsauto-Montage HHM3016 HHM3016 P12280 P12270 HHM3014 P12300 Schraube 螺丝： HHM3016 3 x 16 mm 8 Stück Schrauben 螺 丝 HHM3014 3 x 14 mm 4 Stück Schrauben 螺 丝 -17 -...
- Seite 19 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 HHM3080 HHM3080 HHM3014 E60A P12191 HHM3080 Schraube 螺丝： HHM3080 3 x 8 mm 5 Stück Schrauben 螺 丝 HHM3014 3 x 14 mm 4 Stück Schrauben 螺 丝 -18 -...
- Seite 20 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HHM2580 HHM3016 3 x 16 mm 16 Stück HHM2580 Schrauben 螺 丝 7 Stück HHM2580 2,5 x 8 mm Schrauben 螺 丝 P12180 HHM3016 HHM4012 HHM4012 4 x 12 mm 2 Stück Schrauben 螺 丝 HHM2580 HHM2580 HHM3016 P12170...
- Seite 21 Hochgeschwindigkeits-Fahrzeugmontage 高速车 HHM3014 总装 M12400 Schraube 螺丝： HHM3016G 3 x 16 mm 2 Stück (4 Stück) Schrauben 螺 丝 M30660 HHM3016 3 x 16 mm 1 Stück (2 Stück) HHM3016G Schrauben 螺 丝 HHM3014 3 x 14 mm 2 Stück Schrauben 螺...
- Seite 22 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 P12281 HHM3010 P12282 Schraube 螺丝： HHM3016 3 x 16 mm 4 Stück Schrauben 螺 丝 3 x 10 mm 4 Stück HHM3010 Schrauben 螺 丝 HHM3010 P12500 HHM3016 P12510 HHM3016...
- Seite 23 Hochgeschwindigkeits-Fahrzeugmontage 高速车 总装 HHM3014 Schraube 螺丝： HHM3014 3 x 14 mm 8 Stück HHM3014 P12110 Schrauben 螺 丝 3 x 8 mm 8 Stück HHM3080 Schrauben 螺 丝 HHM3080 HHM3014 HHM3014 P12100 HHM3080...
- Seite 24 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Mutter 螺母： 1 Stück (4 Stück) M4 Radmuttern M4螺母 10440 10440 P12150 -23 -...
-
Seite 25: Ersatzteile
配件表 Ersatzteile P1230A P12100 P12110 P12300 Frontstoßstangen Karosseri Heckstoßstange Fahrgestell baugruppe ekompone nten P12310 P12160 P12190 P12191 Vordere obere Hintere obere Mittlere Strebe中支撑杆 Schraubsto Getriebeabdeckungen Getriebeabdeckunge ckbacke 波箱盖 P12270 P12280 P12281 P12282 Vordere Hintere Vordere Halterung Hintere Stütze后 Karosserie Karosseriesä 支架... - Seite 26 配件表 Ersatzteile P12170 P12180 P12200 P12220 Vorderer Hinterer Vorderer unterer Stan Stoßdämpferhalter Stoßdämpferhalter Querlenker前下摆臂 ge拉 前避震架 后避震架 杆 P12230A P12230B P12240 P12250 Hintere untere Lenkblock转向座 Lenkblock转向座 Stang Querlenker P12260 14320B M30660 M12400 F/R Unterer F/R Verstärkte Platte Hinterradnab Empfängerbox接 Schwingarm, feste en后固定座...
- Seite 27 配件表 Ersatzteile S0690 P12702 P12430 10432 Lenkungsbau Servo舵 Servo-Schwenkarm Verbindungsstange gruppe 机 Lenkungsbaugru B3660 10392 P12393 P12395 Bürstenloser Motor无 Motorritzel电机输 Motorschutz Motor-Kühlkörper 刷电机 出齿 Motor Guard P12420 P12403 P12401 P12402 Vorder- Stirnradgetriebe Antriebsrad Mittlere Antriebswelle /Hinterachsdiff (Metall) 传动主齿轮组件(金 (Metall) 主轴 erential 属) Spare Parts (Metall)
- Seite 28 Ersatzte Ersatzteile illiste P12510 P12500 P12410 Ölgefüllter Ölgefüllter Metall-CVD-Wellen Sender遥控器 Stoßdämpfer (vorne) Stoßdämpfer (hinten) vorne/hinten Sätze) 油压避震(前) 油压避震(后) 10440 P12150 BD2217 M4 Rad- Sechskantrad Radbaugruppe Batteriehalterung Sicherungsm 六角套 电池固定带 Stück) utter (2 Stück) M4-Mutter (8 Stück) P812 T65456 T65348 PH04 Sechskantsch Schraubendrehersätz Buchse...
-
Seite 29: Zubehörliste
Zubehö Ersatzteile rliste E60A Empfänger Bürstenloser Geschwindigkeitsre gler ESC无刷电子调 速器 Sonstige 其他 Schrauben M3080 BRG10154 Lager 轴承 Lager 3 x 8 mm 3 x 12 Stück 8 Stück HTM3012 R168Z M40 轴承 4 mm Mutter 12 mm 3 x 12 Stück 8 Stück HTM3014 NUT30... - Seite 30 Die Anforderungen für Geräte mit geringer Leistung und kurzer Reichweite lauten wie folgt: (1) Die spezifischen Bestimmungen und Anwendungsszenarien des „Verzeichnisses und der technischen Anforderungen für Mikrowellen-Kurzstreckenfunkgeräte“ müssen eingehalten werden, einschließlich der Art und Leistung der verwendeten Antennen sowie der Methoden zur Steuerung, Einstellung und Schaltung.
- Seite 31 MADE IN CHINA Die Gebrauchsanweisung muss aufbewahrt werden, da sie wichtige Informationen enthält.
