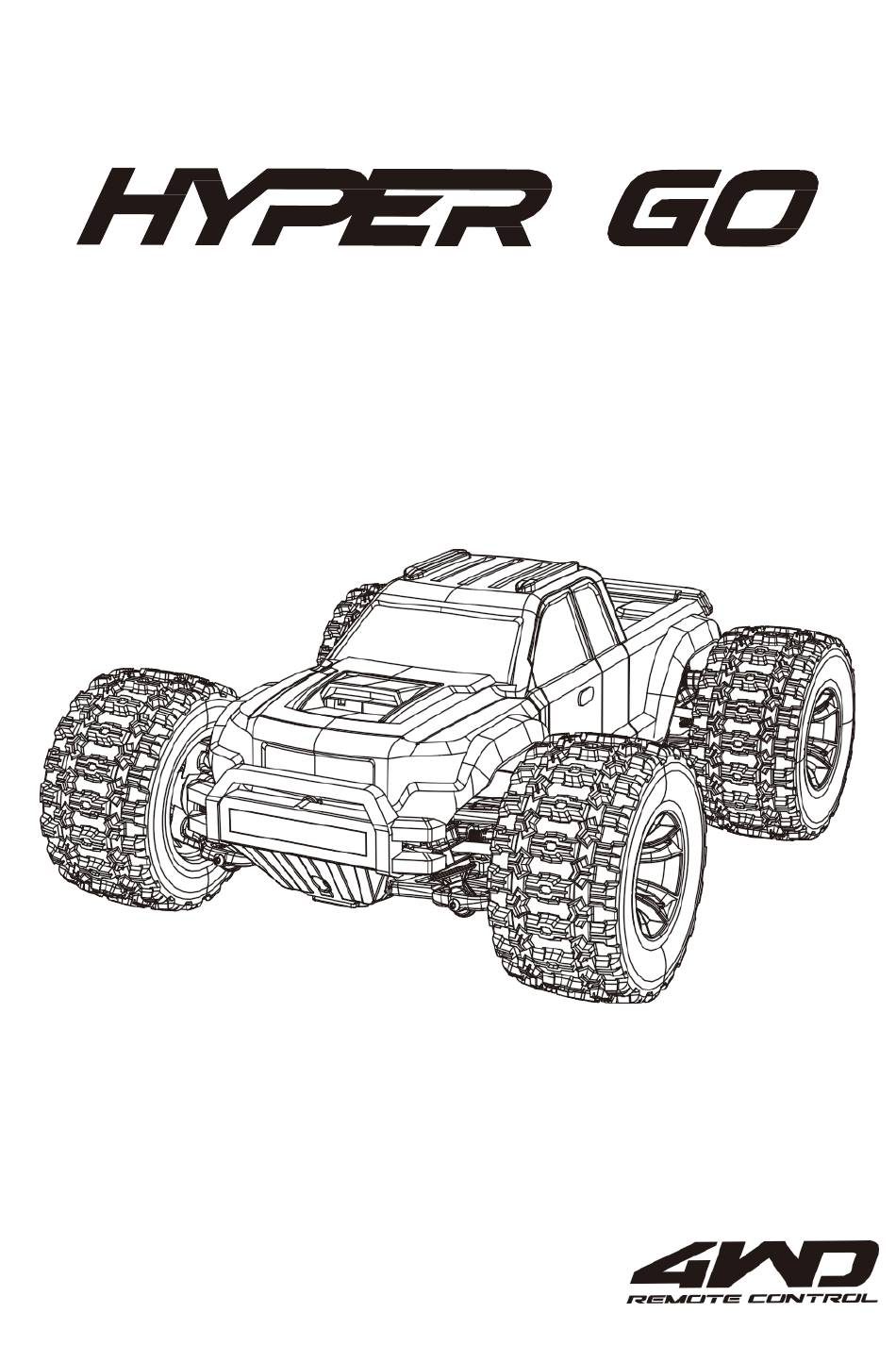

- Seite 1 Nr. 14208 1:14 RC HIGH SPEED CAR BEDIENUNGSANLEITUNG...
- Seite 2 Die Gebrauchsanweisung für dieses Produkt dient nur zu Ihrer Information. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen oder Anpassungen am Produkt vorzunehmen. Bitte beachten Sie die offiziellen Informationen. Warnung: Erstickungsgefahr! Dieses Produkt enthält Kleinteile. NICHT geeignet für Kinder unter 3 Jahren. Enthält elektrische Komponenten und sollte stets trocken gehalten werden.
- Seite 3 ●Lesen Sie die Anleitung sorgfältig ●Schneidwerkzeuge, Zangen und ●Da das Produkt kleine und durch, bevor Sie beginnen. Schraubendreher müssen scharfe Teile enthält, bauen Sie Unerfahrene Benutzer sollten sich vorsichtig gehandhabt werden. es nur an Orten zusammen und von Personen mit reichhaltiger bewahren Sie es nur an Orten Erfahrung beraten lassen, um das Modell korrekt zusammenzubauen.
- Seite 4 FCC TEIL 15 B Hinweis: VORSICHT Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät führen. HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC- Bestimmungen.
- Seite 5 Hinweise zur Verwendung von Batterien Die Fernbedienung verwendet 4 Stück 1,5-V-Batterien der Größe „AA“. Beim Einlegen oder Austauschen der Batterien ist auf die Polarität zu achten. Laden Sie Akkus nur unter Aufsicht von Erwachsenen. Verwenden Sie keine neuen und alten Batterien oder Batterien unterschiedlicher Modelle zusammen. Entnehmen Sie die Batterien aus dem Modell, wenn sie leer sind.
- Seite 6 Wenn Sie den Sender einschalten, berühren Sie bitte NICHT den Gashebel und die Lenkung. Nachdem Sie ● den Sender eingeschaltet haben, bedienen Sie ihn bitte erst, wenn die Kontrollleuchte des Senders leuchtet. ● Bitte halten Sie sich an den Grundsatz „Zuerst den Sender einschalten, dann das Hochgeschwindigkeitsauto“.
- Seite 7 E45S Brushless ESC Elektronischer Geschwindigkeitsregler Bitte stecken Sie alle Stecker nicht mit Gewalt oder verkehrt herum ein. Anzeige Anzeige Lüfterstecker Netzschalter Kühlkörper 散热片 Gelber Draht A 黄线A Weißes Kabel B 白线B Blauer Draht C 蓝线C Bedeutunge Anzeigeleuchte Status指示灯状 态 Leuchtet Signal ständig常亮...
- Seite 8 Gasweg einstellen (Senderkalibrierung) Wenn Sie den Sender durch einen neuen ersetzen, wird empfohlen, den Gasbereich zurückzusetzen, da der ESC sonst möglicherweise nicht mehr funktioniert oder Fehlfunktionen aufweist. 当更换新的遥控器时，建议重新设置油门行程，否则可能会导致ESC无法使用或异常。 ESC wechselt in den „Gasbereich“-Modus: ESC进入 油门行程校准模式： Schalten Sie den Sender ein, stellen Sie die Drosselklappentrimmung auf die Mittelstellung und halten Sie den Status v „...
- Seite 9 Halten Sie den Gashebel des Senders in der maximalen Vorwärtsposition, drücken Sie einmal auf 【SET】, die rote LED des ESC blinkt zweimal und erlischt dann, der Motor „Di.Di“, was anzeigt, dass die maximale Vorwärtsposition erfolgreich gespeichert wurde. Halten Sie den Gashebel des Senders in der maximalen Vorwärtsposition, drücken Sie einmal auf 【SET】, die rote ESC-Leuchte blinkt zweimal und erlischt dann, der Motor „Di.Di“...
- Seite 10 T3D-Sender 遥控器 Lichtsteuerung灯 控 TH.NOR REV ST.NOR REV Gasrücklauf Rückwärtslenkung TH.TRIM ST.TRIM (Gashebel-Trimmer) (L e n k ungstrimmung) Gashebel- Feinabstimmung Lenkungseinstellung TH.D/R ST.D/R (Gas D/R) (Lenkung D/R) Gashebelauslenkun 转向舵量 Anzeigeleuchte Power switch Netzschalter 指示灯 CH1: Lenkung CH2: Gas -9 -...
- Seite 11 ①ST.TRIM (Lenkungsservo-Trimmer 转向舵机微调) Wenn das Fahrzeug während der Fahrt nicht geradeaus fahren kann, kann dies über ST.TRIM eingestellt werden. 车辆行驶过程中如无法直线行驶，可通过此微调进行调整。 ②TH.TRIM (Gashebel-Trimmer 油门中位微调) Wenn das Auto bei mittlerer TH-Position nicht angehalten werden kann, können Sie den Knopf einstellen, um das Auto anzuhalten.
- Seite 12 ⑤CH1：ST (Lenkung 转向) Mitte 中 Nach links Nach rechts 位 abbiege abbiegen ⑥CH2：TH (Gas) Vorwärts前 Rückwärts 进 Vorwärts Bremse: Wenn das Auto vorwärts fährt, ziehen Sie den Auslöser des Senders Zurückziehe schieben nach hinten, und das Auto geht in den Bremszustand über. Nachdem Mitte Vorwärts sich der Auslöser in der Mitte befindet, drücken Sie ihn erneut nach hinten, und das Auto kann rückwärts fahren.
- Seite 13 : Legen Sie die Batterie des Senders ein. 遥控器安装电池 Öffnen Sie die Batterieabdeckung des Senders, legen Sie 4 AA-Batterien gemäß der angegebenen Plus- und Minus-Richtung ein und schließen Sie die Batterieabdeckung wieder. Öffnen Sie den Batteriefachdeckel der Fernbedienung, legen Sie 4 AA-Batterien gemäß der angegebenen Plus- und Minus-Richtung ein und schließen Sie den Batteriefachdeckel wieder.
- Seite 14 Installieren Sie die Batterie 安装电池 ①Lösen Sie das Befestigungsband. ②Setzen Sie die Batterie in den Batteriekasten ein und vergewissern Sie sich, dass sie richtig sitzt. ③Befestigen Sie die Batterie mit dem Befestigungsband. ④ Schließen Sie den Empfängerstecker an die Batterie an. Aufladen 充电...
- Seite 15 Installieren der Autohülle 安装车壳 Setzen Sie das Gehäuse in die vordere Halterung ein und drücken Sie die Verriegelung senkrecht nach unten in die hintere Halterung. Schieben Sie die Verriegelung, um das Gehäuse zu arretieren. 将车壳插入前固定件，锁扣垂直下压到后固定件，掰动锁扣锁紧车壳。 -14 -...
- Seite 16 Set 前摆臂组件 Vordere Schwenkvorrichtung Schraube 螺丝： HTB2612 P14217 HTB2612 2,6 x 12 mm 2 Stück P14237 Schrauben Halbrundkopf-Selbstschneidende Schrauben Lager 轴承： R168Z 2 Stück Kugellager滚珠 轴承 P14227 Kugelgelenkkugeln 球头： Q1601 2 Stück HTB2612 Lenkungskugeln球头 Hinterradaufhängung 后摆臂组件 Schraube 螺丝： HTM2516 HTM2516 2,5 x 16 mm 1 Stück Schrauben...
- Seite 17 & B2852E P14397 Motorbaugruppe 电机组件 Schraube 螺丝： HTM3015 HTM3010 3 x 10 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTM3015 3 x 15 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben M3030 3 x 3 mm 1 Stück Sechskant-Maschinenschraube内六角机丝 P14397 螺丝 B2852E & P14397 16395C B28523 P14392G2 P14393C...
- Seite 18 P144307 Lenkgetriebe 转向传动组件 Schraube 螺丝： HTM2512G 2,5 x 12 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTHM2583 2,5 x 8 mm 2 Stück Schrauben Halbrundkopf-Halbgewindeschrauben P144317 P144317 HTM2512G P144307 14432C HTHM2583 P14517/P14507 Ölgefüllt Stoßdä 油压避震 mpfer Stoßdämpferöl nachfüllen Stoßdämpfer-Einsteller Drehen Sie den Stoßdämpferregler, um die Stärke der Stoßdämpfer einzustellen.
- Seite 19 P14208F/P14208R Baugruppe Vorder-/Hinterradgetriebe DiFF 前后差速器 Schraube 螺丝： Lager 轴承： R1810 2 x 12 mm 4 Stück 2 Stück HKB2012 P14207R Senkkopfsc Kugellager滚珠 (Rückseite) hrauben 轴承 R1810 R1810 HKB2012 P14208F/P14208R Vorne: 100000CS Silikonöl Rückseite: Schmieröl 前： 100000CS 硅油 后：润滑油 P14207F HKB2012 (Vorderseite) Vorne: Silber...
- Seite 20 Hochgeschwindigkeits-Fahrzeugmontage 高速车 Schraube 螺丝： 总装 HTM3080 HHM2580G HTB2612 2,6 x 12 mm 12 Stück Schrauben HTB2610 Halbrundkopf- Selbstschneidende Schrauben HTB2612 HTB2610 2,6 x 10 mm 2 Stück Schrauben Halbrundkopf- P14157 Blechschrauben HTB2680 2,6 x 8 mm 6 Stück Schrauben HTB2612 P14707 Halbrundkopf- HHTB2615...
- Seite 21 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTB2615 HTB2610 2,6 x 10 mm 19 Stück Schrauben 半圆头自攻螺丝 P14187 HTB2610 HTB2615 2,6 x 15 mm 2 Stück Schrauben Halbrundkopf-Selbstschneidende Schrauben E45S HTB2610 P14167R P14208R (hinten) P14318R HTB2610 P14208F P14167F (Vorderseite) P14318F HTB2610 HTB2610...
- Seite 22 Hochgeschwindigkeits-Fahrzeugmontage 高速车 总装 Eisenwelle 铁轴： M25250 2 Stück Oberer Schwingarm mit fester Welle 上摆 Schraube 螺丝： P14407 臂固定轴 HTB2610 2,6 x 10 mm 4 Stück HHM4012 M30430 4 Stück Schrauben Unterer Schwingarm, feste Welle 下摆臂固 Halbrundkopf-Blechschrauben 定轴 HHM4012 4 x 12 mm 2 Stück Schrauben Halbrundko...
- Seite 23 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTM2516 2,5 x 16 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTM2518G 2,5 x 18 mm 1 Stück Schrauben HTM2516G Halbrundkopf-Maschinenschrauben HTM2516G 2,5 x 16 mm 1 Stück Schrauben Halbrundkopf-Maschinenschrauben P14507 HTM2516 NUT25 NUT25 HTM2518G P14517 HTM2516 NUT25 2 Stück Mutter 螺母...
- Seite 24 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTB2612 2,6 x 12 mm 2 Stück HTM2516G Schrauben Halbrundkopf-Selbstschneidende Schrauben HTM2516G 2,5 x 16 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTB2610 2,6 x 10 mm 4 Stück Schrauben Halbrundkopf-Selbstschneidende Schrauben P14117 HTB2612 HTB2610 HTM2516G HTB2610 P14107...
- Seite 25 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Mutter 螺母： 1 Stück (4 Stück) M4 Radmuttern M4螺母 10440 10440 P14308 Front -24 -...
- Seite 26 配件表 Ersatzteile P14018 P14107 P14117 P14127 Frontstoßstangen Wheelie Bar Karosseri Heckstoßstange baugruppe Assembly ekompone Wheelie Bar nten P14007 P14317 P14157 P14167F Vorderer Vordere Fahrgestell Mittlere Strebe Stützrahmen Getriebeabdeckunge 底盘 Vorderer Stützrahmen P14167R P14167R P14177 P14187 P14197 Hintere Hintere obere Vorderer Hinterer Getriebeabdeckung Stoßdämpferha...
- Seite 27 Ersatzte Ersatzteile illiste P14217 P14227 P14237 P14247 Vordere obere Vordere untere Hintere obere Querlenker Querlenker Querlenker Lenkblock转向座 (einschließlich Kugelkopf) (einschließlich Kugelkopf) (einschließlich Kugelkopf) 前上摆臂(含球头) 前下摆臂(含球头) 后上摆臂(含球头) P14257 P14267 M25250 M30430 Hintere untere Obere Schwinge, F/R Untere Schwinge, Hinterradnab Querlenker后下摆臂 feste Welle上摆臂固定 feste Welle下摆臂固定...
- Seite 28 Zubehö Ersatzteile rliste P144317 14432C B2852E B28523 Lenkgestänge转向拉 Verbindungsstange转 Motor Assembly Bürstenloser Motor 杆 向连杆 Motorbaugrupp (2PCS) P14392G2 P14393C 16395C P14397 Motorritzel Motorhalterung Motor-Kühlkörper Motorlüfter Motorausgangs zahnrad P14208F/P14208R 16401Y 16402Y 14403B F/R-Zahnräder Stirnradgetriebe- Antriebsrad Mittlere (Metall) Antriebswelle DiFF-Baugruppe Baugruppe (Metall) 前后差速器...
- Seite 29 配件表 Ersatzteile E45S P14517 Ölgefüllter Bürstenloser Empfänger Sender Stoßdämpfer (vorne) Geschwindigkeitsre 油压避震(前) gler ESC无刷电子调 速器 P14507 P14417 10440 P14308 Ölgefüllter Metall-Vorder- Sechskant- Radbaugruppe Stoßdämpfer /Hinterrad-CVD- Radmutte Stück) Wellen (hinten) (2 Sätze) 油压避震(后) B2S20 P2050 P1417Q USB-Ladekabel M4 Radmuttern Batterie Antriebswellenhalterung USB充电线...
- Seite 30 Zubehö Ersatzteile rliste BD30 M25529 P14277 P14278 Servo- Batteriehalteru Lenkwelle转向轴 ESC- Befestigungs Befestigungsra Stück) rahmen Batteriehalter hmen电调固定 舵机固定架 架 P14327 P14318F P14318R R1810 Empfängerbox Frontversteifung Hintere Kugellager Verstärkung Stück) R168Z Q1601 Q1602 P810 Lenkungs- Lenkungs- Kugellager滚珠 Schraubendrehe Drehkugeln Drehkugeln 轴承 (8 Stück) Kugelgelenke Kugelgelenke...
- Seite 31 Zubehö Ersatzteile rliste P812 PH03 Sechskantschlüs Schraubendrehersätz -30 -...
- Seite 32 其他 Sonstige Schrauben 螺丝 HTB2680 R1810 2,6 x 8 mm 12 Stück Lager 轴承 8 Stück HTB2610 R168Z 2,6 x 10 mm 12 Stück Lager 轴承 8 Stück HTB2612 NUT25 2,6 x 12 mm HTB2615 2,6 x 15 mm 2,6 Mutter 螺母...
- Seite 33 Die Anforderungen für Geräte mit geringer Leistung und kurzer Reichweite lauten wie folgt: (1) Die spezifischen Bestimmungen und Anwendungsszenarien des „Verzeichnisses und der technischen Anforderungen für Mikrowellen-Kurzstreckenfunkgeräte“ müssen eingehalten werden, einschließlich der Art und Leistung der verwendeten Antennen sowie der Methoden zur Steuerung, Einstellung und Schaltung.
- Seite 34 MADE IN CHINA Die Gebrauchsanweisung muss aufbewahrt werden, da sie wichtige Informationen enthält.
