MJX HYPER GO Bedienungsanleitung

1:14 rc high speed car
Vorschau ausblenden Andere Handbücher für HYPER GO:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
14
Nr. 14207
1:14 RC HIGH SPEED CAR
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MJX HYPER GO

Inhaltszusammenfassung für MJX HYPER GO

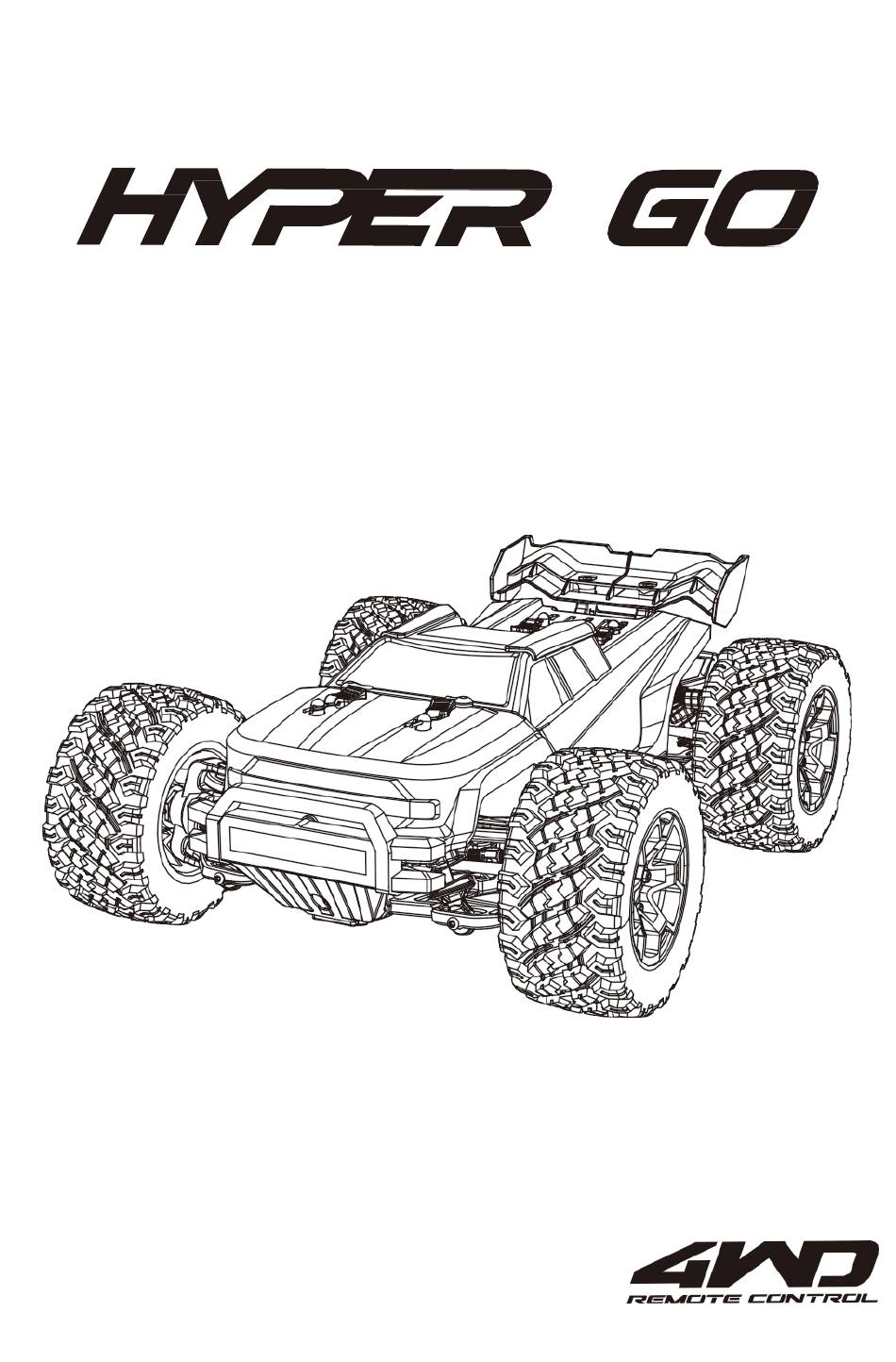

  • Seite 1 Nr. 14207 1:14 RC HIGH SPEED CAR BEDIENUNGSANLEITUNG...

  • Seite 2: Warnhinweise Und Vorsichtsmaßnahmen

    Die Gebrauchsanweisung für dieses Produkt dient nur zu Ihrer Information. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen oder Anpassungen am Produkt vorzunehmen. Bitte beachten Sie die offiziellen Informationen. Warnung: Erstickungsgefahr! Dieses Produkt enthält Kleinteile. NICHT geeignet für Kinder unter 3 Jahren. Enthält elektrische Komponenten und sollte stets trocken gehalten werden.

  • Seite 3: Sicherer Betrieb Ihres Modells

    ●Lesen Sie die Anleitung sorgfältig ●Schneidwerkzeuge, Zangen und ●Da das Produkt kleine und durch, bevor Sie beginnen. Schraubendreher müssen scharfe Teile enthält, bauen Sie Unerfahrene Benutzer sollten sich vorsichtig gehandhabt werden. es nur an Orten zusammen und von Personen mit reichhaltiger bewahren Sie es nur an Orten Erfahrung beraten lassen, um das Modell korrekt zusammenzubauen.
  • Seite 4 FCC TEIL 15 B Hinweis: VORSICHT Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät führen. HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC- Bestimmungen.
  • Seite 5 Hinweise zur Verwendung von Batterien Die Fernbedienung verwendet 4 Stück 1,5-V-Batterien der Größe „AA“. Beim Einlegen oder Austauschen der Batterien ist auf die Polarität zu achten. Laden Sie Akkus nur unter Aufsicht von Erwachsenen. Verwenden Sie keine alten und neuen Batterien oder Batterien unterschiedlicher Typen zusammen. Entnehmen Sie die Batterien aus dem Modell, wenn sie leer sind.
  • Seite 6 Beim Einschalten sollten Sie den Grundsatz „Zuerst die Fernbedienung einschalten, dann das ● Hochgeschwindigkeitsauto“ befolgen. ● Stellen Sie sicher, dass zum gleichen Zeitpunkt nur ein Paar aus Fernbedienung und Hochgeschwindigkeitsauto abgestimmt wird, da sonst die Fernbedienung falsch abgestimmt wird. -5 -...
  • Seite 7 R30 Empfänger Lüfter VCC/FAN VCC/FAN (VCC/FAN) VCC/FAN VCC/FAN CH2 CH1 Antenne (Bitte sicherstellen, dass sie in vertikaler )天线 Frontstoßstange (务必保持竖直状态) (CH3) VCC/FAN: Stromschnittstelle (CH2) (VCC=5-6V) VCC/FAN: Stromversorgungsschnittstelle (VCC=5-6V) Anzeigestat Bedeutunge us指示灯状态 Leuchtet ständig常亮 Signal Lenkungsse vorhanden Blinkt 转向 舵机 (CH1) Kein Signal Warnung: Bitte stellen Sie sicher, dass die Verbindung korrekt ist.
  • Seite 8 E50R Brushless ESC Elektronischer Geschwindigkeitsregler Bitte stecken Sie alle Stecker nicht mit Gewalt oder verkehrt herum ein. Anzeige 指示灯 Lüfterstecker Netzschalter Kühlkörper 散热片 Blauer Draht A 蓝线A Weißes Kabel B 白线B Gelbes Kabel C 黄线C Anzeigeleuchte Status Bedeutunge Leuchtet Signal ständig常亮...

  • Seite 9: Gasweg Einstellen (Sender Kalibrieren)

    Gasweg einstellen (Sender kalibrieren) Wenn Sie den Sender durch einen neuen ersetzen, wird empfohlen, den Gasbereich zurückzusetzen, da der ESC sonst möglicherweise nicht mehr funktioniert oder Fehlfunktionen aufweist. 当更换新的遥控器时，建议重新设置油门行程，否则可能会导致ESC无法使用或异常。 ESC wechselt in den Modus „Gasbereich“: ESC 进入油门行程校准模式： Schalten Sie den Sender ein, stellen Sie die Gashebel-Trimmung auf die Mittelstellung ein und halten Sie den Status v „...

  • Seite 10: Drosselklappenbereich Zurück Auf Ursprüngliche Einstellung

    Halten Sie den Gashebel des Senders in der maximalen Vorwärtsposition, drücken Sie einmal auf 【SET】, die rote LED des ESC blinkt zweimal und erlischt dann, der Motor „Di.Di“, was anzeigt, dass die maximale Vorwärtsposition erfolgreich gespeichert wurde. Halten Sie den Gashebel der Fernbedienung in der maximalen Vorwärtsposition, drücken Sie einmal auf 【SET】, die rote ESC-Leuchte blinkt zweimal und erlischt dann, der Motor „Di.Di“, was anzeigt, dass die maximale Vorwärtsposition erfolgreich gespeichert wurde.
  • Seite 11 T3D-Sender 遥控器 Lichtsteuerung灯 控 TH.NOR REV ST.NOR REV Gasrücklauf Rückwärtslenkung TH.TRIM ST.TRIM (Gashebel-Trimmer) (L e n k ungstrimmung) Gashebel-Feinjustierung Lenkungseinstellung TH.D/R (Gas D/R) ST.D/R Gashebelauslenkun (Lenkung D/R) 转向舵量 Power switch Anzeigeleuchte Netzschalter 指示灯 CH1: Lenkung CH2: Gas -10 -...
  • Seite 12 ①ST.TRIM (Lenkungsservo-Trimmer 转向舵机微调) Wenn das Fahrzeug während der Fahrt nicht geradeaus fahren kann, kann dies über ST.TRIM eingestellt werden. 车辆行驶过程中如无法直线行驶，可通过此微调进行调整。 ②TH.TRIM (Gashebel-Trimmer 油门中位微调) Wenn das Auto bei mittlerer TH-Stellung nicht angehalten werden kann, können Sie den Knopf einstellen, um das Auto anzuhalten.
  • Seite 13 ⑤CH1: ST (Lenkung 转向) Mitte Nach links Nach rechts abbiege abbiegen ⑥CH2：TH (Gas) Vorwärts前 Rückwärts 进 Vorwärts Bremse: Wenn das Auto vorwärts fährt, ziehen Sie den Auslöser des Senders Zurückziehe schieben nach hinten, und das Auto geht in den Bremszustand über. Nachdem Mitte Vorwärts sich der Auslöser in der Mitte befindet, drücken Sie ihn erneut nach hinten, und das Auto kann rückwärts fahren.
  • Seite 14 : Legen Sie die Batterie des Senders ein. 遥控器安装电池 Öffnen Sie die Batterieabdeckung des Senders, legen Sie 4 AA-Batterien gemäß der angegebenen Plus- und Minus-Richtung ein und schließen Sie die Batterieabdeckung wieder. Öffnen Sie den Batteriefachdeckel der Fernbedienung, legen Sie 4 AA-Batterien gemäß der angegebenen Plus- und Minus-Richtung ein und schließen Sie den Batteriefachdeckel wieder.

  • Seite 15: Heckflügel Montieren 安装尾翼

    Heckflügel montieren 安装尾翼 Befestigen Sie den Heckflügel mit 2 Schrauben an der Karosserie. Installieren Sie die Batterie ① Lösen Sie das Befestigungsband. ②Setzen Sie die Batterie in das Batteriefach ein und vergewissern Sie sich, dass sie richtig sitzt. ③Befestigen Sie die Batterie mit dem Befestigungsband. ④Verbinden Sie den Empfängerstecker mit der Batterie.
  • Seite 16 Laden 充电 Bei Verwendung eines 5V 2A USB-Adapters. Während des Ladevorgangs leuchtet die Anzeigeleuchte des Ladegeräts grün und blinkt. ● ● Wenn der Akku vollständig geladen ist, leuchtet die grüne Kontrollleuchte des Ladegeräts dauerhaft. *Die oben angegebenen Ladezeiten basieren auf den Testergebnissen eines 5V-2A-Adapters. Die Verwendung von Adaptern oder Netzteilen mit anderen Spezifikationen wirkt sich auf die tatsächliche Ladezeit aus.

  • Seite 17: Installieren Der Karosserie

    Installieren der Karosserie Richten Sie die 4 Löcher der Autohülle an den Halterungen aus und bringen Sie sie dann an. Setzen Sie die 4 Clips in die Löcher ein, um die Karosserie zu verriegeln. -16 -...

  • Seite 18: Vordere Schwenkvorrichtung Set 前摆臂组件

    Set 前摆臂组件 Vordere Schwenkvorrichtung Schraube 螺丝： HTB2612 P14217 HTB2612 2,6 x 12 mm 2 Stück P14237 Schrauben Halbrundkopf-Selbstschneidende Schrauben Lager 轴承： R168Z 2 Stück Kugellager滚珠 轴承 P14227 Kugelgelenkkugeln 球头： Q1601 2 Stück HTB2612 Lenkungskugeln球头 Hinterradaufhängung 后摆臂组件 Schraube 螺丝： HTM2516 HTM2516 2,5 x 16 mm 1 Stück Schrauben...
  • Seite 19 B2852D & P14397 Motorbaugruppe 电机组件 Schraube 螺丝： HTM3015 HTM3010 3 x 10 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTM3015 3 x 15 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben M3030 3 x 3 mm 1 Stück Sechskant-Maschinenschraube内六角机丝 P14397 螺丝 B2852D & P14397 16395C B28522 P14392G P14393B...

  • Seite 20: Stoßdämpfer-Einsteller避震调节器

    P144307 Lenkgetriebe 转向传动组件 Schraube 螺丝： HTM2512G 2,5 x 12 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTHM2583 2,5 x 8 mm 2 Stück Schrauben Halbrundkopf-Halbgewindeschrauben P144317 P144317 HTM2512G P144307 14432C HTHM2583 P14517/P14507 Ölgefüllt Stoßdä 油压避震 mpfer Stoßdämpferöl hinzufügen Stoßdämpfer-Einsteller避震调节器 Drehen Sie den Federungsregler, um die Stärke der Stoßdämpfer einzustellen.可旋转避震调节器以...
  • Seite 21 P14207F/P14207R Baugruppe Vorder-/Hinterradgetriebe DiFF 前后差速器 Schraube 螺丝： Lager 轴承： R1810 2 x 12 mm 4 Stück 2 Stück HKB2012 P14207R Senkkopfsc Kugellager滚珠 (Rückseite) hrauben 轴承 R1810 R1810 HKB2012 P14207F/P14207R Vorne: 100000CS Silikonöl Rückseite: Schmieröl 前： 100000CS 硅油 后：润滑油 P14207F HKB2012 (Vorderseite) Vorne: Silber...
  • Seite 22 Hochgeschwindigkeits-Fahrzeugmontage 高速车 Schraube 螺丝： 总装 HTM3080 HHM2580G HTB2612 2,6 x 12 mm 12 Stück Schrauben HTB2610 Halbrundkopf- Selbstschneidende Schrauben HTB2612 HTB2610 2,6 x 10 mm 2 Stück Schrauben Halbrundkopf- P14157 Blechschrauben HTB2680 2,6 x 8 mm 6 Stück Schrauben HTB2612 P14707 Halbrundkopf- HHTB2615...
  • Seite 23 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTB2615 HTB2610 2,6 x 10 mm 19 Stück Schrauben 半圆头自攻螺丝 P14187 HTB2610 HTB2615 2,6 x 15 mm 2 Stück Schrauben Halbrundkopf-Selbstschneidende Schrauben E50R HTB2610 P14167R P14207R (hinten) P14318R HTB2610 P14207F P14167F (Vorderseite) P14318F HTB2610 HTB2610...
  • Seite 24 Hochgeschwindigkeits-Fahrzeugmontage 高速车 总装 Eisenwelle 铁轴： M25250 2 Stück Oberer Schwingarm mit fester Welle 上摆 Schraube 螺丝： P14407 臂固定轴 HTB2610 2,6 x 10 mm 4 Stück HHM4012 M30430 4 Stück Schrauben Unterer Schwingarm, feste Welle 下摆臂固 Halbrundkopf-Selbstschneidende Schrauben 定轴 HHM4012 4 x 12 mm 2 Stück Schrauben Halbrundko...
  • Seite 25 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTB2615 2,6 x 15 mm 4 Stück Schrauben P14287F P14287R Halbrundkopf-Selbstschneidende Schrauben P1412B HTB2612 2,6 x 12 mm 2 Stück Schrauben HTB2615 Halbrundkopf-Selbstschneidende Schraube HTM2516G HTM2516 2,5 x 16 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTM2518G 2,5 x 18 mm 1 Stück Schrauben Halbrundkopf-Maschinenschrauben...
  • Seite 26 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Schraube 螺丝： HTB2612 2,6 x 12 mm 2 Stück HTM2516G Schrauben Halbrundkopf-Blechschrauben HTM2516G 2,5 x 16 mm 2 Stück Schrauben Halbrundkopf-Maschinenschrauben HTB2610 2,6 x 10 mm 4 Stück Schrauben Halbrundkopf-Selbstschneidende Schrauben P14117 HTB2612 HTB2610 HTM2516G HTB2610 P14107...
  • Seite 27 Hochgeschwindigkeits-Fahrzeugmontage 高速车总装 Mutter 螺母： 1 Stück (4 Stück) M4 Radmuttern M4螺母 10440 10440 P14307 Front -25 -...

  • Seite 28: Ersatzteile

    配件表 Ersatzteile P14017 P14107 P14117 P14127 Frontstoßstangen Wheelie Bar Karosseri Heckstoßstange baugruppe Assembly ekompone Wheelie Bar nten P1412B P14007 P14317 P14157 Vorderer Heckf Fahrgestell Mittlere Strebe中支撑杆 Stützrahmen lügel 尾翼 前支撑架 P14167F P14167R P14177 P14187 Vordere Hintere Vorderer Hinterer Getriebeabdeckunge Getriebeabdeckung Stoßdämpferha Stoßdämpferh lter...
  • Seite 29 配件表 Ersatzteile P14287F P14287R P14197 P14217 Vordere obere Hintere obere Vordere Querlenker Hintere Karosserie Getriebeabdeckungen (einschließlich Kugelkopf) Karosseriesäulen säulen 后上齿轮盖 后车壳支架 Vorderer oberer Querlenker 前车壳支架 (einschließlich Kugelkopf) P14227 P14237 P14247 P14257 Vordere untere Hintere obere Hintere untere Querlenker Querlenker Lenkblock转向座 Querlenker Hintere (einschließlich Kugelkopf) (einschließlich Kugelkopf)
  • Seite 30 Obere Schwinge, F/R Unterer F/R Verstärkte Hinterradnab Platte feste Welle上摆臂固定 Schwingarm, feste en后固定座 轴 Welle 前后加强件 -28 -...
  • Seite 31 配件表 Ersatzteile S0690 P14772 P144307 P144317 Servo-Saver- Lenkungsbau Servo舵 Lenkgestänge Baugruppe gruppe 机 Lenkstange (2 Stück) Servokupplungs Lenkungsbaugru hebel 14432C B2852D B28522 P14392G Verbindungsstange Motorbaugruppe Bürstenloser Motor Motorritzel Motorausgangs zahnrad P14393B 16395C P14397 P14207F/P14207R F/R-Zahnräder Motor Guard电机 Motor-Kühlkörper Motorlüfter DiFF-Baugruppe 固定座...

  • Seite 32: Zubehörliste

    Zubehö Ersatzteile rliste 14401G 16402G 14403B E50R Stirnradgetriebe (Metall) Antriebsrad Antriebswelle Bürstenloser (Metall) Geschwindigkeitsre 主轴 Vorderes Kegelrad gler (Metall) P14517 P14507 Ölgefüllter Ölgefüllter Empfänger Sender Stoßdämpfer (vorne) Stoßdämpfer 接收器 (hinten) 油压避震(前) 油压避震(后) P14417 10440 P14307 Metall-F/R-CVD- M4 Rad- Sechskantmu Radbaugruppe Sicherungsm Wellen Sätze)
  • Seite 33 配件表 Ersatzteile 103348530002S25T P2050 P1417Q BD30 USB-Ladekabel Batterie Antriebswellenhalterung Batteriehalterun USB充电线 主轴支撑架 M25529 P14277 P14278 P14327 Servo- Lenkwelle ESC- Empfängerbox (2 Stück) Befestigungs Befestigungsra rahmen hmen电调固定 舵机固定架 架 P14318F P14318R R1810 R168Z Hintere Kugellager Kugellager Frontversteifung Verstärkung Stück) Stück) -31 -...

  • Seite 34: Ersatzteile Ersatzte Illiste

    Ersatzte Ersatzteile illiste Q1601 Q1602 P810 P812 Sechskantsch Lenkungs- Lenkungs- Schraubendreh Drehkugeln Drehkugeln lüssel 六角扳 er 螺丝刀 手 Kugelgelenke Kugelgelenke (8 Stück) (8 Stück) PH03 Schraubendrehersätz -32 -...
  • Seite 35 其他 Sonstige Schrauben 螺丝 HTB2680 R1810 2,6 x 8 mm 12 Stück Lager 轴承 8 Stück HTB2610 R168Z 2,6 x 10 mm 12 Stück Lager 轴承 8 Stück HTB2612 NUT25 2,6 x 12 mm HTB2615 2,6 x 15 mm Mutter 螺母 12 Stück 8 Stück HHTB2615...
  • Seite 36 Die Anforderungen für Geräte mit geringer Leistung und kurzer Reichweite lauten wie folgt: (1) Die spezifischen Bestimmungen und Anwendungsszenarien des „Verzeichnisses und der technischen Anforderungen für Mikrowellen-Kurzstreckenfunkgeräte“ müssen eingehalten werden, einschließlich der Art und Leistung der verwendeten Antennen sowie der Methoden zur Steuerung, Einstellung und Schaltung.
  • Seite 37 MADE IN CHINA Die Gebrauchsanweisung muss aufbewahrt werden, da sie wichtige Informationen enthält.
