- Seite 1 RA10 aktiver full-range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.08.2015, ID: 219266...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 5.1 Anschlussbelegung......................... 21 Anwendungsbeispiele.......................... 22 Technische Daten............................ 27 Umweltschutz............................29 RA10... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der aktive Full-Range-Lautsprecher zeichnet sich durch folgende besonderen Merkmale aus: Koaxialer Full-Range-Lautsprecher 1 × 10-Zoll-Basslautsprecher, 1 × 1-Zoll-Hochtöner Anschlussmöglichkeiten: NL4-Ausgang (verriegelbar), 6,35-mm-Klinkenbuchsen LINE IN/ OUT, AUX Ausgangsleistung 100 W Abstrahlverhalten 100° × 100° Umschaltbare Eingangsempfindlichkeit Line/Mic Multifunktionsgehäuse mit Stativflansch und Tragegriff Standby-Funktion aktiver full-range-lautsprecher... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 15: Anschlüsse Und Bedienelemente

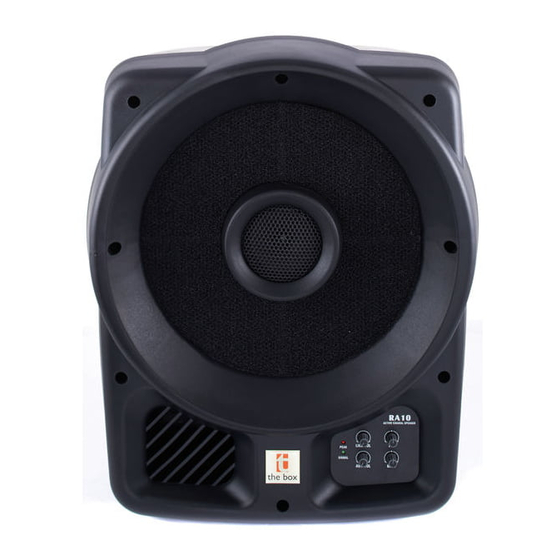

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite RA10... - Seite 16 Anschlüsse und Bedienelemente 1 LED PEAK Zeigt Übersteuerung an. Wenn die LED flackert oder leuchtet, ist der Pegel des Eingangssignals zu hoch. 2 LINE VOL Regler zum Einstellen der Lautstärke des LINE-Eingangs. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zur erhöhen, bzw.
- Seite 17 Anschlüsse und Bedienelemente 5 AUX VOL Regler zum Einstellen der Lautstärke des AUX-Eingangs. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen, bzw. gegen den Uhrzeigersinn, um die Lautstärke zu verringern. 6 LED SIGNAL Zeigt an, das ein Eingangssignal anliegt. RA10...
- Seite 18 Anschlüsse und Bedienelemente Rückseite aktiver full-range-lautsprecher...
- Seite 19 Anschlüsse und Bedienelemente 7 LINE IN Eingangsbuchsen (6,35-mm-Klinke) für Line-Signale. 8 LINE OUT Ausgangsbuchsen (6,35-mm-Klinke) für Line-Signale. 9 AUX Eingangsbuchse (6,35-mm-Klinke) für AUX-Signale. 10 LINE/MIC Druckknopf zum Umschalten der Eingangsempfindlichkeit des Lautsprechers (Line- bzw. Mikrofonpegel). 11 OUTPUT NL4-Einbausteckverbinder (1+/1–) zum Anschluss eines weiteren passiven Lautsprechers. RA10...
- Seite 20 Anschlüsse und Bedienelemente 12 STANDBY Druckknopf zum Aktivieren (ENABLE) bzw. Deaktivieren (DISABLE) des Energiesparmodus. Wenn die Box im Energiesparmodus 60 Minuten lang kein Signal empfängt, schaltet sie in den Standby-Betrieb. Sobald sie wieder ein Signal empfängt, schaltet sie automatisch zurück in den Normalbetrieb. LED ACTIVE Betriebsanzeige.
-
Seite 21: Anschlussbelegung
Anschlüsse und Bedienelemente 5.1 Anschlussbelegung NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung des verriegelbaren NL4-Einbausteckverbin‐ Lautsprecheranschlüsse ders (1+/1–). Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung der 6,35-mm-Klinkenstecker (mono). eingang/-ausgang Signal Erde RA10... -
Seite 22: Anwendungsbeispiele
Anwendungsbeispiele Anwendungsbeispiele Wenn Sie einen zweiten Lautsprecher für die Stereowiedergabe nutzen, wird das Ein‐ gangssignal am linken LINE IN-Kanal über den RA10 wiedergegeben und das Ein‐ gangssignal vom rechten LINE IN-Kanal zum rechten LINE-OUT bzw. zum OUTPUT geführt. aktiver full-range-lautsprecher... - Seite 23 Anwendungsbeispiele Line-Signal direkt in die Box gespeist, rechter Kanal durchgeschleift auf zweiten RA10 RA10...
- Seite 24 Anwendungsbeispiele Line-Signal aus einer Quelle direkt in rechten und linken RA10 aktiver full-range-lautsprecher...
- Seite 25 Anwendungsbeispiele Line- und Mikrofon-Signal direkt in die Box gespeist, rechter Kanal durchgeschleift auf zweiten RA10 RA10...
- Seite 26 Anwendungsbeispiele Line- und Mikrofon-Signal über Mischpult in die Box gespeist, rechter Kanal durchge‐ schleift auf zweiten, passiven Lautsprecher aktiver full-range-lautsprecher...
-
Seite 27: Technische Daten
Technische Daten Technische Daten System Aktiver Full-Range-Lautsprecher Bestückung 1 × 10-Zoll-Basslautsprecher, 1 × 1-Zoll-Hochtöner Anschlüsse 6,35-mm-Klinkenbuchsen, unsymmetrisch (LINE IN, LINE OUT, AUX) Verriegelbare NL4-Buchse (1+/1–) Ausgangsleistung (RMS) 100 W Max. Leistungsaufnahme 220 W Frequenzbereich 65 Hz … 15 kHz Abstrahlverhalten 100°... - Seite 28 Technische Daten Gehäuse Kunststoff-Multifunktionsgehäuse Abmessungen (B × H × T) 376 mm × 464 mm × 316 mm Gewicht 12 kg aktiver full-range-lautsprecher...
-
Seite 29: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 30 Notizen aktiver full-range-lautsprecher...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
