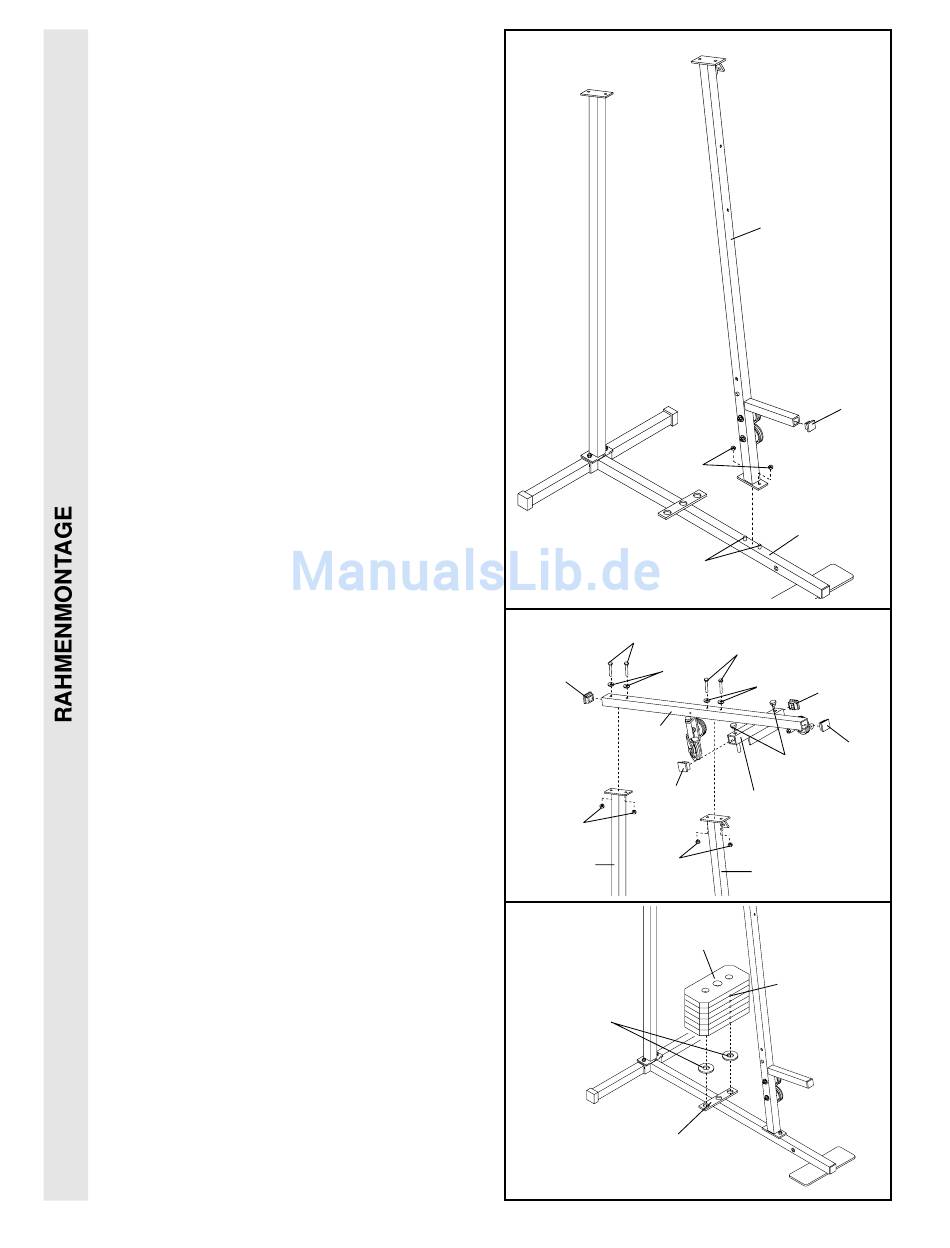

2. Geben Sie die vordere Aufhängestange (42)
auf die 5/16" x 2 1/2" Schraubenbolzen (1) in
die Grundstange (4). Drehen Sie von Hand
eine 5/16" Nylon-Kontermutter (3) auf die
Schraubenbolzen. Ziehen Sie die Nylon-
Kontermuttern noch nicht fest.
Drücken Sie eine 1" viereckige innere End-
kappe (65) in die vorderen Aufhängestange
(42).
3. Drücken Sie eine 2" viereckige innere
Endkappe (27) in beide Enden der oberen
Rahmenstange (55). Drücken Sie ebenfalls
eine 1 3/4" viereckige innere Endkappe (44)
in beide Enden der Querstange, die sich an
der Oberen Rahmenstange befindet. Drücken
Sie zwei 1" runde innere Endkappen (49) in
die oberen Löcher der Querstange.
Befestigen Sie jetzt die obere Rahmenstange
(55) sowohl an der vorderen Aufhängestange
(42) wie auch an der hinteren
Aufhängestange (56). Benutzen Sie dazu vier
5/16" x 2 3/4" Bolzen (11), vier 5/16" flache
Unterlegscheiben (8) und vier 5/16" Nylon-
Kontermuttern (3).
Jetzt können Sie alle bisher verwendeten
Nylon-Kontermuttern (Stufen 1 bis 3) fest-
ziehen.
4. Geben Sie zwei Gummipuffer (19) auf die
Klammer der Grundstange (4), wie angezeigt.
Türmen Sie sechs Gewichte (25) auf die
Gummipuffer (19). Die Schlüsseleinkerbungen
müssen alle auf derselben Seite sein.
2
3
11
27
55
3
56
4
19
4—Klammer
6
42
3
4
1
11
8
8
44
49
44
Querstange
3
42
25
Schüsselein-
kerbung
65
27
