Weider 8510 Bedienungsanleitung Seite 10

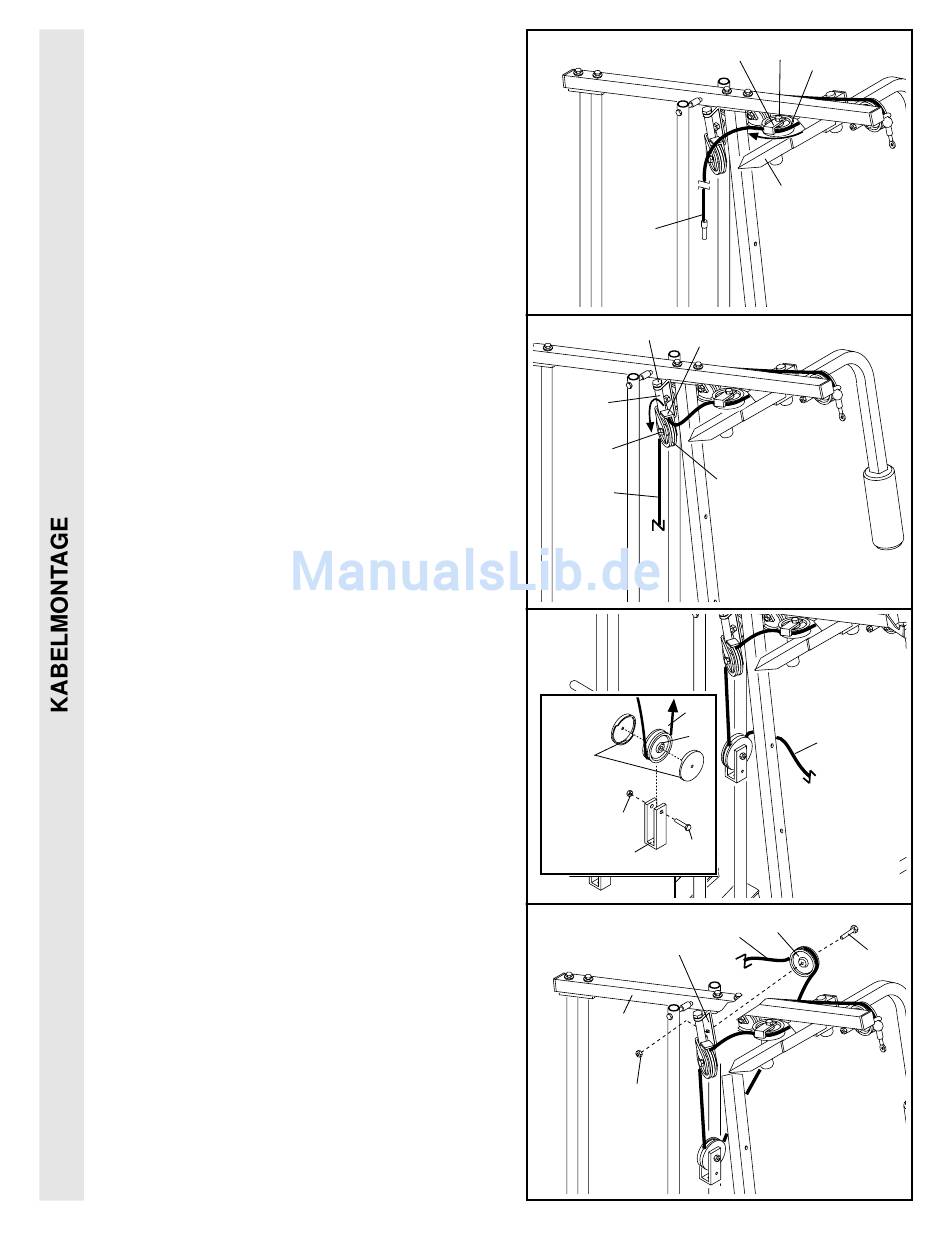

15. Führen Sie das lange Kabel (23) um die "V"-Rolle
(6) am rechten Griffrohr (48). Vergewissern Sie
sich, daß das Kabel in der Rille der "V"-Rolle
verläuft und daß die lange Kabelklappe (50) so
liegt, daß sie das Kabel einschließt. Ziehen Sie
den 3/8" x 2 1/2" Bolzen (7) und die 3/8" Nylon-
Kontermutter (nicht abgebildet) fest.
16. Führen Sie das lange Kabel (23) um die 3 1/2" Rolle
(15), welche an der Rollenklammer (20) befestigt ist.
Vergewissern Sie sich, daß das Kabel in der
Rille der Rolle verläuft und daß die Kabelklappe
(66) so liegt, daß sie das Kabel einschließt.
Ziehen Sie den 3/8" x 2" Bolzen (12) und die 3/8"
Nylon-Kontermutter (nicht abgebildet) fest.
Vergewissern Sie sich, daß der 5/16" x 5" Bolzen
(68) gut angezogen ist und daß die Rollenklam-
mer (20) frei bewegbar ist.
17. Studieren Sie die Detailzeichnung.Sollte die 3 1/2"
Rolle (15) an der langen "U"-Klammer (57) ange-
bracht worden sein, entfernen Sie sie. Wickeln Sie
das lange Kabel (23) um die 3 1/2" Rolle. Befestigen
Sie die Rolle und zwei Rollendeckel (78) mit einem
3/8" x 2" Bolzen (12) und einer 3/8" Nylon-Konter-
mutter (21) am angedeuteten Loch in der langen
"U"-Klammer). Achten Sie darauf, daß die Rollen-
deckel so orientiert sind, daß sich die breiten
Laschen auf der angezeigten Seite befinden.
Wieder ist es wichtig, daß dabei das Kabel in der
Rille der Rolle verläuft und daß sich das Kabel
und die Rolle reibungslos bewegen können.
18. Anmerkung: Die Rolle in dieser Zeichnung ist
schon zusammengestellt. Sie ist hier separat
gezeigt, um die Identifizierung der Teile zu
erleichtern.
Führen Sie das lange Kabel (23) um die
3 1/2" Rolle (15), welche an der Klammer der obe-
ren Rahmenstange (55) befestigt ist. Ziehen Sie
den 3/8" x 2" Bolzen (12) und die 3/8" Nylon-
Kontermutter (21) fest. Wieder ist es wichtig, daß
dabei das Kabel in der Rille der Rolle verläuft
und daß sich das Kabel und die Rolle reibungs-
los bewegen können.
15
23
16
68
20
12
23
17
78
Breite
Laschen
21
57
18
55
21
10
7
50
6
48
66
15
23
15
23
12
15
23
Klammer
12
