3. Der Hydrant sollte durch Drehen des Vierkantschoners
(14) im Uhrzeigersinn vollständig geschlossen werden.
4. Die Sechskantschrauben (13) des Flanschlagers(7) voll-
ständig herausdrehen und entfernen.
5. Den Vierkantschoner (14) gegen den Uhrzeigersinn dre-
hen, bis der Spalt zwischen Flanschlager (7) und Mantel-
rohr (1) etwa 30 mm beträgt.
6. Unter den beiden Sechskantschrauben (13) sind zwi-
schen Mantelrohr (1) und Flanschlager (7) ausreichend
widerstandsfähige Unterlegscheiben von 30 mm einzu-
fügen. Siehe Abbildung 8.
7. Den Vierkantschoner (14) im Uhrzeigersinn drehen, bis
der Spalt zwischen Flanschlager (7) und Mantelrohr (1)
etwa 30 mm beträgt.
8. Den Vierkantschoner (14) gegen den Uhrzeigersinn dre-
hen, bis die Spindel(9) aus der Spindelsmutter (2) her-
ausragt.
9. Entfernen Sie das komplette Flanschlager (7) einschließ-
lich des O-Rings für das Flanschlager (10).
10. Die komplette Innengarnitur (2-3-4) bis zum Anschlag
anheben und mit einer Drehung um 30 Grad nach links
entriegeln. Die komplette Innengarnitur (2-3-4) vollstän-
dig aus dem Mantelrohr herausziehen.
11. Ersetzen Sie die komplette Innengarnitur (2-3-4) durch
eine neue, einschließlich eines neuen O-Rings (10).
Schmieren Sie vor dem Einbau den Absperrkegel (9)
und die Spindelmutter (2) sowie den O-Ring des Flan-
schlagers (10) mit einer kleinen Menge geeigneten Fetts
(siehe Abschnitt 7.1). Den O-Ring des Flanschlagers
(10) einlegen und die komplette Innengarnitur (2-3-4) in
das Mantelrohr (1) einsetzen. Die Führungsleisten der
Spindelmutter um 30 Grad nach rechts drehen und in
die Führungsleisten des Mantelrohrs (1) einführen.
12. Setzen Sie das komplette Flanschlager wieder zu-
sammen (7). Drehen Sie den Vierkantschoner (14) im
Uhrzeigersinn, bis der Spalt zwischen Flanschlager
(7) und Mantelrohr (1) etwa 30 mm beträgt. Richten
Sie die Bohrungen des Flanschlagers auf die Gewin-
debohrungen des Mantelrohrs aus. Setzen Sie zwei
spezielle M16-Sechskantschrauben von mindestens
70 mm Länge mit ihren M16-Unterlegscheiben ein und
schrauben Sie sie abwechselnd schrittweise ein, bis
das Flanschlager (7) endgültig montiert und mit dem
Mantelrohr (1) fest verbunden ist. Siehe Abbildung 9.
Sobald dies geschehen ist, ersetzen Sie die speziel-
len M16-Sechskantschrauben von mindestens 70 mm
Länge und Unterlegscheiben durch die ursprünglichen
Montagehilfeschrauben M16 (13) und Unterlegschei-
ben (12) des Produkts.
13. Öffnen und schließen Sie den Hydranten vollständig
ohne Druck.
14. Prüfen Sie die korrekte Funktion des Produkts unter
Druck. Achten Sie beim Öffnen auf die Freisetzung von
Luft, die unter Druck hätte eingeschlossen werden kön-
nen.
16
7.3.3 Austausch der kompletten Auslass-
klaue:
1. Isolieren Sie den Netzabschnitt, in dem der Hydrant ins-
talliert ist (vorgelagert).
2. Machen Sie den Netzwerkabschnitt, in dem der Hydrant
installiert ist, drucklos.
3. Der Hydrant sollte durch Drehen des Vierkantschoners
(14) im Uhrzeigersinn vollständig geschlossen werden.
4. Die Sechskantschrauben(13) der Auslassklaue (18) voll-
ständig herausdrehen.
5. Die Auslassklaue (18) mit ihrem Klauendeckel (21) und
dem Schmutzfänger (17) entfernen.
6. Die Auslassklaue durch eine neue (7) ersetzen, ein-
schließlich einer neuen Klauendeckels (21) und einem
neuen Schmutzfänger (17). Schmieren Sie vor dem Ein-
bau den Schmutzfänger (17) mit einer kleinen Menge ge-
eigneten Fetts (siehe Abschnitt 7.1) ein
7. Setzen Sie die Auslassklaue wieder zusammen, indem
Sie diese Vorgänge in umgekehrter Reihenfolge wieder-
holen.
8. Öffnen und schließen Sie den Hydranten vollständig
ohne Druck.
9. Prüfen Sie die korrekte Funktion des Produkts unter
Druck. Achten Sie beim Öffnen auf die Freisetzung von
Luft die unter Druck hätte eingeschlossen werden kön-
nen.
30 mm

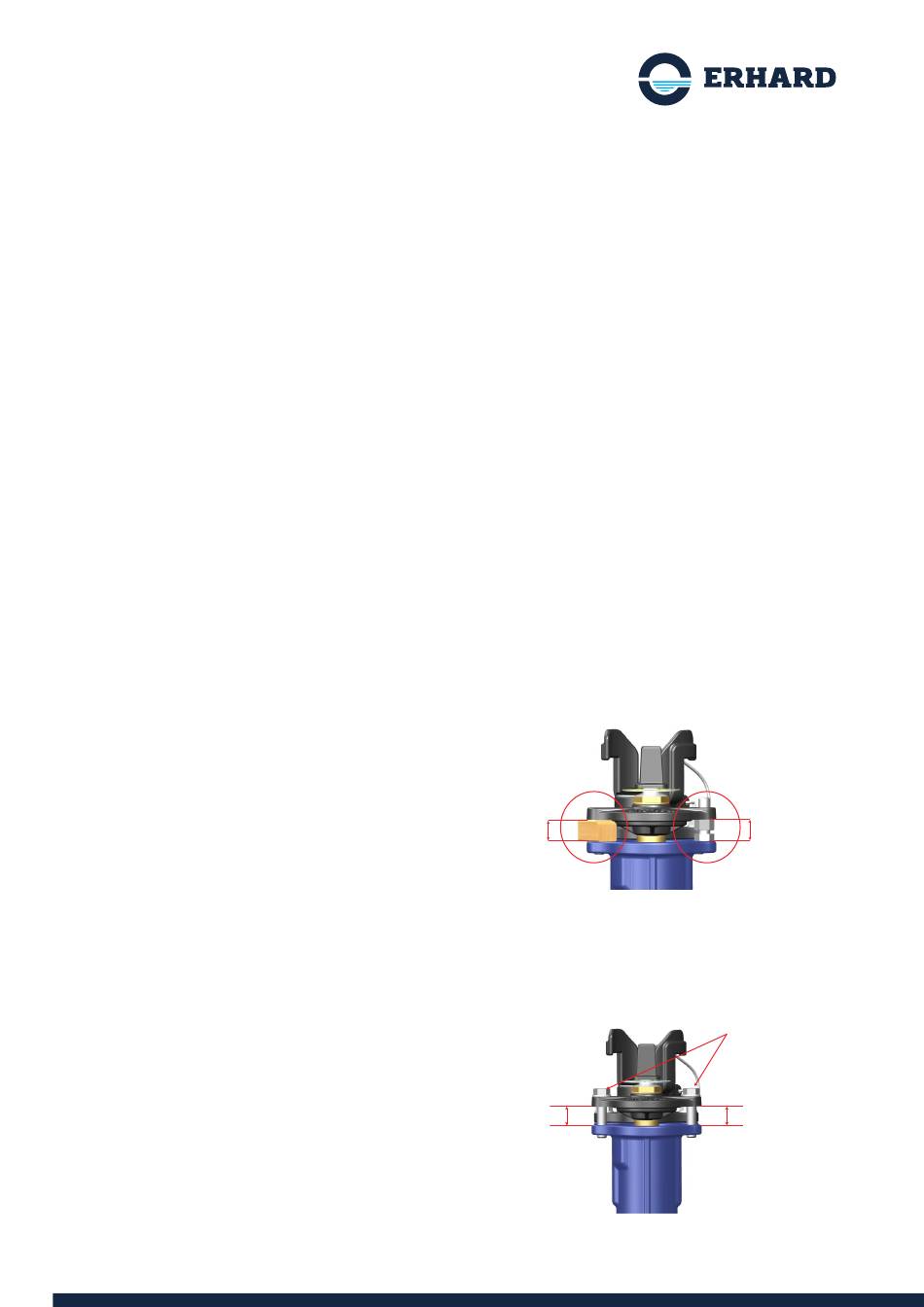

Abbildung 8: Ausbau der Innengarnitur durch das
Flanschlager mithilfe eines Distanzstückes
30 mm
Abbildung 9: Montage der Innengarnitur durch das
Flanschlager mithilfe längerer Sechskantschrauben
30 mm
Sechskantschrauben M16 x 70 mm
+ M16-Unterlegscheiben
30 mm
