HUUM CORE Wall Bedienungsanleitung Seite 225

Side view
Pozicioniranje temperaturnog/sigurnosnog senzora

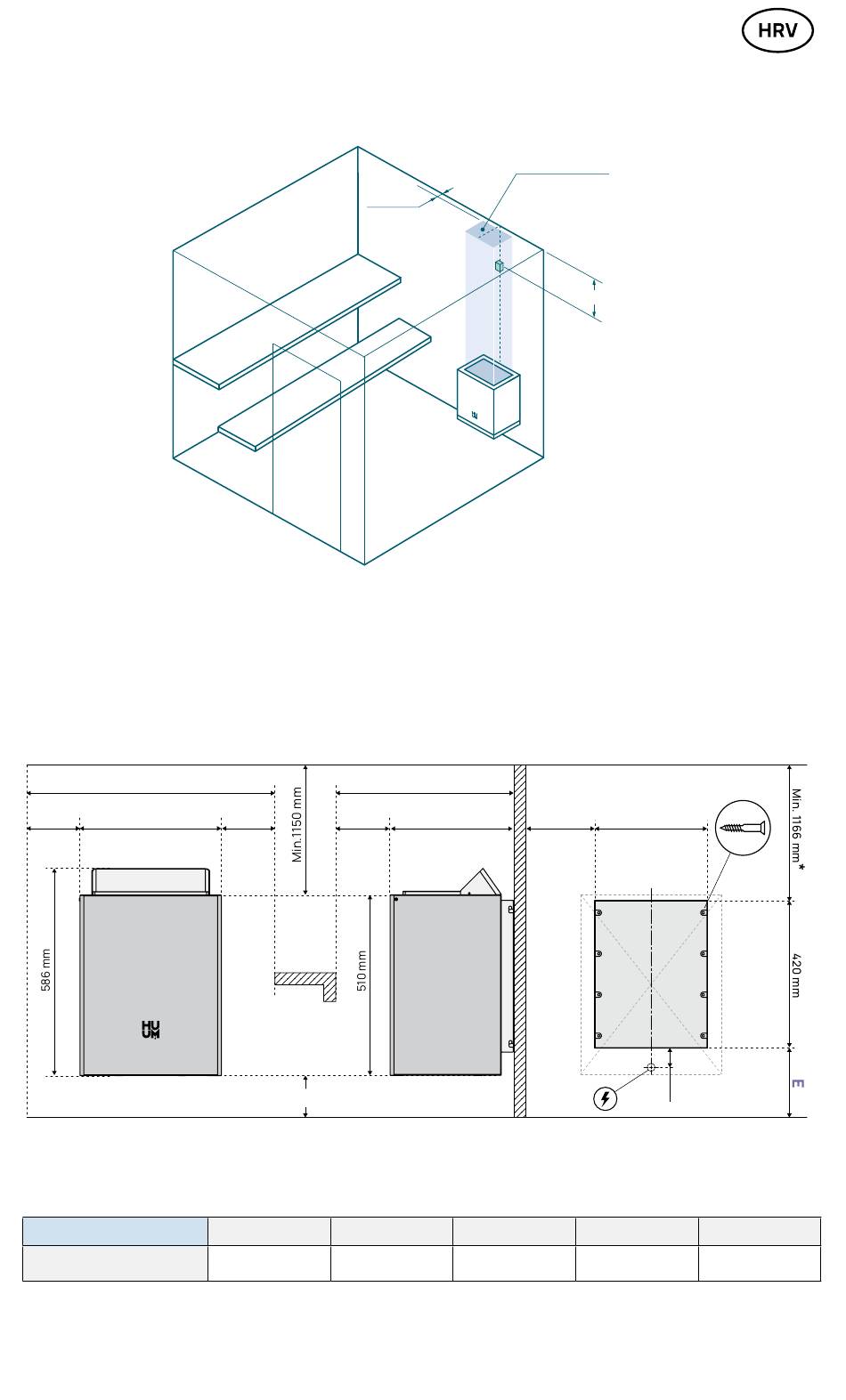

Slika 1 Pozicioniranje temperaturnog/sigurnosnog senzora.
Minimalne sigurnosne udaljenosti od stropa, kao što je označeno na slici 2 - 5, vrijede
samo ako se temperaturni/sigurnosni senzor nalazi se na namjenskom području zida ili
stropa. Ako se senzor postavlja drugdje, minimalna sigurnosna udaljenost do stropa je
1400 mm.
B
A
400 mm
Slika 2 Pozicioniranje HUUM CORE Wall.
Tablica 1 Sigurnosne udaljenosti za CORE Wall 4, 6, 7 i 9.
CORE Wall
* -
Minimalne sigurnosne udaljenosti do stropa vrijede samo ako se temperaturni/sigurnosni senzor
postavi na namjensko područje zida ili stropa, kao što pokazuje slika 1.
Front view
min.50 mm
A A
Min.90 mm
A
B
40 mm 480 mm
Side view
Područje ugradnje sigurnosnog
senzora na stropu
min.50 / max.150 mm
C
D
350 mm
C
375 mm
Front view
8
320 mm
6 X 40
54 mm
D E
80 mm 164 mm
225
