HUUM CORE Wall Bedienungsanleitung Seite 161

B
A
350 mm

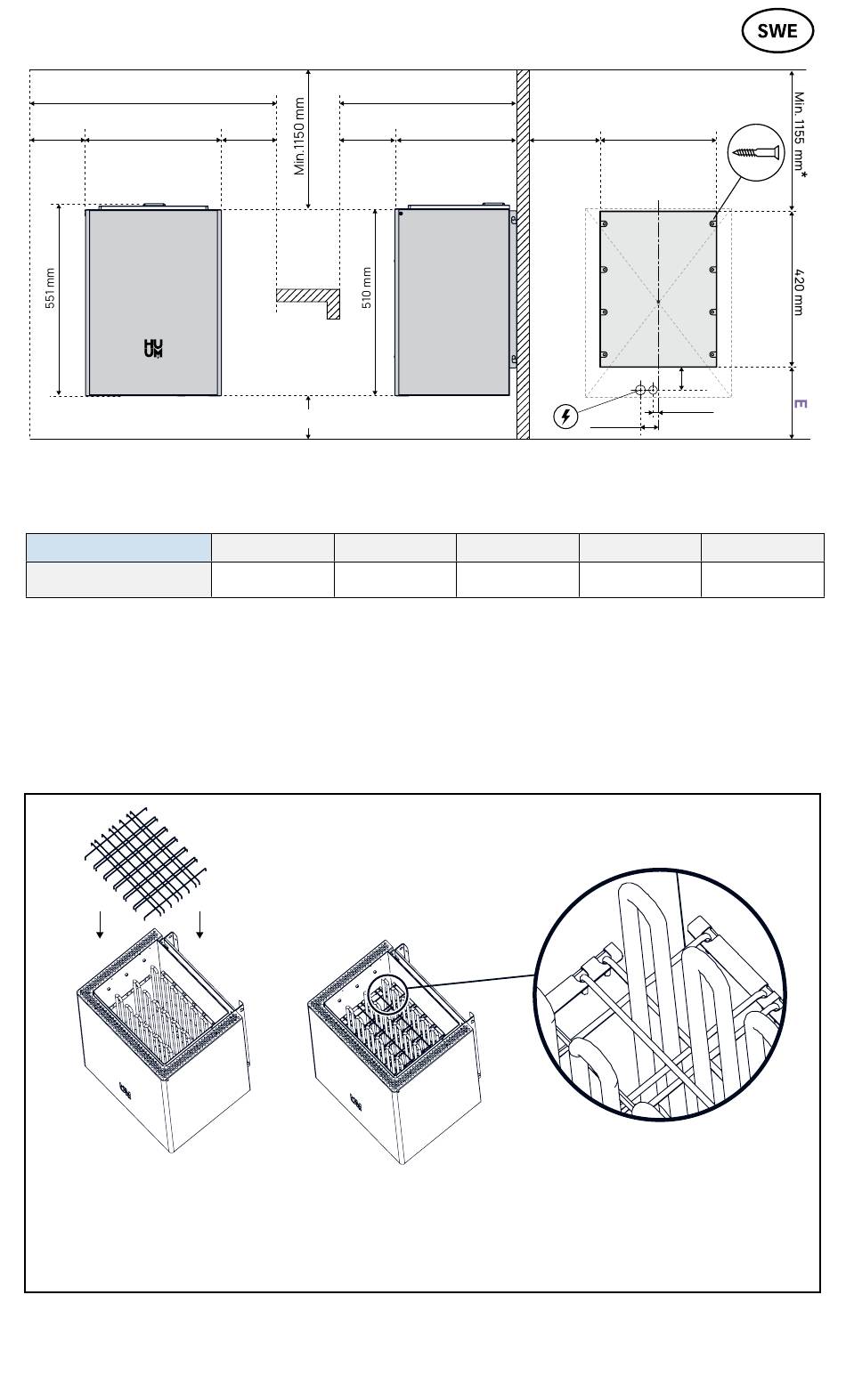

Figur 5. HUUM CORE Wall Mini Combis placering.
Tabell 4. Säkerhetsavstånd för CORE Wall Combi Mini 4.
CORE Wall Combi 4
* -
Det minsta säkerhetsavståndet till taket gäller endast om temperatursensorn/säkerhetssensorn
placeras på den angivna platsen på väggen eller i taket enligt figur 1.
OBS! Innan bastuaggregatet monteras på sin slutliga plats ska du kontrollera att
alla medföljande delar är korrekt placerade. Följ noga anvisningarna nedan.
• Placera hållaren så att den sitter ordentligt genom hålen i
metallkonsolerna i bastuaggregatet.
• Placera inte bastustenar under hållaren.
Figur 6. Installation av hållaren till HUUM CORE Wall och CORE Wall Combi.
A
A
Min.90 mm
A
B
40 mm 430 mm
C
D
330 mm
C
370 mm
270 mm
6 X 40
60 mm
10 mm
30 mm
D
55 mm 175 mm
8
E
161
