D/R unter Bedingung 1.
5.
Wechseln Sie zu Bedingung 2 und stellen Sie dann die
entsprechenden Parameter von D/R
6.21

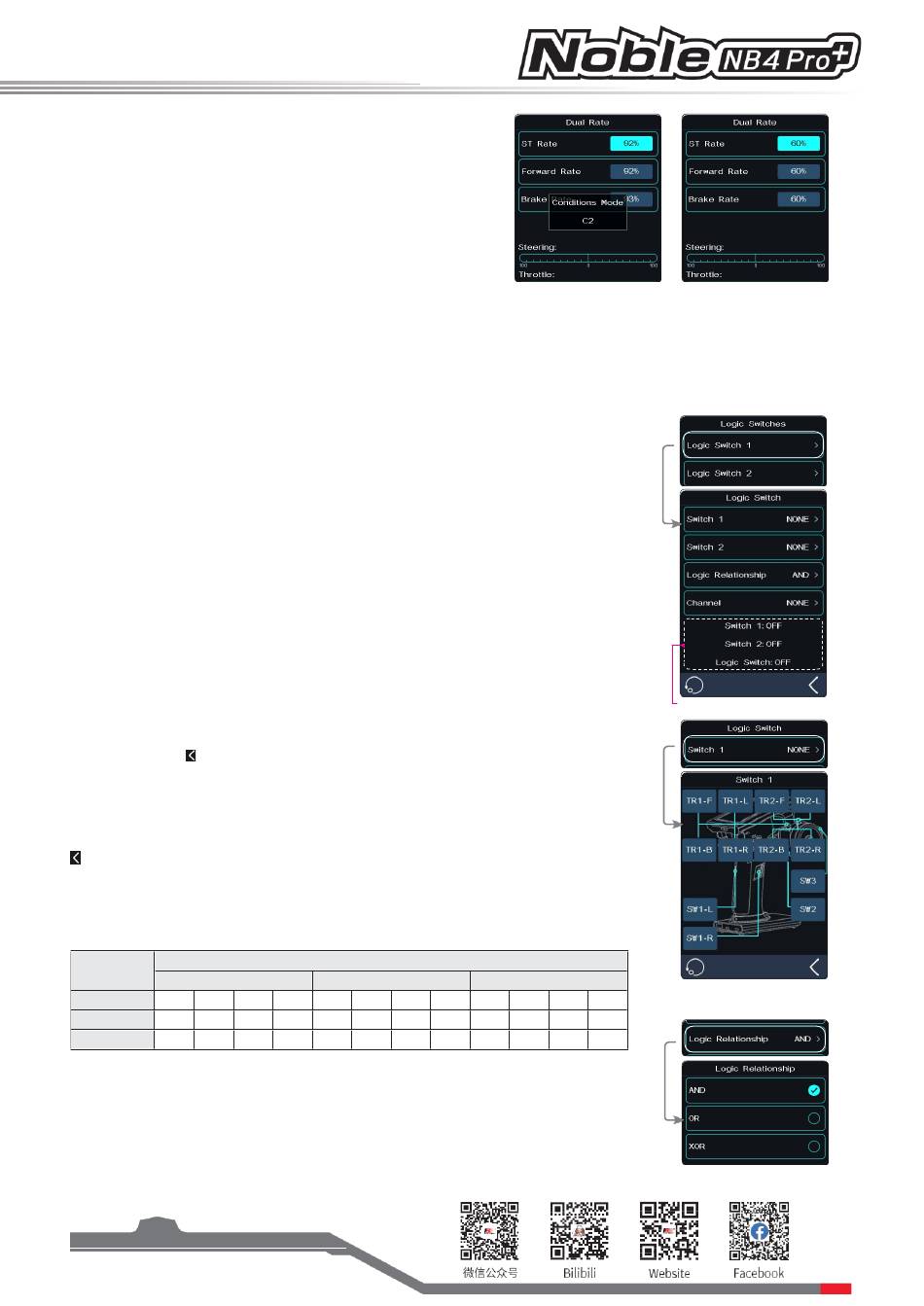

LOGIK

Ein Logikschalter ist ein virtueller Schalter, der aus zwei Schaltern besteht.
Wenn zwischen bestimmten Schaltersteuerungen und den beiden anderen Schaltersteuerungen
eine mathematische logische Beziehung besteht, kann diese Funktion verwendet werden, um
diese Logik auszudrücken und sie als Logikschalter in der Steuerung zu verwenden.
Das System unterstützt die Einstellung von insgesamt zwei Gruppen von Logikschaltern. Es gibt
drei logische Definitionen zwischen zwei Schaltern: AND, OR und XOR. [AND] Wenn Schalter 1 und
Schalter 2 aktiv sind, ist der Logikschalter eingeschaltet. Wenn entweder Schalter 1 oder Schalter
2 ausgeschaltet ist oder Schalter 1 und Schalter 2 beide ausgeschaltet sind, ist der Logikschalter
ausgeschaltet. [ODER] Wenn entweder Schalter 1 oder Schalter 2 aktiv ist oder Schalter 1 und
Schalter 2 beide eingeschaltet sind, ist der Logikschalter eingeschaltet. Wenn Schalter 1 und
Schalter 2 beide ausgeschaltet sind, ist der Logikschalter ausgeschaltet. [XOR] Wenn entweder
Schalter 1 oder Schalter 2 aktiv ist, ist der Logikschalter eingeschaltet, aber wenn Schalter 1 und
Schalter 2 beide aktiv oder ausgeschaltet sind, ist der Logikschalter ausgeschaltet.
[Logikschalter 1 oder 2]: Stellt den Logikschalter
ein. Klicken Sie hier, um das Einstellungsmenü
aufzurufen.
[Schalter 1 oder 2]: Stellt einen Schalter des Logikschalters ein.
Klicken Sie, um das Einstellungsmenü aufzurufen. Wählen Sie dann einen geeigneten Schalter aus
und klicken Sie auf „ ", um zum vorherigen Menü zurückzukehren.
[Logische Beziehung]: Legt die logische Beziehung fest.
Klicken Sie, um das Einstellungsmenü aufzurufen. Wählen Sie dann eine geeignete logische
Beziehung aus und klicken Sie auf
um zum vorherigen Menü zurückzukehren.
,
[Kanal]: Legt einen Kanal fest, der dem Logikschalter entspricht. Klicken
Sie, um das Einstellungsmenü aufzurufen.
Die logische Beziehung zwischen logischen Schaltern ist wie folgt.
Schalter
UND
Schalter1 AUS AUS EIN
Schalter2 AUS EIN AUS
Logikschalter AUS AUS AUS
46
unter Bedingung 2 ein.
Logische Beziehung
ODER
EIN AUS AUS EIN EIN
EIN AUS EIN AUS EIN
EIN AUS EIN EIN EIN
XOR
AUS AUS EIN EIN
AUS EIN AUS EIN
AUS EIN EIN AUS
Statusanzeige: Zeigt den Status der
beiden Schalter und den Status des
logischen Schalters nach der logischen
Operation an.
