Anschluss Abschlämmwasserkühlventil (Option) - Condair Omega Pro Ii Montageanleitung

Anschluss Betriebs- und Störungsfernmeldung (Option)
H
Error Service
1 2 3 4 5 6
Error Service
Anschluss Abschlämmwasserkühlventil (Option)
Steuerkasten
2612770-A DE 2506
Running Unit On Furnace
7 8 9 10 11 12
Steuerkasten
Running Unit On Furnace
DRN2 J3 INLET J1
DRN1 J2
Y1

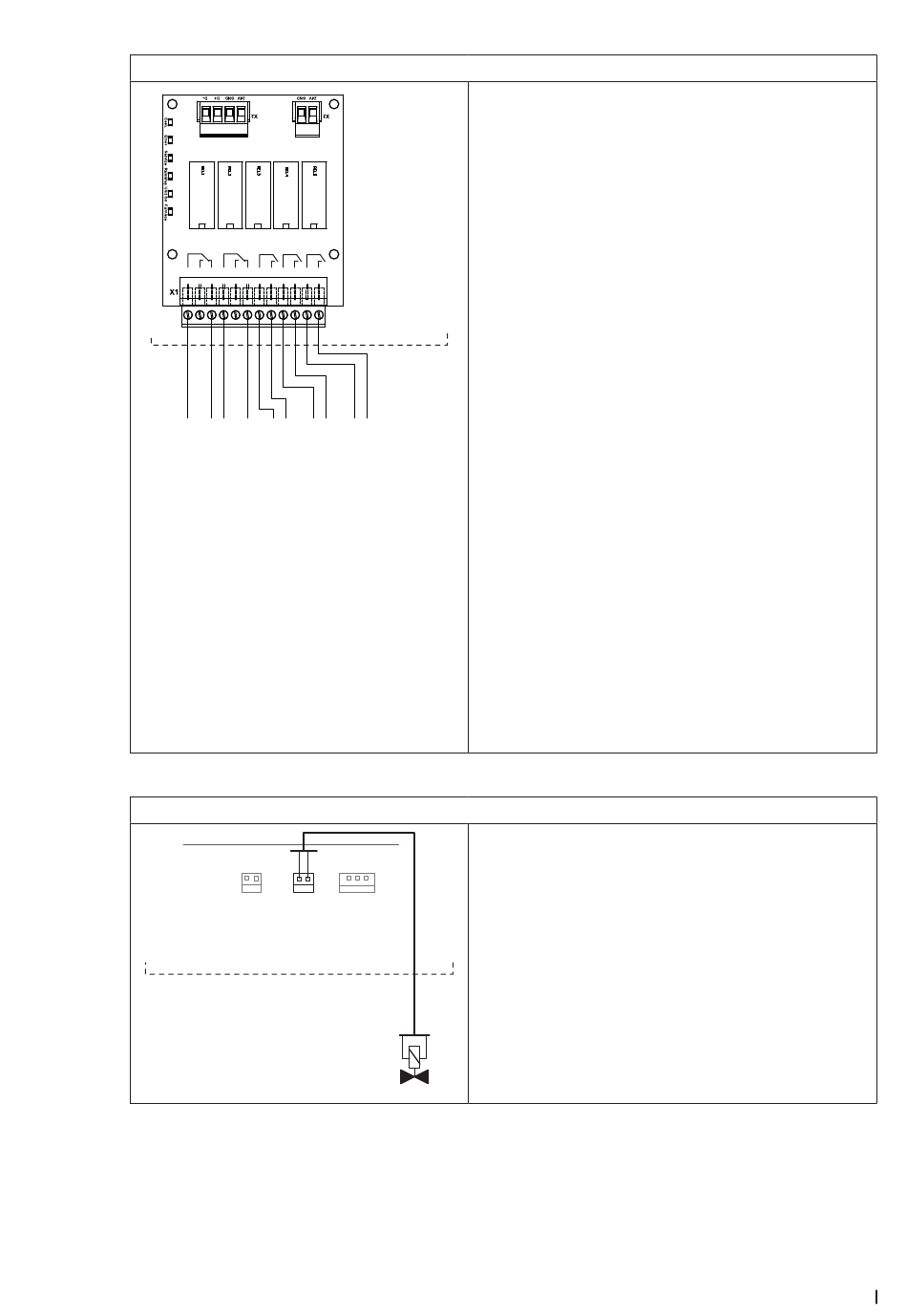

Die optionale Betriebs- und Störungsfernmeldeplatine
besitzt fünf potentialfreie Relaiskontakte für den An-
schluss folgender Betriebs- und Störungsmeldungen:
– "Error" (Klemmen 1 und 3):
Dieses Relais wird aktiviert, wenn eine Störung
anliegt.
– "Service" (Klemmen 4 und 6):
Dieses Relais wird aktiviert, wenn die eingestellte
Serviceintervallzeit abgelaufen ist.
Hinweis: Dieses Relais kann über die Steuersoftware
so programmiert werden, dass es nur aktiviert wird,
wenn die eingestellte Serviceintervallzeit abgelaufen
ist oder dass es aktiviert wird, wenn die eingestellte
Serviceintervallzeit abgelaufen ist oder eine War-
nung aktiv ist.
– "Running" (Klemmen 7 und 8):
Dieses Relais schliesst, sobald der Condair Omega
Pro Dampf erzeugt Dampf.
– "Unit on" (Klemmen 9 und 10):
Dieses Relais schliesst, sobald die Spannungsver-
sorgung zum Condair Omega Pro eingeschaltet ist.
– "Furnace" (Klemmen 11 und 12):
Dieses Relais wird aktiviert, wenn die Option "Exter-
ne Leitungsspülung" in der Steuersoftware aktiviert
und eingestellt ist.
Das Anschlusskabel ist über eine Kabelverschraubung
in den Steuerkasten zu führen.
Die maximale Kontaktbelastung beträgt: 250V/8A.
Zum Schalten von Relais oder Kleinschützen sind ent-
sprechende Entstörbausteine einzusetzen.
Das Anschlusskabel des optionalen Abschlämmwas-
serkühlventils "Y1" wird gemäss dem Schema an die
Klemmenleiste "DRN1 J2" auf der entsprechenden
Treiberplatine im Steuerkasten ange schlossen.
Das Anschlusskabel ist über eine Kabelverschraubung
in den Steuerkasten zu führen.
Hinweis: Das Abschlämmwasserkühlventil muss bei
nachträglichem Einbau über die Steuersoftware aktiviert
werden. Nehmen Sie dazu mit Ihrem Condair-Vertreter
Kontakt auf.
Montage- und Installationsarbeiten 57
