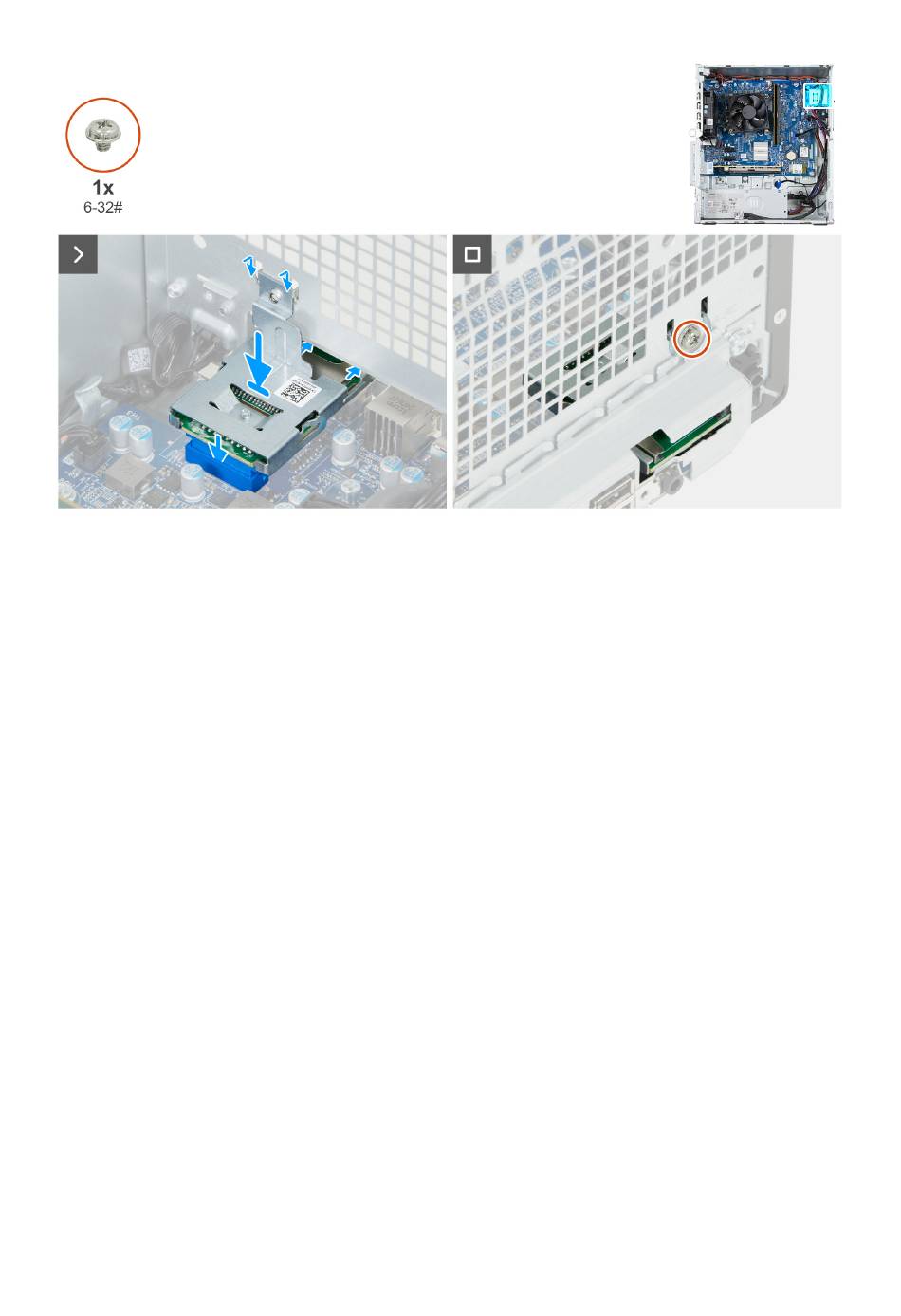

Abbildung 38. Einbauen des Medienkartenlesers
Schritte
1. Platzieren Sie die Laschen am Medienkartenleser durch die Steckplätze am Gehäuse und drehen Sie das Kartenlesegerät in Richtung
der Systemplatine.
2. Richten Sie den Anschluss des Medienkartenlesers an seinem Anschluss (SD-KARTE) auf der Systemplatine aus.
3. Drücken Sie das Medienkartenlesegerät nach unten, um es mit dem Anschluss auf der Systemplatine zu verbinden.
4. Richten Sie die Schraubenbohrung an der Halterung des Kartenlesegeräts an der Schraubenbohrung am Gehäuse aus.
5. Bringen Sie die Schraube (6-32#) wieder an, mit der die Halterung des Medienkartenlesegeräts am Gehäuse befestigt wird.
Nächste Schritte
1. Installieren Sie den Lüfter.
2. Installieren Sie gegebenenfalls den Laufwerksschacht.
3. Bringen Sie die vordere Abdeckung
4. Installieren Sie die linke
5. Befolgen Sie die Anweisungen im Abschnitt
Lüfter
Entfernen des Lüfters
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die linke Abdeckung.
3. Entfernen Sie die vordere
4. Entfernen Sie gegebenenfalls den Laufwerkschacht.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des Lüfters und stellt das Verfahren zum Entfernen bildlich dar.
58 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
an.
Abdeckung.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Abdeckung.
Computers.
Computers.
