Modelle 151A | 181A

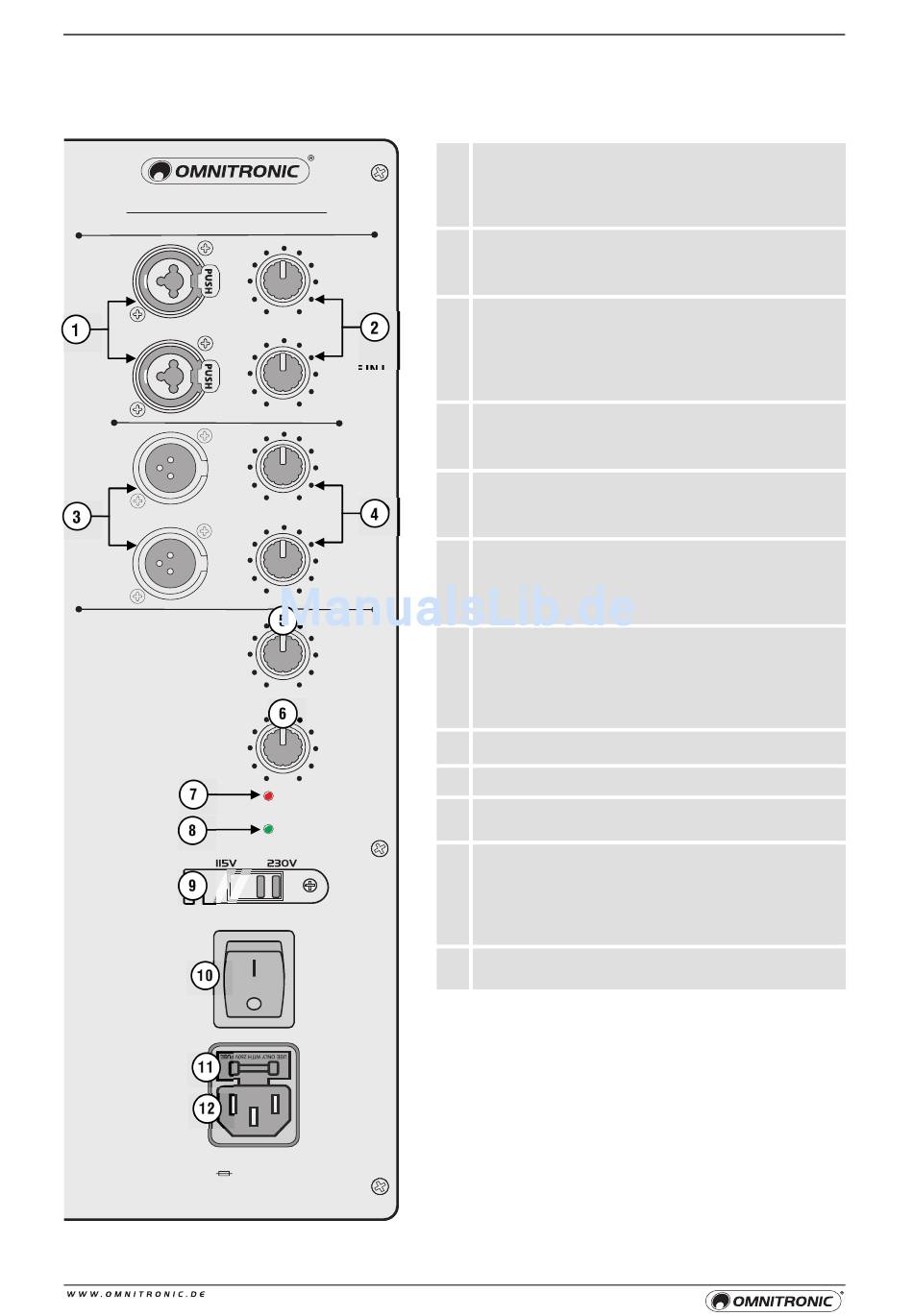

Diese Anleitung beschreibt exemplarisch die Rückseite des Modells 181A. Die Abbildungen und
Eigenschaften des anderen Modelles sind ähnlich.
CARPET-181A
MAGI
ACTIVE SUBWOOFER
LINE IN R
LINE IN L
OUT R
OUT L
X-OVER SET
X-OVER FREQ
40 Hz
PHASE
POWER
AC 115/230V 50/60Hz
T3.15A/250V
LINE IN R
LEVEL
0
10
LINE IN L
LEVEL
0
10
OUT R
LEVEL
0
10
OUT L
LEVEL
0
10
250 Hz
0°
180°
CLIP
POWER
ON
OFF
1
Signaleingänge LINE IN L/R
Symmetrische Kombibuchsen (XLR/6,3-mm-
Klinke) für den Anschluss von Audiogeräten mit
Line-Pegel (z. B. Mischpult, Vorverstärker).
2
Lautstärkeregler LINE IN L/R
Ermöglichen separate Lautstärkeregelung für die
Line-Eingänge.
3
Durchschleifausgang OUT L/R
Symmetrische XLR-Buchsen, parallel geschaltet
mit den Eingängen, zum Weiterleiten des
Eingangssignals an ein anderes Gerät, z. B. einen
weiteren aktiven Lautsprecher.
4
Ausgangsregler OUT L/R LEVEL
Die Durchschleifausgänge sind, genau wie die
Line-Eingänge, separat regelbar.
5
Trennfrequenzregler X-OVER FREQ
Regelt die Trennfrequenz des Tiefpassfilters
zwischen 40 und 250 Hz.
6
Phasenregler PHASE
Ermöglicht die genaue Anpassung der
Phasenlage, wenn mehrere Lautsprecher parallel
betrieben werden.
7
Übersteuerungsanzeige CLIP
Leuchtet rot bei Übersteuerung. Reduzieren Sie
die Lautstärke mit dem Master-Regler, bis die
LED nicht bzw. nur noch bei Signalspitzen
aufleuchtet.
8
Spannungswahlschalter
9
Betriebsanzeige POWER
10 Netzschalter
Schaltet das Gerät ein und aus.
11 Sicherung
Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte Wert ist am
Gerät angegeben.
12 Netzanschluss
Stecken Sie hier die Netzleitung ein.
