Y-Frame Anleitung
Box mit Klettbändern
befestigen
Mit diesem einfachen System kann jede
Box bzw. Kiste schnell auf dem Y-Frame
befestigt und wieder abgenommen
werden. Dazu werden die Fixierungsfüße,
die dazu gehörigen Schrauben/Scheiben/
Muttern und die Klettbänder aus dem
mitgelieferten Zubehör benötigt.
Anbringung der Fixierungsfüße
Der Y-Frame sollte so auf der Box
positioniert werden, dass die Vorderkante
der Box mit der Vorderkante der
Trägerplatte abschließt und die Box
zentral zwischen den Rädern sitzt.
Markieren Sie jeweils die Mitte der vier
Löcher der Trägerplatte auf der Box
und bohren Sie vier 6mm-Löcher in
die Boxunterseite. Montieren Sie die
Fixierungfüße unter die Box und beachten
Sie dabei folgende Teilefolge (von innen
nach außen): Mutter - Scheibe - Box -
Fixierungsfuß - Schraube.
Einsatz
Die zwei Klettbänder werden durch das
linke und rechte Loch der Trägerplatte
gezogen (Bild 22). Befestigen Sie das eine
Band mit seiner Schnalle und das andere
mit dem Klett. Platzieren Sie die Box so,
dass die vier Füße in den vier Löchern der
Trägerplatte sitzen. Sichern Sie die Box
mit den Klettbändern.

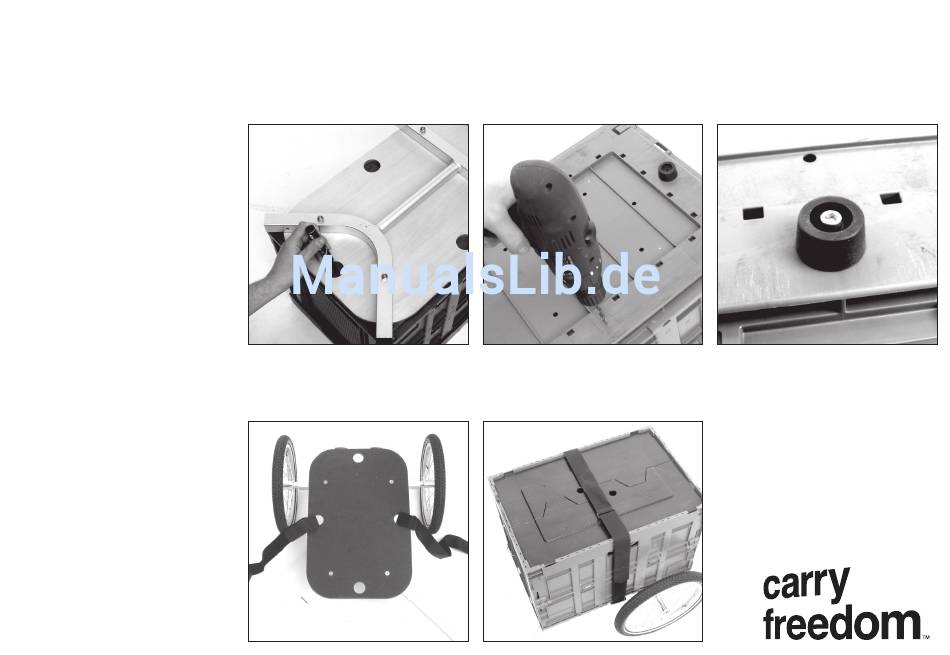

19. Den Trailer auf den Unterseite der
Box platzieren und markieren.
22. Klettbänder befestigen.
20. Vier 6mm-Löcher bohren.
23. Die vier Füße in die vier Löcher setzen
und mit den Klettbändern festschnallen.
Seite 7
21. Die vier Fixierungsfüße anschrauben:
Mutter-Scheibe-Box-Fuß-Schraube
(Reihenfolge von innen nach außen)
