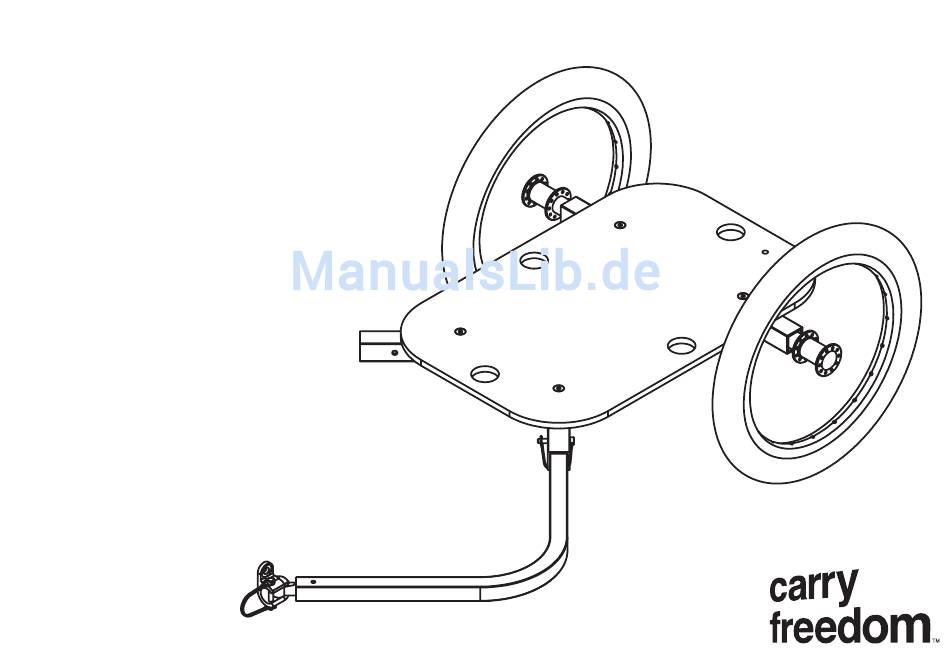

Y-Frame Anleitung
Seite 1
Willkommen
Vielen Dank, dass Sie sich für einen
USED Carry Freedom Y-Frame Trailer
entschieden haben.
Dieses Handbuch sollte Ihnen helfen,
das Maximum aus Ihrem Trailer
herauszuholen.
Bei Fragen wenden Sie sich bitte an
die USED GmbH:
Hotline: +49 (0)5431-9089980
E-Mail: info@used-hq.com
USED GmbH
Am Bahnhof 3
49610 Quakenbrück
Germany
Ladekapazität:
Y-Frame small - max. 45 kg
Y-Frame large - max. 90 kg
Begrenzungen für Y-Frame large:
Bei Schnellspannachse - max. 50 kg
Bei Weber-Kupplung - max. 80 kg
ACHTUNG:
Wir übernehmen keine Haftung
dafür, wie Sie den Anhänger nutzen,
modifizieren, fahren oder laden.
Es liegt in Ihrer Verantwortung zu
entscheiden, ob das, was Sie mit
dem Trailer machen, sicher ist und
nicht gegen gesetzliche Vorschriften
verstößt.
