Y-Frame Anleitung
Montage - 1
Trägerplatte & Deichsel
Trägerplatte auf Rahmen montieren
Die Trägerplatte wird mittels Senkkopf-
schrauben und Sicherheitsmuttern auf
dem Rahmen befestigt. Dabei muss die
schwarze Oberfläche vom Rahmen weg
zeigen.
Deichsel und Rahmen verbinden
Schieben Sie die Deichsel auf der linken
Seite in den Rahmen bis die Löcher der
beiden Teile übereinander liegen.
Schieben Sie Sie den Sicherungssplint
durch die Löcher und sichern Sie diese
Verbindung mit dem Federbügel.
Kupplung an Deichsel montieren
Führen Sie das rote Elastomer der
Lollypop Kupplung in das vordere Ende
der Deichsel ein und befestigen Sie es mit
der mitgelieferten Schraube/Scheiben/
Mutter.

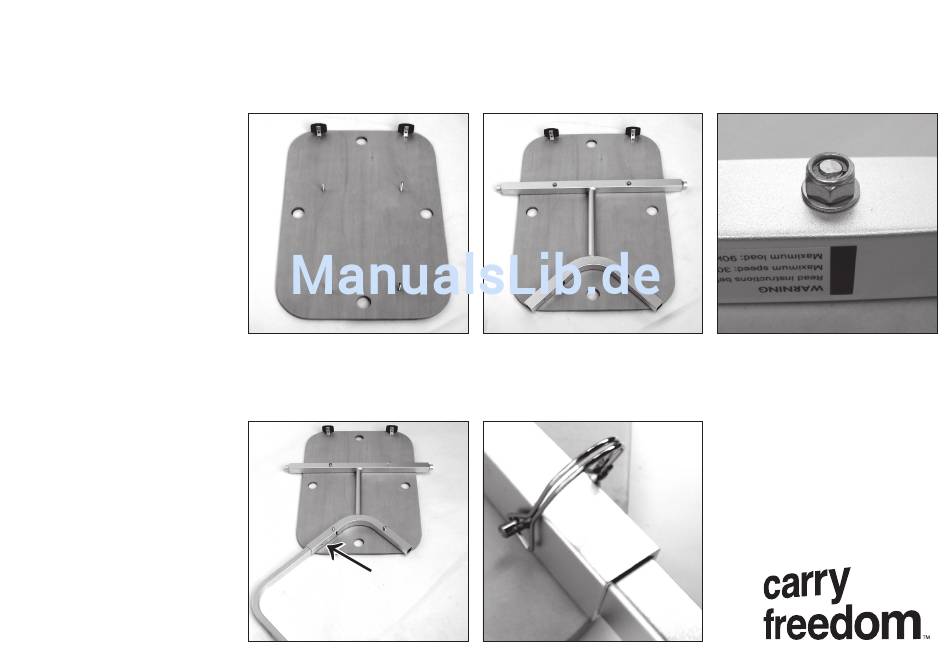

1. Trägerplatte mit der Oberseite nach
unten legen und die vier Schrauben
durchschieben.
4. Deichsel einschieben bis die Löcher
übereinstimmen.
2. Rahmen über die Schrauben legen
und je eine Scheibe und Mutter auf die
Schrauben setzen.
5. Sicherungssplint durch Rahmen und
Deichsel schieben und verschließen.
Seite 3
3. Muttern anziehen bis der Rahmen fest
mit der Trägerplatte verbunden ist.
