Y-Frame Anleitung
Montage - 2
Steckachsen & Laufräder
Steckachsen und Kappen
Drücken Sie den Achsknopf und schieben
Sie die Achse durch die Radnabe. Die
Mutter passt in die Vertiefung der Nabe.
Drücken Sie die Kappe auf die Nabe, so
dass die Kappe den Kopf und die Mutter
der Achse abdeckt.
Räder mit dem Rahmen verbinden
Jetzt drücken Sie auf die Kappe, damit
lösen Sie die Achsverrieglung. Schieben
Sie die Achse in die Achsaufnahme des
Trailer-Rahmens. Wenn Sie den Knopf
loslassen, rastet die Achse ein und wird
gehalten. Diese Technologie kommt aus
dem Rollstuhlbereich. Wiederholen Sie
es auf der anderen Seite. Ziehen Sie an
den Rädern, um sicher zu gehen, dass sie
verriegelt sind. Falls nicht, wiederholen
Sie den Vorgang oder sehen Sie im
Kapitel Wartung auf Seite 8 nach, falls die
Achslänge angepasst werden muss.
Achten Sie auf die Laufrichtung der
Reifen und montieren Sie die Laufräder
demensprechend auf der linken bzw.
rechten Seite.

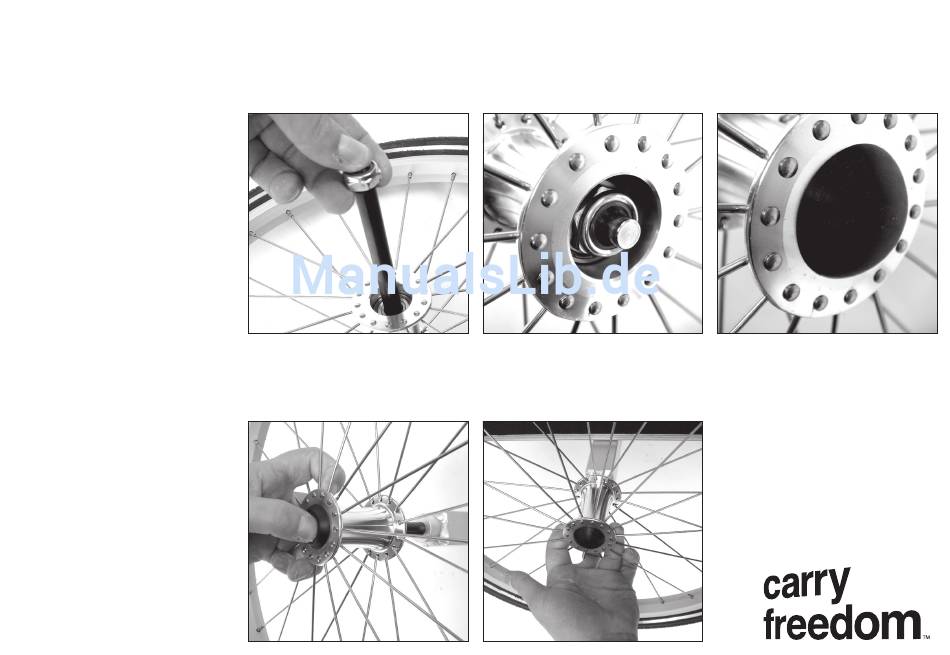

6. Drücken Sie den Achsknopf und
schieben Sie die Achse durch die
Radnabe.
9. Jetzt drücken Sie auf die Kappe und
schieben die Achse in die Achaufnahme
des Rahmens.
7. Die Mutter passt in die Vertiefung der
Nabe.
10. Ziehen Sie an den Rädern, um sicher
zu gehen, dass sie verriegelt sind.
Seite 4
8. Drücken Sie die Kappe auf die Nabe, so
dass die Kappe die Mutter abdeckt.
Naben-Abdeckkappen
Die beiden Gummikappen kann man sehr
leicht verlieren.
Sollten es dazu kommen, verkürzt das
nicht die Lebensdauer der Lager, da es
immer das innere Lager ist, das als erstes
versagt.
Die Kappen können mit ein wenig
Sekundenkleber gesichert werden oder
indem man einen Kabelbinder durch zwei
gegenüberliegende Speichen zieht.
