Y-Frame Anleitung
Montage - 3
Kupplungsaufnahme
Die Kupplungsaufnahme wird fest am
Fahrrad montiert und zwar an der linken
Seite der Hinterachse. Zur Befestigung
des Trailers wird die Kupplung auf den
Stift der Aufnahme gesteckt und mit dem
Sicherungssplint verriegelt.
Schnellspanner
Lösen Sie die Mutter des Schnellspanners.
Setzen Sie die Kupplungsaufnahme auf
die Schnellspannachse und zwar so, dass
der Winkel unten ist. Dann setzen Sie
die Kontermutter auf und spannen den
Schnellspanner wieder. Achten Sie darauf,
die Schnellspannachse sicher in die
vorgesehende Aussparung im Ausfallende
zu platzieren.
Gewindeachse
Es muss 4 mm freies Gewinde vorhanden
sein, um die Kupplungsaufnahme zu
montieren. Lösen Sie die Mutter auf der
Nabe. Ziehen Sie die Scheiben ab und
montieren Sie die Aufnahme direkt am
Rahmen. Setzen Sie die Scheiben und
Mutter zurück und schrauben Sie die
Mutter wieder fest. Die Aufnahme ist
richtig montiert, wenn der Winkel nach
unten zeigt.
Sollte nicht ausreichend Gewinde
vorhanden sein, kann man die Scheiben
zwischen Ausfallende und Nabe entfernen,
was aber nur durch einen Fachmann
erfolgen sollte. Falls sich die Aufnahme
auch dann nicht montieren lässt, wird
Carry Freedom eine Lösung finden.

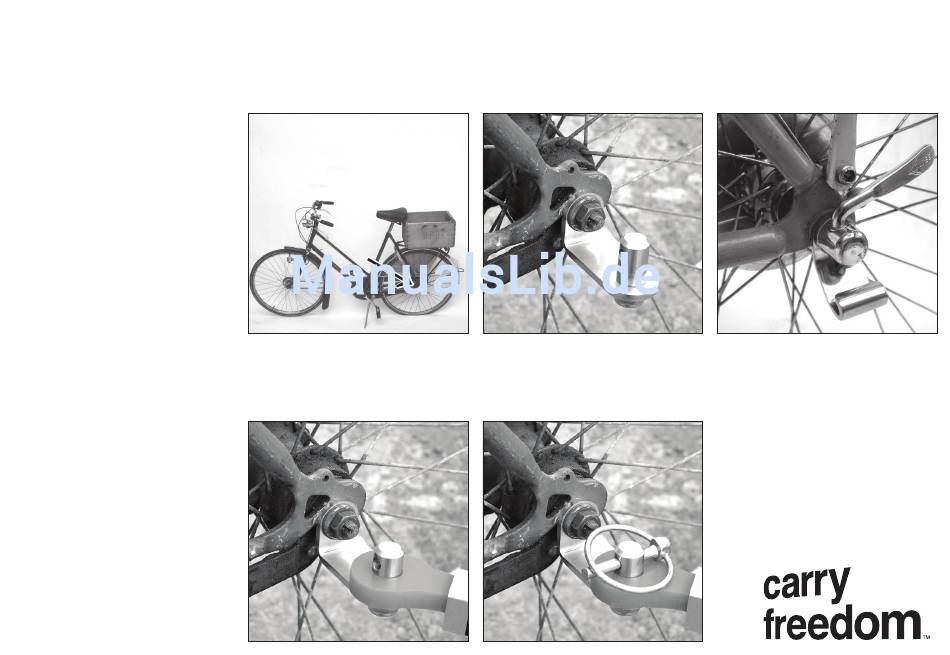

11. Die L-förmige Kupplungsaufnahme
wird links an die Hinterachse montiert.
14. Die Deichsel wird mit dem roten
Elastomer über den Stift der Aufnahme
gesteckt.
12. Bei Gewindeachsen sitzt die
Aufnahme zwischen Mutter, Scheiben und
Rahmen.
15. Mit dem Splint mit Federbügel wird
die Deichsel gesichert.
Seite 5
13. Bei Schnellspannachsen wird die
Aufnahme zwischen Schnellspanner und
Rahmen montiert (abgebildet ist eine alte
Aufnahme, aber das Prinzip ist dasselbe).
