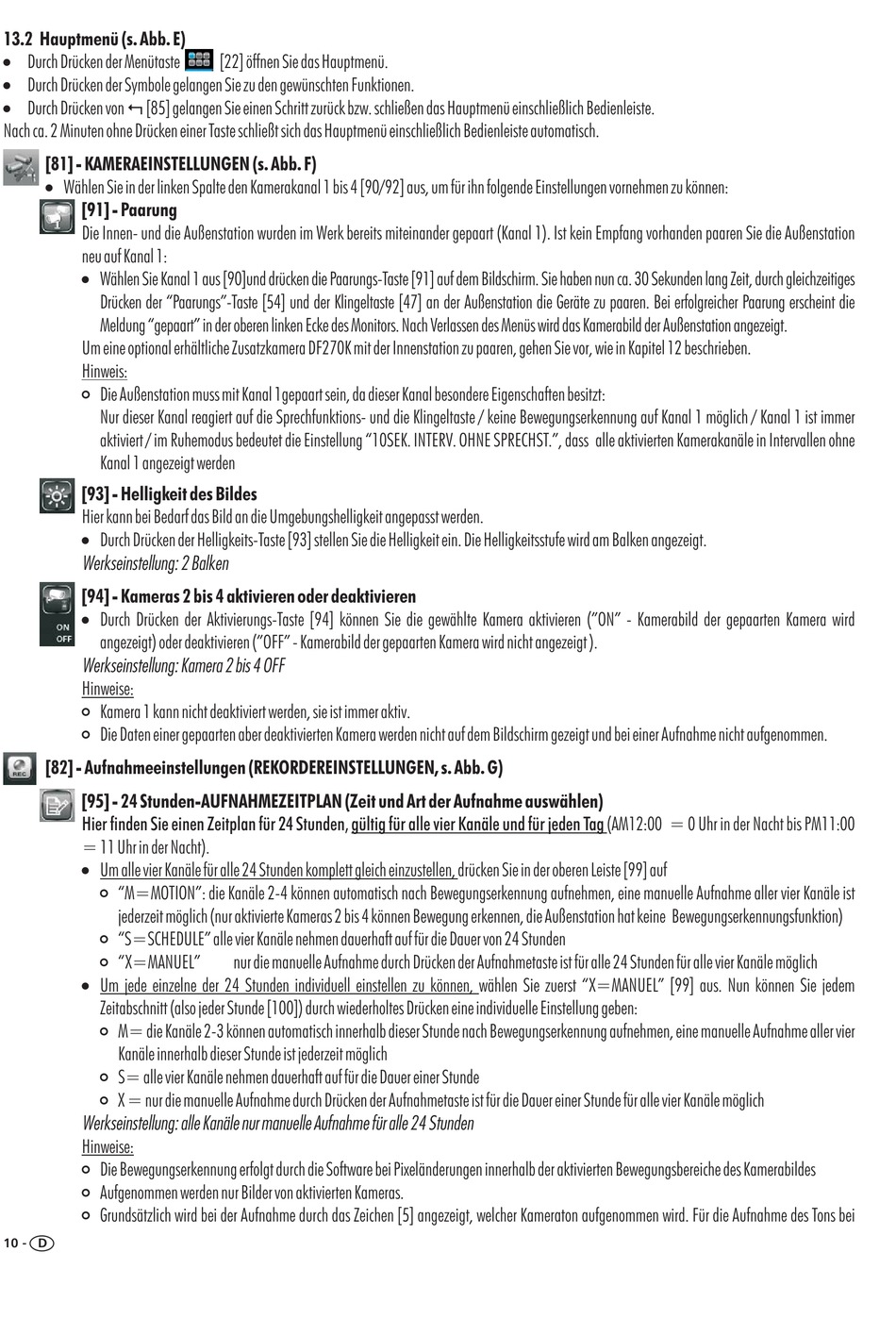

indexa DVT30 Bedienungsanleitung Seite 10

13.2 Hauptmenü (s. Abb. E)
!
Durch Drücken der Menütaste
!
Durch Drücken der Symbole gelangen Sie zu den gewünschten Funktionen.
!
:
Durch Drücken von [85] gelangen Sie einen Schritt zurück bzw. schließen das Hauptmenü einschließlich Bedienleiste.
Nach ca. 2 Minuten ohne Drücken einer Taste schließt sich das Hauptmenü einschließlich Bedienleiste automatisch.
[81] - KAMERAEINSTELLUNGEN (s. Abb. F)
!
Wählen Sie in der linken Spalte den Kamerakanal 1 bis 4 [90/92] aus, um für ihn folgende Einstellungen vornehmen zu können:
[91] - Paarung
Die Innen- und die Außenstation wurden im Werk bereits miteinander gepaart (Kanal 1). Ist kein Empfang vorhanden paaren Sie die Außenstation
neu auf Kanal 1:
!
Wählen Sie Kanal 1 aus [90]und drücken die Paarungs-Taste [91] auf dem Bildschirm. Sie haben nun ca. 30 Sekunden lang Zeit, durch gleichzeitiges
Drücken der "Paarungs"-Taste [54] und der Klingeltaste [47] an der Außenstation die Geräte zu paaren. Bei erfolgreicher Paarung erscheint die
Meldung "gepaart" in der oberen linken Ecke des Monitors. Nach Verlassen des Menüs wird das Kamerabild der Außenstation angezeigt.
Um eine optional erhältliche Zusatzkamera DF270K mit der Innenstation zu paaren, gehen Sie vor, wie in Kapitel 12 beschrieben.
Hinweis:
#
Die Außenstation muss mit Kanal 1gepaart sein, da dieser Kanal besondere Eigenschaften besitzt:
Nur dieser Kanal reagiert auf die Sprechfunktions- und die Klingeltaste / keine Bewegungserkennung auf Kanal 1 möglich / Kanal 1 ist immer
aktiviert / im Ruhemodus bedeutet die Einstellung "10SEK. INTERV. OHNE SPRECHST.", dass alle aktivierten Kamerakanäle in Intervallen ohne
Kanal 1 angezeigt werden
[93] - Helligkeit des Bildes
Hier kann bei Bedarf das Bild an die Umgebungshelligkeit angepasst werden.
!
Durch Drücken der Helligkeits-Taste [93] stellen Sie die Helligkeit ein. Die Helligkeitsstufe wird am Balken angezeigt.
Werkseinstellung: 2 Balken
[94] - Kameras 2 bis 4 aktivieren oder deaktivieren
!
Durch Drücken der Aktivierungs-Taste [94] können Sie die gewählte Kamera aktivieren ("ON" - Kamerabild der gepaarten Kamera wird
angezeigt) oder deaktivieren ("OFF" - Kamerabild der gepaarten Kamera wird nicht angezeigt ).
Werkseinstellung: Kamera 2 bis 4 OFF
Hinweise:
#
Kamera 1 kann nicht deaktiviert werden, sie ist immer aktiv.
#
Die Daten einer gepaarten aber deaktivierten Kamera werden nicht auf dem Bildschirm gezeigt und bei einer Aufnahme nicht aufgenommen.
[82] - Aufnahmeeinstellungen (REKORDEREINSTELLUNGEN, s. Abb. G)
[95] - 24 Stunden-AUFNAHMEZEITPLAN (Zeit und Art der Aufnahme auswählen)
Hier finden Sie einen Zeitplan für 24 Stunden, gültig für alle vier Kanäle und für jeden Tag
= 11 Uhr in der Nacht).
!
Um alle vier Kanäle für alle 24 Stunden komplett gleich einzustellen,
#
"M=MOTION": die Kanäle 2-4 können automatisch nach Bewegungserkennung aufnehmen, eine manuelle Aufnahme aller vier Kanäle ist
jederzeit möglich (nur aktivierte Kameras 2 bis 4 können Bewegung erkennen, die Außenstation hat keine Bewegungserkennungsfunktion)
#
"S=SCHEDULE" alle vier Kanäle nehmen dauerhaft auf für die Dauer von 24 Stunden
#
"X=MANUEL"
!
Um jede einzelne der 24 Stunden individuell einstellen zu können,
Zeitabschnitt (also jeder Stunde [100]) durch wiederholtes Drücken eine individuelle Einstellung geben:
#
M= die Kanäle 2-3 können automatisch innerhalb dieser Stunde nach Bewegungserkennung aufnehmen, eine manuelle Aufnahme aller vier
Kanäle innerhalb dieser Stunde ist jederzeit möglich
#
S= alle vier Kanäle nehmen dauerhaft auf für die Dauer einer Stunde
#
X = nur die manuelle Aufnahme durch Drücken der Aufnahmetaste ist für die Dauer einer Stunde für alle vier Kanäle möglich
Werkseinstellung: alle Kanäle nur manuelle Aufnahme für alle 24 Stunden
Hinweise:
#
Die Bewegungserkennung erfolgt durch die Software bei Pixeländerungen innerhalb der aktivierten Bewegungsbereiche des Kamerabildes
#
Aufgenommen werden nur Bilder von aktivierten Kameras.
#
Grundsätzlich wird bei der Aufnahme durch das Zeichen [5] angezeigt, welcher Kameraton aufgenommen wird. Für die Aufnahme des Tons bei
10 - D
[22] öffnen Sie das Hauptmenü.
nur die manuelle Aufnahme durch Drücken der Aufnahmetaste ist für alle 24 Stunden für alle vier Kanäle möglich
(AM12:00 = 0 Uhr in der Nacht bis PM11:00
drücken Sie in der oberen Leiste [99] auf
wählen Sie zuerst "X=MANUEL" [99] aus. Nun können Sie jedem
