Für einen sicheren Betrieb ist eine ordnungsgemäße Installation unerlässlich. Für ControlProä bestehen folgende
Voraussetzungen:
ControlProä ist kein Standalone-System. Die Haupteinheit wird an die Pumpe angeschlossen und andere
·
Systeme müssen in einem DIN-Hutschienengehäuse installiert werden. Ein freier Bereich von 180 mm
(10 Module) ist erforderlich.
Optional sind ein elektrischer Schaltschrank für 1 x 12 Module (CPRO-2020) bzw. 2 x 12 Module (CPRO-2030)
·
verfügbar.
ControlPro kann zur Verwaltung von einstufigen Pumpen (sowohl drei- als auch einphasig) verwendet
·
werden.
StaRite S5P1R-VS und S5P2R-VS bzw. Pentair SuperFlo VS können in ihren vier verschiedenen Drehzahlen
·
verwaltet werden.
Zum derzeitigen Zeitpunkt ist es NICHT MÖGLICH, IntelliFlo-Pumpen mit drehzahlvariablem Antrieb an das
·
ControlPro-System anzuschließen.
Wenn ControlPro mit Solarzellen installiert wird, ist ein optionaler Temperatursensor H-52-0272 erforderlich.
·
Es kann eine zusätzliche Steuereinheit installiert werden (CPRO-2010 bestellen).
·
ControlPro benötigt eine 230-V-Stromversorgung.
·
Dieses Handbuch enthält die erforderlichen Informationen für die Erfüllung dieser Anforderungen. Überprüfen Sie alle
Anwendungs- und Installationsabläufe vollständig, bevor Sie mit der Installation fortfahren.

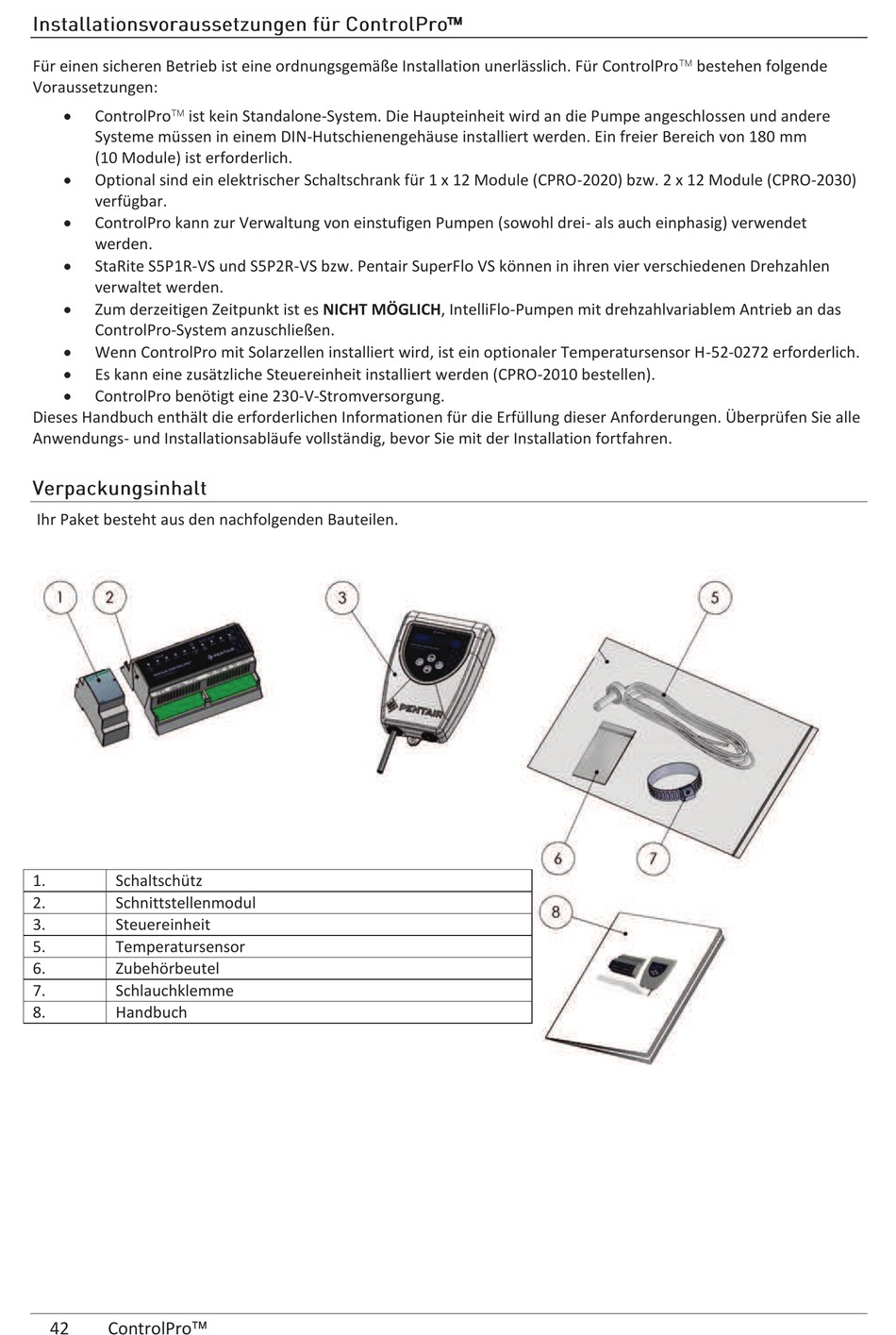

Ihr Paket besteht aus den nachfolgenden Bauteilen.
1. Schaltschütz
2. Schnittstellenmodul
3. Steuereinheit
5. Temperatursensor
6. Zubehörbeutel
7. Schlauchklemme
8. Handbuch
