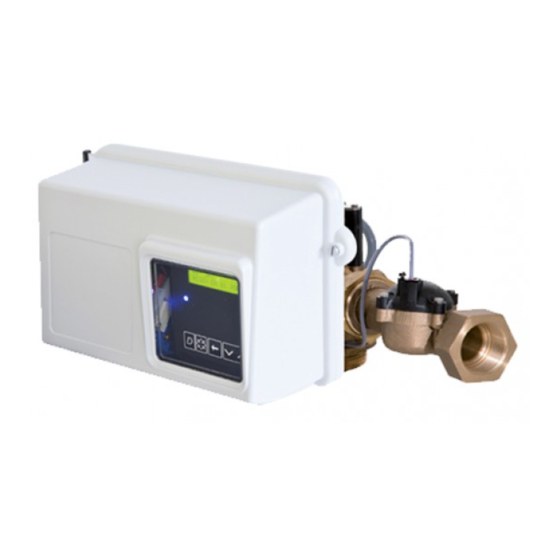

Pentair FLECK 2850 SXT Handbuch

Pentair FLECK 2850 SXT Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

FLECK
2850 SXT
EINRICHTUNGS-
HANDBUCH
WASSERAUFBEREITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair FLECK 2850 SXT

Inhaltszusammenfassung für Pentair FLECK 2850 SXT

  • Seite 1 FLECK 2850 SXT EINRICHTUNGS- HANDBUCH WASSERAUFBEREITUNG...

  • Seite 2: Inhaltsverzeichnis

    Einrichtungshandbuch Fleck 2850 - SXT - Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..........7 1.1.
  • Seite 3 Einrichtungshandbuch Fleck 2850 - SXT - Inhaltsverzeichnis Systemdimensionierung ....... . . 25 4.1.
  • Seite 4 Einrichtungshandbuch Fleck 2850 - SXT - Inhaltsverzeichnis Programmierung ........50 6.1.
  • Seite 5 Einrichtungshandbuch Fleck 2850 - SXT - Inhaltsverzeichnis Inbetriebnahme ........65 7.1.
  • Seite 6 Einrichtungshandbuch Fleck 2850 - SXT - Inhaltsverzeichnis Ersatzteile ..........88 11.1.

  • Seite 7: Allgemeines

    Autoren Beschreibung 26.04.2018 BRY/GJA Erste Version. 1.3. Herstellerkennzeichnung, Produkt Hersteller: Pentair International LLC Avenue de Sevelin 18 1004 Lausanne Schweiz Produkt: Fleck 2850 - SXT 1.4. Bestimmungsgemäße Verwendung Das Gerät ist für den Einsatz in Industrieumgebungen bestimmt und wurde speziell zur Wasseraufbereitung entwickelt.

  • Seite 8: Verwendete Abkürzungen

    Einrichtungshandbuch Fleck 2850 - SXT - Allgemeines 1.5. Verwendete Abkürzungen Assy ..............Baugruppe (Assembly) BLFC ............Ansaugrateregler (Brine Line Flow Controller) BV ..............Soleventil (Brine Valve) DF..............Gleichstrom (Down Flow) Distr .............Verteilersystem (Distribution) DLFC ............Abflussrateregler (Drain Line Flow Controller) HW..............Heißwasser (Hot Water) Inj ..............Injektor N/A ...............Nicht verfügbar NBP ..............Kolben ohne Bypass (No ByPass Piston) Regen ............Regeneration...

  • Seite 9: Verfügbare Zertifizierungen

    Bitte beachten Sie die Informationen im Kapitel „Troubleshooting“, Seite 82. Falls das Problem weiterhin besteht, wenden Sie sich an Ihren Lieferanten. 1.8. Copyright © 2018 Pentair International Srl Alle Rechte vorbehalten. Ref. MKT-IM-030 / A - 26.04.2018 9 / 106...

  • Seite 10: Haftungsbeschränkung

    • Fehlfunktionen durch falsche Konfiguration und/oder Dimensionierung. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls von der Garantie ausgeschlossen.

  • Seite 11: Scan & Service"-App

    Einrichtungshandbuch Fleck 2850 - SXT - Allgemeines 1.10. „Scan & Service“-App Die mobile Anwendung „Scan & Service“ ist die perfekte Unterstützung für Wartungspersonal im Arbeitsalltag. Durch einfaches Einscannen eines Identifikationslabels (1) am Ventil mit einem Smartphone werden sofort alle aktualisierten Informationen zu dem Produkt abgerufen, wie: •...

  • Seite 12: Sicherheit

    Einrichtungshandbuch Fleck 2850 - SXT - Sicherheit Sicherheit 2.1. Erläuterung der Sicherheitspiktogramme Achtung Warnung Warnt vor einer geringfügigen Warnt vor schwerwiegenden Verletzungsgefahr oder einer erheblichen Verletzungsgefahren und Gefahr von Sachschäden am Gerät oder der Gesundheitsschäden. Umwelt. Gefahr Verpflichtung Warnt vor schwerwiegender Verletzungs- Anzuwendende Norm oder Maßnahme.

  • Seite 13: Gefahren

    Einrichtungshandbuch Fleck 2850 - SXT - Sicherheit 2.3. Gefahren Sämtliche in diesem Dokument enthaltenen Sicherheits- und Schutzanweisungen müssen beachtet werden, um Verletzungen oder bleibende Personenschäden sowie Sach- oder Umweltschäden zu vermeiden. Gleichzeitig müssen sämtliche weiteren gesetzlichen Bestimmungen, Unfall- Umweltschutzmaßnahmen sowie sämtliche anerkannten technischen Bestimmungen hinsichtlich geeigneter und risikofreier Arbeitsverfahren, die im jeweiligen Nutzungsland und -ort des Geräts gelten, beachtet werden.

  • Seite 14: Hygienemaßnahmen

    Einrichtungshandbuch Fleck 2850 - SXT - Sicherheit Montage • Die Montage darf ausschließlich mit Komponenten erfolgen, die den Trinkwassernormen entsprechen; • führen Sie nach der Installation und bevor Sie das Gerät verwenden eine oder mehrere manuelle Regenerationen durch, um das Medienbett zu reinigen. Verwenden Sie bei diesen Vorgängen das Wasser nicht zum menschlichen Verzehr.

  • Seite 15: Beschreibung

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung Beschreibung 3.1. Technische Kenndaten Konstruktionsdaten/Eigenschaften Ventilkörper ..........Rotguss Gummikomponenten........EP/EPDM Gewicht (Ventil mit Steuerung) ....4,6 kg (max.) Empfohlener Betriebsdruck......1,8 - 8,6 bar Max. Eintrittsdruck ........8,6 bar Hydrostatischer Testdruck......20 bar Wassertemperatur standard.......1 - 43°C Wassertemperatur für HW mengengesteuert ........1 - 65°C Wassertemperatur für HW zeitgesteuert ...1 - 82°C Umgebungstemperatur.......5 - 40°C...
  • Seite 16 Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung Elektrik Eingangsspannung Transformator .....100 bis 240 VAC Eingangsfrequenz........50 bis 60 Hz Ausgangsspannung Transformator ....24 VAC, 60 VA Eingangsspannung Motor......24 VAC Eingangsspannung Steuerung ....24 VAC Max. Leistungsverbrauch Steuerung ..35 W Schutzklasse Steuerung......IP 22 Schutzklasse Ventil........IP 44 Stromversorgung.........230 VAC, 50/60 Hz, 60 VA, Klasse II Transiente Überspannungen.......innerhalb der Grenzen von Kategorie II Verschmutzungsgrad ........3...

  • Seite 17: Eigenschaften Der Durchflussleistung

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.1.1. Eigenschaften der Durchflussleistung Die Grafik zeigt den durch das Ventil erzeugten Druckverlust bei unterschiedlichen Durchflussmengen. Hiermit kann der maximale Ventildurchfluss in Abhängigkeit von den Systemeinstellungen (Eintrittsdruck etc.) bestimmt werden. Ebenfalls kann der Ventildruckabfall bei einem vorgegebenen Durchfluss und somit der Abfall des Systemdrucks im Vergleich zum Durchfluss bestimmt werden.

  • Seite 18: Umrisszeichnung

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.2. Umrisszeichnung 18 / 106 Ref. MKT-IM-030 / A - 26.04.2018...

  • Seite 19: Beschreibung Und Position Der Komponenten

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.3. Beschreibung und Position der Komponenten Steuerkopf Zähler* Abflussleitung Auslass Soleventil Nockenwelle Soleleitung Motor Injektorblock Kolben Einlass Regenerationstaste LCD-Display Steuerung Aufwärts-Taste Abwärts-Taste Mikroschalter *Bei zeitgesteuertem Modell nicht enthalten Ref. MKT-IM-030 / A - 26.04.2018 19 / 106...

  • Seite 20: Systemregenerationszyklus

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.4. Systemregenerationszyklus Information Dieses Ventil ermöglicht, Regenerationen im Gleich- und im Gegenstrom durchzuführen. 3.4.1. Regenerationszyklus im Gleichstrom (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet.
  • Seite 21 Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung Information Nur zu Illustrationszwecken. Prüfen Sie stets die Kennzeichnung am Ventilein- und -auslass. BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BESALZEN & LANGSAMSPÜLEN SCHNELLSPÜLEN Auslass Einlass Auslass Einlass Abfluss Abfluss Ventil Ventil...

  • Seite 22: Filtrationszyklus (Betrieb Mit 3 Zyklen)

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.4.2. Filtrationszyklus (Betrieb mit 3 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harz und anschließend aufwärts durch das Steigrohr geleitet. Verunreinigungen werden vom Harz zurückgehalten. Das Wasser wird gefiltert, während es das Medium passiert.
  • Seite 23 Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BETRIEB SCHNELLSPÜLEN NORMALER EINSATZ Auslass Einlass Auslass Einlass Abfluss Ventil Ventil Ref. MKT-IM-030 / A - 26.04.2018 23 / 106...

  • Seite 24: Konfigurationen Für Enthärter Und Filter

    Einrichtungshandbuch Fleck 2850 - SXT - Beschreibung 3.5. Konfigurationen für Enthärter und Filter 3.5.1. Automatischer Enthärter im Gleichstrom Das Ventil wird mit dem SXT-Steuerkopf 2510/2750/2850/2910, Teilenummer VCPHINDUS1, und einer Injektorbaugruppe 1600 oder 1700/1710, Teilenummern 24199-X, 24173-X oder 24555-X für Heißwasser, montiert.

  • Seite 25: Systemdimensionierung

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Systemdimensionierung 4.1. Empfehlungen 4.1.1. Injektor-/DLFC-/BLFC-Ventilkonfiguration Behälter- Harz- Injektor DLFC BLFC Ventil- durchmesser menge [in] Farbe Farbe [gpm] DF [gpm] UF [gpm] 35 - 42 Weiß 0.50 2850/ 43 - 56 Blau 1600 57 - 85 Gelb 83 - 113 114 - 198...

  • Seite 26: Bestimmen Der Erforderlichen Harzmenge

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Je nach Wasserhärte am Einlass muss die Betriebsgeschwindigkeit für die Standardenthärtung in folgendem Bereich liegen: Eingangshärte Betriebsgeschwindigkeit °f °dH [mg/l als CaCO [Bettvolumen pro Stunde] °TH 8 - 40 < 350 < 35 <...

  • Seite 27: Harzaustauschkapazität Und Anlagenkapazität

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Die maximale Weichwasserdurchflussmenge, die ein Enthärter produzieren kann, ist durch die folgende Formel vorgegeben: = Fs x BV mit: max. Betrieb Betrieb : Betriebsdurchfluss [m max. Betrieb : Betriebsgeschwindigkeit [BV/h] Betrieb BV: Harzbettvolumen [m Auf der Grundlage dieser erforderlichen Harzmenge ist es nun möglich, den benötigten Behälter zu bestimmen.
  • Seite 28 Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Entsprechende Salzmenge °f.m °dH.m Harzaustauschkapazität [g/L [pro L [pro L Harz Harz Harz [g/L ] als CaCO Harz 50,2 5,02 52,1 5,21 2,91 53,8 5,38 3,01 55,5 5,55 58,5 5,85 3,27 62,7 6,27 66,9 6,69 3,74...

  • Seite 29: Ventilkonfiguration

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung 4.2.4. Ventilkonfiguration Anhand von Harzmenge, Behältergröße und Harzkenndaten kann die erforderliche Ventilkonfiguration bestimmt werden. Die Harzkenndaten geben die Rückspülgeschwindigkeit sowie die Besalzungs- und Langsamspülgeschwindigkeit an, die eingehalten werden müssen, um eine ordnungsgemäße Regeneration der Anlage zu gewährleisten.

  • Seite 30: Berechnen Der Zyklusdauer

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung 4.2.5. Berechnen der Zyklusdauer Nun sind die Harzmenge, die Behältergröße, die Kapazität des Enthärters und die Ventilkonfiguration bestimmt. Der nächste Schritt ist die Berechnung der Regenerationszyklusdauer, die von der Ventilanordnung und erneut von den Harzkenndaten abhängt. Information Die vorprogrammierten Zyklusdauern sind nur die standardmäßige Werkprogrammierung und müssen an die Systemanforderungen angepasst werden.
  • Seite 31 Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Berechnen der Besalzungsdauer: Ausgehend vom Besalzungsinjektordurchfluss bei Arbeitsdruck: mit: Besalzen Sole Absaugen : Besalzungsdauer [min] Besalzen : abzusaugende Solemenge [L], siehe Berechnung der Sole Befülldauer Seite 32 : Injektordurchfluss Besalzen [L/min] Absaugen Information Multiplizieren Sie die Salzmenge in kg mit 3, um eine Annäherung an die abzusaugende Solemenge zu erhalten.

  • Seite 32: Salzmengenbestimmung

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung Berechnen der Befülldauer: Der Befülldurchfluss wird durch den Ansaugrateregler (BLFC) gesteuert. Das Verhältnis zwischen der Größe des BLFC, der Behältergröße und der Harzmenge ist in den Ventilkenndaten angegeben. Berechnen der Befülldauer: mit: Befüllen BLFC : Befülldauer [min] Befüllen...
  • Seite 33 Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung INJEKTOR 1 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 2 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 3 Gesamt Spülen Besalzen Eintrittsdruck [bar] Ref. MKT-IM-030 / A - 26.04.2018 33 / 106...

  • Seite 34: Injektoren 1650

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung 4.4.2. Injektoren 1650 INJEKTOR 000 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 00 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 0 Gesamt Spülen Besalzen Eintrittsdruck [bar] 34 / 106 Ref. MKT-IM-030 / A - 26.04.2018...
  • Seite 35 Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung INJEKTOR 1 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 2 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 3 Gesamt Spülen Besalzen Eintrittsdruck [bar] Ref. MKT-IM-030 / A - 26.04.2018 35 / 106...

  • Seite 36: Injektoren 1700/1710

    Einrichtungshandbuch Fleck 2850 - SXT - Systemdimensionierung 4.4.3. Injektoren 1700/1710 INJEKTOR 3C Gesamt Spülen Spülen Besalzen Besalzen Eintrittsdruck [bar] INJEKTOR 4C Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 5C Gesamt Spülen Besalzen Eintrittsdruck [bar] 36 / 106 Ref. MKT-IM-030 / A - 26.04.2018...

  • Seite 37: Installation

    Einrichtungshandbuch Fleck 2850 - SXT - Installation Installation Verpflichtung Der Zugriff auf interne Komponenten des Systems zur Durchführung jeglicher technischer Arbeiten ist nicht qualifizierten Personen strengstens untersagt. Stellen Sie sicher, dass die Stromversorgung getrennt, die Wasserzufuhr geschlossen und das System drucklos ist, bevor die vordere Abdeckung für den Zugriff auf interne Komponenten geöffnet wird.

  • Seite 38: Installationsumgebung

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.3. Installationsumgebung 5.3.1. Allgemein • Verwenden Sie ausschließlich für die Wasserenthärtung vorgesehene Solesalze. Verwenden Sie kein Streu-, Block- oder Steinsalz; • stellen Sie eine aufrechte Position des Medienbehälters sicher. Drehen Sie den Behälter nicht auf die Seite oder kopfüber und lassen Sie ihn nicht fallen.

  • Seite 39: Mechanik

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.3.4. Mechanik • Verwenden Sie keine Schmiermittel auf Mineralölbasis, wie z. B. Vaseline, Öle oder Schmiermittel auf Kohlenwasserstoffbasis. Verwenden Sie ausschließlich 100% silikonbasierte Schmiermittel; • alle Kunststoffkomponenten müssen handfest angezogen werden. Bei Anschlüssen, die keine O-Ring- Dichtung verwenden, kann PTFE (Klempner-Band) eingesetzt werden.

  • Seite 40: Anschließen Des Ventils An Die Rohrleitung

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.5. Anschließen des Ventils an die Rohrleitung Bei Gewindeanschlüssen sollte PTFE (Klempner-Band) an den Gewinden verwendet werden. Bei Schweißanschlüssen (Metallanschlüsse) dürfen die Anschlüsse an das Ventil nicht während der Lötarbeiten erfolgen. Information Zum Bestimmen der Anschlüsse siehe Kapitel 3.3. Beschreibung und Position der Komponenten, Seite 19.
  • Seite 41 Einrichtungshandbuch Fleck 2850 - SXT - Installation • Die Abbildungen oben zeigen, wie die Leitungsanschlüsse zu montieren sind; • um die Längenausdehnung des Behälters angemessen kompensieren zu können, muss die flexible Leitung horizontal angebracht werden; • eine Installation des flexiblen Leitungsanschlusses in vertikaler Position bewirkt statt einer Kompensierung der Längenausdehnung eine zusätzliche Belastung für die Ventil- und Behälterbaugruppe.

  • Seite 42: Seitlich Montierte Ventilinstallationen

    Einrichtungshandbuch Fleck 2850 - SXT - Installation • in jedem Fall jedoch können Fehler durch inkorrekte Installation und/oder Leitungsanschlüsse zu einem Garantieverlust für die Pentair-Produkte führen; • in gleicher Weise ist die Verwendung von Schmiermittel* am Ventilgewinde nicht zulässig und führt zu einem Garantieverlust für Ventil und Behälter.

  • Seite 43: Blockdiagramm Und Konfigurationsbeispiel

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.6. Blockdiagramm und Konfigurationsbeispiel Blockdiagramm Druckmesser Haupteingang Benutzerleitung Rückschlagventil zur Vermeidung von Filterkartusche Wasserschäden Bypass Druckregler Zähler Empfohlene Optionen Mischvorrichtung Kann in das Ventil integriert Abflussleitung werden Soleleitung Ventil Solebehälter Harzbehälter Abfluss Konfigurationsbeispiel Top-Montage V285SR-001 27833(CW) 27834(HW)
  • Seite 44 Einrichtungshandbuch Fleck 2850 - SXT - Installation Konfigurationsbeispiel Seitenmontage Auslass V285SR-001 A2727-63 Einlass 61415-20 27833(CW) 27834(HW) A-2816-63 18168(CW) 23473(HW) 44 / 106 Ref. MKT-IM-030 / A - 26.04.2018...

  • Seite 45: Regenerationsarten

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.7. Regenerationsarten Information Für alle Regenerationsarten verfügt das Ventil über die Optionen mit und ohne Bypass (während der Regeneration fließt kein Wasser aus dem Auslass). Mengengesteuerte, sofortige Ansteuerung Eine mengengesteuerte, sofortige Ansteuerung misst den Wasserverbrauch und regeneriert das System, sobald die berechnete Systemkapazität erschöpft ist.

  • Seite 46: Elektrische Anschlüsse

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.8. Elektrische Anschlüsse K1: Schwarz K2: Rot K3: Grün K4: Gelb K5: Blau K6: Braun W7: Orange W8: Violett W9: Weiß Transformator Information Die Mikroschalter sind an C und NC angeschlossen. 46 / 106 Ref.

  • Seite 47: Bypass

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.9. Bypass An allen Wasseraufbereitungssystemen muss ein Bypass-Ventilsystem installiert werden. Bypass-Ventile trennen den Enthärter vom Wassersystem und ermöglichen die Verwendung von nicht aufbereitetem Wasser. Reparatur- oder routinemäßige Wartungsarbeiten können ebenfalls eine Umgehung des Systems erfordern.

  • Seite 48: Anschließen Der Abflussleitung

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.10. Anschließen der Abflussleitung Information Hier werden handelsübliche Praktiken beschrieben. Lokale Vorschriften können Änderungen der nachstehend aufgeführten Empfehlungen erfordern. Wenden Sie sich an die lokalen Behörden, bevor Sie ein System installieren. Verpflichtung Die Abflussleitung muss mit einem starren 1" PVC-Rohr realisiert werden und am Abfluss muss ein Luftspalt vorhanden sein.

  • Seite 49: Anschließen Der Überlaufleitung

    Einrichtungshandbuch Fleck 2850 - SXT - Installation 5.11. Anschließen der Überlaufleitung Bei einer Fehlfunktion leitet die Überlaufarmatur des Solebehälters das überlaufende Wasser zum Abfluss, um ein Auslaufen auf den Boden zu verhindern. Diese Armatur muss sich an der Seite des Solebehälters befinden.

  • Seite 50: Programmierung

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung Programmierung 6.1. Anzeige → Betriebssymbol Wird im Betriebsmodus angezeigt; → Blinkt, wenn ein Regenerationszyklus ansteht; → Fehler-/ Wird im Fall eines Fehlers angezeigt, siehe Seite 82 oder im Informationssymbol Diagnosemodus, siehe Seite 62. Erweiterte Programmierung und Diagnosemodus: Parameteranzeige →...

  • Seite 51: Befehle

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung Regenerationszyklen: → B1: Erstes Rückspülen (bei dF2b-Regenerationsmodus); → B2: Zweites Rückspülen (bei dF2b-Regenerationsmodus); → BD: Besalzen; → BF: Solenachfüllen; → BW: Rückspülen; → RR: Schnellspülen. Datenanzeige → PM-Anzeige Wird angezeigt, wenn die Steuerung auf US-Einheiten eingestellt ist. →...

  • Seite 52: Regenerationszeit (Rt)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.4.2. Regenerationszeit (RT) Legen Sie die Regenerationszeit fest. Stellen Sie die Regenerationszeit mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.4.3. Eingangshärte (H) Bestimmen Sie die Eingangshärte in °tH. Stellen Sie die Wasserhärte mit ein.

  • Seite 53: Erweiterter Programmiermodus

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5. Erweiterter Programmiermodus Information Sobald der Programmiermodus aufgerufen wurde, können alle Parameter angezeigt oder den Bedürfnissen entsprechend eingestellt werden. Je nach aktueller Programmierung werden einige Funktionen nicht angezeigt bzw. können nicht geändert werden. Information Wird im Programmiermodus (Basis- oder Hauptmodus) 5 Minuten lang keine Taste betätigt, kehrt die Steuerung in den Betriebsmodus zurück und die vorgenommenen Änderungen werden nicht...
  • Seite 54 Einrichtungshandbuch Fleck 2850 - SXT - Programmierung Parameter Optionen Definition Hinweis Zeitgesteuert Art der Regenera- tionsansteuerung Wochentag System mit einem Behälter Behälteranzahl System mit zwei Behältern Behälter 1 in Betrieb Behälter in Wird nur bei System mit zwei Behältern Betrieb angezeigt.

  • Seite 55: Aufrufen Des Erweiterten Programmiermodus

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung Parameter Optionen Definition Hinweis Solenachfüllen Rückspülen 0 bis 199 Minute Zyklusnummer Nur wenn unter „Othr“ ausgewählt ist. n=1 bis 6 Es wird R1, R2, R3 usw. angezeigt. Regenerationseinstellung für jeden Wochentag, EIN - AUS Wochentag.

  • Seite 56: Anzeigeformat (Df)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.3. Anzeigeformat (DF) Wählen Sie die Maßeinheit. Optionen: • GAL: US-Gallonen und 12-Stunden AM/PM; • Ltr: Liter und 24-Stunden. Drücken Sie oder , um die Einheit einzustellen. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.

  • Seite 57: Behälteranzahl (Nt)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.6. Behälteranzahl (NT) Wählen Sie die Anzahl der Behälter. Optionen: • NT 1: System mit einem Behälter; • NT 2: System mit zwei Behältern. Verpflichtung Das Ventil 2850 ist nur für Systeme mit einem Behälter ausgelegt, stellen Sie daher den Ventiltyp auf 1.

  • Seite 58: Eingangshärte (H)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.9. Eingangshärte (H) Stellen Sie die Eingangshärte ein. Information Der Parameter „Eingangshärte“ ist nur verfügbar, wenn bei der Steuerungsart die mengengesteuerte Regeneration eingestellt wurde. Verpflichtung Geben Sie die Eingangshärte für Enthärter in °TH, ppm oder Grains ein. Information Die Eingangshärte kann von 1 bis 1990 °TH, ppm oder Grains eingestellt werden.

  • Seite 59: Tage Bis Zwangsregeneration (Do)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.10.2 Reservekapazität (RC) Information RS SF Dieser Parameter wird nicht angezeigt, wenn bei eingestellt ist. Für die festgelegte Reservekapazität kann ein Volumen von bis zu 50% der ursprünglichen Mengenkapazität eingestellt werden. Drücken Sie oder , um die Reservekapazität einzustellen.

  • Seite 60: Regenerationszyklusdauer

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.13. Regenerationszyklusdauer Stellen Sie für jeden Regenerationszyklus die Dauer in Minuten ein. Information Wenn ein Zyklusschritt auf 0 eingestellt wird, überspringt die Steuerung diesen Schritt bei der Regeneration, aber die nächsten Schritte bleiben aktiv. Information Die verschiedenen Regenerationszyklen sind entsprechend dem für das System ausgewählten Regenerationsablauf der Reihe nach aufgelistet.

  • Seite 61: Aktueller Wochentag (Cd)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.5.15. Aktueller Wochentag (CD) Stellen Sie den aktuellen Wochentag ein. Information Der aktuelle Wochentag wird mit D1 (Montag) bis D7 (Sonntag) wiedergegeben. Drücken Sie oder , um den aktuellen Wochentag einzustellen. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.

  • Seite 62: Filterprogrammierung

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.6. Filterprogrammierung Um das Ventil als Filter zu nutzen, stellen Sie im erweiterten Programmiermodus den Regenerationsmodus (VT) auf Filter (FLtr). Die Steuerung zeigt nur die für den Filtermodus erforderlichen Einstellungen an. Diese sind: Art der Regenerationsansteuerung (CT), Tage bis Zwangsregeneration (DO), Regenerationszeit (RT), Rückspülen (BW), Schnellspülen (RR), Wochentag (Dn) und aktueller Wochentag (CD).

  • Seite 63: Stunden Seit Der Letzten Regeneration (Hr)

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.7.4. Stunden seit der letzten Regeneration (HR) Information Zeigt die Stunden seit der letzten Regeneration an, was die Dauer des aktuellen Betriebszyklus wiedergibt. Anzeige der Stunden seit der letzten Regeneration: 6.7.5. Menge seit der letzten Regeneration (HR) Information Zeigt die seit der letzten Regeneration verbrauchte Menge (l) an.

  • Seite 64: Zurücksetzen Der Steuerung

    Einrichtungshandbuch Fleck 2850 - SXT - Programmierung 6.8. Zurücksetzen der Steuerung Information Es gibt zwei Möglichkeiten, um die Steuerung zurückzusetzen. 6.8.1. Soft Reset (SR) Achtung Alle Parameter werden auf Werkseinstellung zurückgesetzt, außer der verbleibenden Menge bei mengengesteuerten Systemen und den Tagen seit der letzten Regeneration bei zeitgesteuerten Systemen.

  • Seite 65: Inbetriebnahme

    Einrichtungshandbuch Fleck 2850 - SXT - Inbetriebnahme Inbetriebnahme Information Dieses Kapitel gilt für Standard-Regenerationen. Wenn die aktuelle Regeneration keine Standard-Regeneration ist und Sie Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. 7.1. Prüfen von Wasserfüllung, Abfluss und Wasserdichtigkeit 7.1.1. Einschalten des Enthärters mit SXT-Steuerung Mit dem Bypass noch in Bypass-Position (Ventilein- und -ausgang geschlossen), schließen Sie die SXT- Steuerung an die Stromquelle an.

  • Seite 66: Desinfizieren

    Einrichtungshandbuch Fleck 2850 - SXT - Inbetriebnahme Befüllen Sie den Solebehälter mit Salz. Sie können den Wasserstand im Solebehälter markieren, wenn dieser vollständig mit Wasser und Salz gefüllt ist. In Zukunft können Sie nach jeder Regeneration visuell prüfen, ob die nachgefüllte Wassermenge zwischen den beiden angebrachten Markierungen liegt.

  • Seite 67: Elektrochlorung

    Einrichtungshandbuch Fleck 2850 - SXT - Inbetriebnahme Enthärter mit Solebehälter Führen Sie eine Rückspülung des Enthärters durch und geben Sie die erforderliche Menge Hypochloridlösung in den Solebehälter. Der Solebehälter muss mit Wasser gefüllt sein, damit die Lösung im Enthärter verteilt werden kann. Fahren Sie mit der normalen Regeneration fort.

  • Seite 68: Betrieb

    Einrichtungshandbuch Fleck 2850 - SXT - Betrieb Betrieb 8.1. SXT-Steuerung 8.1.1. Anzeige während des Betriebs Beispiele: • Ventil in Betrieb mit Uhrzeit: • Ventil in Betrieb mit verbleibender Menge bis Regeneration: • Verbleibende Tage bis zur nächsten Regeneration: • im mengengesteuerten Regenerationsmodus, verbleibende Reserve: 1223 Liter: •...

  • Seite 69: Empfehlungen

    Einrichtungshandbuch Fleck 2850 - SXT - Betrieb 8.1.2. Empfehlungen • Verwenden Sie ausschließlich Regenerationssalze zur Wasserenthärtung gemäß Richtlinie EN973; • für einen optimalen Systembetrieb wird die Verwendung reiner Salze ohne Verunreinigungen empfohlen (zum Beispiel Salz-Granulat); • während des Desinfektionsvorgangs (sowohl bei Flüssig- als auch bei Elektrochlorung) können Chlorkomponenten freigesetzt werden, welche die Lebensdauer der Ionenaustauschharze verkürzen können.

  • Seite 70: Betrieb Während Eines Stromausfalls

    Einrichtungshandbuch Fleck 2850 - SXT - Betrieb 8.1.4. Betrieb während eines Stromausfalls • Während eines Stromausfalls werden die aktuelle Ventilstellung, die vergangene Zeit des Zyklusschritts und die Uhrzeit 24 Stunden gespeichert und wiederhergestellt, wenn die Stromversorgung wieder gewährleistet ist; • wenn der Strom während einer Regeneration ausfällt, speichert die Steuerung die aktuellen Regenerationsdaten.

  • Seite 71: Wartung

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung Wartung Verpflichtung Um ein einwandfreies Funktionieren des gesamten Systems zu gewährleisten, müssen Reinigung und Wartung in regelmäßigen Intervallen erfolgen und im Wartungskapitel der Benutzeranleitung dokumentiert werden. 9.1. Empfehlungen 9.1.1. Original-Ersatzteile verwenden Achtung Verwenden Sie ausschließlich Original-Ersatzteile und vom Hersteller empfohlenes Zubehör, um einen korrekten Betrieb und die Sicherheit des Geräts zu gewährleisten.

  • Seite 72: Austauschen Der Steuerung

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.2. Austauschen der Steuerung Vorgehen Lösen Sie (2) und öffnen Sie die Abdeckung (1). Drücken Sie die Steuerung (3) heraus. Drücken Sie die Klemmen der Steuerung nach Innen (5) und öffnen Sie die Abdeckung der Steuerung (4).

  • Seite 73: Austauschen Der Mikroschalter

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.3. Austauschen der Mikroschalter Vorgehen Lösen Sie (2) und öffnen Sie die Abdeckung (1). Drücken Sie die Steuerung (3) heraus. Schrauben Sie die Schrauben (5) mit einem Philips-Schraubendreher heraus. Entfernen Sie die Mikroschalter (4) und tauschen Sie sie aus. Befolgen Sie für den Wiederzusammenbau die obigen Schritte in umgekehrter Reihenfolge.

  • Seite 74: Austauschen Der Nockenscheiben

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.4. Austauschen der Nockenscheiben Vorgehen Bauen Sie die Mikroschalter aus, siehe 9.2.3. Austauschen der Mikroschalter, Seite 73. Entfernen Sie mithilfe einer Zange den Sicherungsring (1) und lösen Sie den Arm (2). Entfernen Sie mithilfe einer Zange den/die Stift(e) und/oder 5) und die Nockenscheibe(n) und/oder 6).

  • Seite 75: Zerlegen/Austauschen Von Steuerkopf Und Motor

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.5. Zerlegen/Austauschen von Steuerkopf und Motor Vorgehen Lösen Sie (2) und öffnen Sie die Abdeckung (1). Drücken Sie die Steuerung (3) heraus. Entfernen Sie mithilfe einer Zange den Sicherungsring (11) und lösen Sie den Arm (4). Schrauben Sie mit einem flachen Schraubendreher oder einem 11-mm-Schraubenschlüssel die Schrauben (10) heraus.

  • Seite 76: Austauschen Von Kolben Und/Oder Dichtungen Und Distanzringen

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.6. Austauschen von Kolben und/oder Dichtungen und Distanzringen Achtung Verwenden Sie nur zugelassene silikonbasierte Schmiermittel oder Seifenwasser. Vorgehen Entfernen Sie den Steuerkopf, siehe“Zerlegen/Austauschen von Steuerkopf und Motor”, Seite 75. Entfernen Sie mithilfe einer Zange den Stift (5) und den Arm (4). Entfernen Sie den Kolben (3) mithilfe einer Zange.
  • Seite 77 Einrichtungshandbuch Fleck 2850 - SXT - Wartung Ref. MKT-IM-030 / A - 26.04.2018 77 / 106...

  • Seite 78: Reinigen Des Injektors

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.7. Reinigen des Injektors Vorgehen Lösen Sie mit einem 16-mm-Schraubenschlüssel die Mutter (3), um das Rohr (4) freizugeben. Lösen Sie mit einem 8-mm-Schraubenschlüssel die Schrauben (1) und entfernen Sie die Injektorbaugruppe (2). Entfernen Sie mit einem flachen Schraubendreher die Injektordüse (7) und den Injektorschaft (8) vom Injektorkörper (10).

  • Seite 79: Reinigen Des Ansaugratereglers (Blfc)

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.8. Reinigen des Ansaugratereglers (BLFC) Vorgehen Lösen Sie mit einem 16-mm-Schraubenschlüssel die Muttern (2) und entfernen Sie das Rohr (1). Entfernen Sie mithilfe eines 18-mm-Schraubenschlüssels den BLFC-Halter (3). Entfernen Sie das Gehäuse (4) mit einer Zange vom BLFC-Halter (3). Entfernen Sie den Durchflussregler (5) vom Gehäuse (4).

  • Seite 80: Reinigen Des Abflussratereglers (Dlfc)

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.9. Reinigen des Abflussratereglers (DLFC) Vorgehen Entfernen Sie mithilfe eines 38-mm-Schraubenschlüssels den DLFC-Halter (2). Entfernen Sie den Durchflussregler (1) mit einem flachen Schraubendreher vom DLFC-Halter (2). Reinigen Sie den DLFC (1) oder tauschen Sie ihn aus. Befolgen Sie für den Wiederzusammenbau die obigen Schritte in umgekehrter Reihenfolge.

  • Seite 81: Montieren Des Ventils Am Behälter

    Einrichtungshandbuch Fleck 2850 - SXT - Wartung 9.2.10. Montieren des Ventils am Behälter Vorgehen Schmieren Sie die Dichtungen mit zugelassenem silikonbasierten Schmiermittel. Schrauben Sie das Ventil (1) auf den Behälter (2), stellen Sie dabei sicher, dass die Gewinde nicht verkanten. Drehen Sie das Ventil (1) ohne Kraft aufzuwenden im Uhrzeigersinn, bis es arretiert.

  • Seite 82: Troubleshooting

    Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting Troubleshooting Problem Ursache Lösung Stromzufuhr unterbrochen oder Strom- Schließen Sie die Steuerung an eine kon- quelle ausgeschaltet. stante Stromquelle an. Prüfen Sie den Anschluss am Steuerkopf Wasserzählerkabel ausgesteckt/defekt. und am Wasserzählerdeckel. Tauschen Sie das Kabel aus. Enthärter regene- Stromkabel beschädigt.
  • Seite 83 Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting Problem Ursache Lösung Eisenablagerung am Ventileingang. Reinigen Sie den Ventileingang. Eisenablagerung im Ventil. Reinigen Sie Ventil und Harz. Wasserdruckabfall Ventileingang mit Fremdkörpern ver- Entfernen Sie den Kolben und reinigen stopft. Sie das Ventil. Bauen Sie die obere Düse ein oder tau- Obere Düse fehlt oder defekt.
  • Seite 84 Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting Problem Ursache Lösung Abflussrateregler verstopft. Reinigen Sie den Abflussrateregler. Reinigen oder ersetzen Sie den Injektor Injektor und/oder Filter verstopft. und/oder den Filter. Erhöhen Sie den Eintrittsdruck auf min- Geringer Wasserdruck. destens 1,8 bar. Enthärter saugt keine Sole ab Tauschen Sie die Dichtungen und Dis-...

  • Seite 85: Fehlererkennung

    Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting 10.1. Fehlererkennung Fehlercodes werden auf dem Servicedisplay angezeigt. Information Es kann bis zu 1 Minute dauern, bevor ein Fehler erkannt und angezeigt wird. 10.2. Fehlerarten und -ursachen 10.2.1. Motor blockiert / Fehler Nockenscheibensignal Information Das Ventil benötigt länger als 6 Minuten, um zum nächsten Regenerationszyklus zu springen.

  • Seite 86: Regeneration Schlägt Fehl

    Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting Stecken Sie die Anlage aus und kontrollieren Sie den Steuerkopf. Überprüfen Sie alle Platinenanschlüsse. Rufen Sie den erweiterten Programmiermodus auf. Prüfen Sie, ob Ventilart und Systemtyp in Bezug auf die Einheit richtig eingestellt sind.

  • Seite 87: Speicherfehler

    Einrichtungshandbuch Fleck 2850 - SXT - Troubleshooting 10.2.4. Speicherfehler Information Es liegt ein Speicherfehler der Steuerungsplatine vor. Setzen Sie die Anlage komplett zurück. Programmieren Sie die Anlage über den erweiterten Programmiermodus neu. Führen Sie das Ventil durch eine manuelle Regeneration. Wenn der Fehler erneut auftritt, stecken Sie die Anlage aus.

  • Seite 88: Ersatzteile

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Ersatzteile 11.1. Teileliste Steuerkopf 88 / 106 Ref. MKT-IM-030 / A - 26.04.2018...
  • Seite 89 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge VCPHINDUS1 Steuerkopf 2510/2750/2850/2910 26260 Transformator 60VA 11545 Stromkabel, europäisch, schwarz BU28712-01 Steuerungsbaugruppe SXT 2510/2750/2850/2910 BU28600 Stromkabelbaum SXT BR43346-E0 SXT-Platine, Eco programmiert BU28714 Abdeckung Frontplatte und Etikett SXT 26217-01 Abdeckungsbaugruppe, grau –...

  • Seite 90: Ventilteilliste

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.2. Ventilteilliste 90 / 106 Ref. MKT-IM-030 / A - 26.04.2018...
  • Seite 91 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge Soleventil (siehe 11.5. Teileliste Soleventil, Seite 96) 25581-ALL DLFC-Satz 1” 2850/9500 10, 12, 15, 20 und 25 gpm 1600/1650 Injektorbaugruppe (siehe 11.3. 1600/1650 Teileliste Injektor, Seite 92) 1700/1710 Injektorbaugruppe (siehe 11.4.

  • Seite 92: 1600/1650 Teileliste Injektor

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.3. 1600/1650 Teileliste Injektor Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 24199-000 Injektorbaugruppe 1600 2750/2850/2900/2910 29199-00 Injektorbaugruppe 1600 2750/2850/2900/2910 24199-0 Injektorbaugruppe 1600 2750/2850/2900/2910 24199-1 Injektorbaugruppe 1600 2750/2850/2900/2910 24199-2 Injektorbaugruppe 1600 2750/2850/2900/2910 24199-3 Injektorbaugruppe 1600 2750/2850/2900/2910 24555-0 Injektorbaugruppe 1600 HW...
  • Seite 93 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 23476 Schraube 11893SP Injektorabdeckung 10229SP Dichtung Injektorabdeckung 10227SP Injektorsieb 10913-000SP Einspritzdüse #000 10913-00SP Einspritzdüse #00 10913-0SP Einspritzdüse #0 10913-1SP Einspritzdüse #1 10913-2SP Einspritzdüse #2 10913-3SP Einspritzdüse #3 10914-000SP Injektorschaft #000...

  • Seite 94: 1700/1710 Teileliste Injektor

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.4. 1700/1710 Teileliste Injektor 94 / 106 Ref. MKT-IM-030 / A - 26.04.2018...
  • Seite 95 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 24173-3 Injektorbaugruppe 1700/1710 24173-4 Injektorbaugruppe 1700/1710 24173-5 Injektorbaugruppe 1700/1710 23477 Schraube 11893SP Flache Injektorabdeckung 10229SP Dichtung Injektorabdeckung 17777-03 Injektorkörper 15414 Baugruppe Mutter und Schneidring ½" 15413 Winkelanschluss, Außengewinde 1,2 t x 3/8”...

  • Seite 96: Teileliste Soleventil

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.5. Teileliste Soleventil Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge Soleventil 1600 Baugruppe 2750 ohne Bypass/2850 26909-0.25 0,25 gpm Soleventil 1600 Baugruppe 2750 ohne Bypass/2850 26909-0.50 0,50 gpm Soleventil 1600 Baugruppe 2750 ohne Bypass/2850 1 26909-1 Soleventil 1650 Baugruppe 2850 ohne Bypass 0,25 BU28796-0.25...
  • Seite 97 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 19337 Solerohr 1600 2850 ohne Bypass, Kunststoff 16508-01 Solerohr 1600/1650 2850 mit Bypass Soleventil 1700 Baugruppe 2750 ohne Bypass/2850 mit 26991-1.2 Bypass/2910 1,20 gpm Soleventil 1700 Baugruppe 2750 ohne Bypass/2850 mit 26991-2.0 Bypass/2910 2,00 gpm Soleventil 1700 Baugruppe 2750 ohne Bypass/2850 mit...

  • Seite 98: Sicherheitssoleventil

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.6. Sicherheitssoleventil 98 / 106 Ref. MKT-IM-030 / A - 26.04.2018...
  • Seite 99 Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 60014SP Sicherheitssoleventil, 2310 26746 Winkelbaugruppe, Sicherheitssoleventil 11183-01SP O-Ring 19625SP Kunststoffmutter Soleventil 1650 PWG19649 Verteiler Ventilkegelbaugruppe, Sicherheitssoleventil, mit O- PWG19652-01 Ring 18312SP Halterung, Abfluss PWG19803 Armbaugruppe, Sicherheitssoleventil PWG19645 Körper, Sicherheitssoleventil, 2310 19805SP...

  • Seite 100: Liste Sicherheitssoleventile

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.7. Liste Sicherheitssoleventile 2300 2310 2350 BV 44 Pos- Solesys Teilen- Menge der Mindestbe- Beschreibung ummer Baugruppe stellmenge 27833 Sicherheitssoleventil 2300, ohne Luftsperre 27834 Sicherheitssoleventil 2300, HW, ohne Luftsperre 1600 60067-03 Sicherheitssoleventil 2310, ohne Luftsperre 25687 Soleventil 44, 914 mm 18961...

  • Seite 101: Liste Luftsperren

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.8. Liste Luftsperren Pos- Solesys Teilen- Menge der Mindestbe- Beschreibung ummer Baugruppe stellmenge 18168 Luftsperre 500 A, 915 mm (36") 1600 26773 Luftsperre 500 A, 1m25 23473 Luftsperre 500 HW 18979 Luftsperre 900, 1m88 1710 BU28510 Luftsperre 900, 1m10 18980...

  • Seite 102: Teileliste Verteilersystem

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.9. Teileliste Verteilersystem Achtung Beachten Sie die Ventilgrößenkonfiguration, um zu vermeiden, dass Harz durch das Ventil ausläuft. Information Die 0,2 mm Schlitze werden für Enthärtungssysteme verwendet und die 0,5 mm Schlitze für Filtersysteme. 11.9.1.

  • Seite 103: Teileliste Zähler

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.10. Teileliste Zähler Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge 18391 Zählerbaugruppe 1” elektrisch 18330 Zählerabdeckung, elektrisch 14959-20 Zählerkörper 1”, indust. 11737SP Schraube TH M5x12 13509SP Flügelradzähler außer 2” und 3” 13882SP Flügelradstab für 13509 28076 Zählerbaugruppe 1½”, elektrisch...

  • Seite 104: Bauteilliste Ce-Konformität Und Sonstige Bauteile

    Einrichtungshandbuch Fleck 2850 - SXT - Ersatzteile 11.11. Bauteilliste CE-Konformität und sonstige Bauteile Verschneidungsbaugruppe Drehadapter Seitenmontage Satz 8 Menge der Mindestbe- Posten Teilenummer Beschreibung Baugruppe stellmenge BU61564-10 Verschneidungsbaugruppe 1" Industrieumgebung 61415-20 Drehadapter Seitenmontage Satz 8 Baugruppe obere Düse 2” und Stift 104 / 106 Ref.

  • Seite 105: Entsorgung

    Abfallverwertungsanlage, die der geltenden Gesetzgebung des Installationslandes entspricht, recycelt werden. Dies hilft, die Belastungen für Umwelt, Gesundheit und Sicherheit zu reduzieren und Recycling zu fördern. Pentair nimmt keine gebrauchten Produkte zum Recycling entgegen. Wenden Sie sich für weitere Informationen an Ihr örtliches Recyclingzentrum.
