8 Raccordement

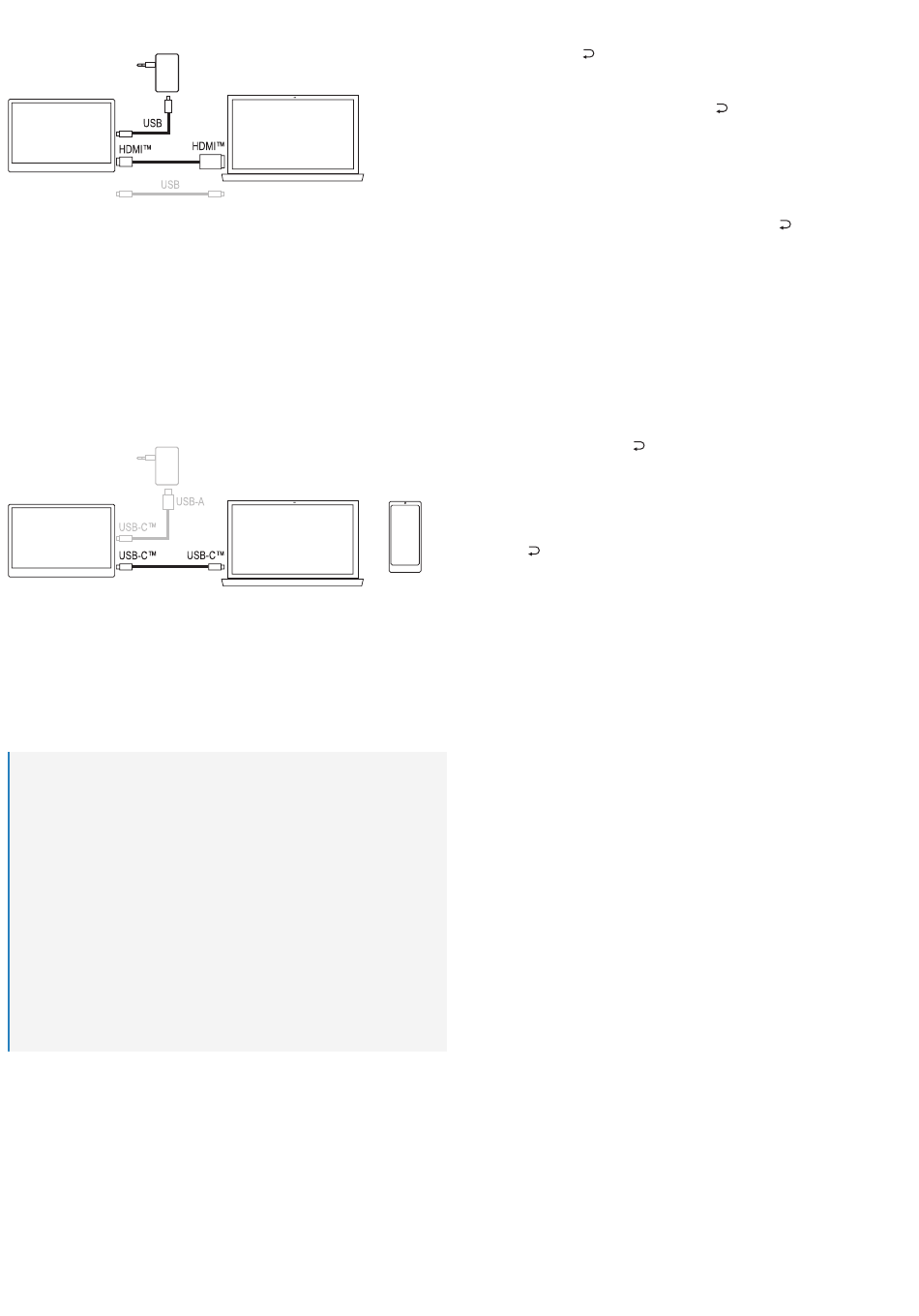

8.1 Liaison vidéo via HDMI
Grâce au câble fourni, reliez la prise mini-HDMI (11) du moniteur à la sortie vidéo de l'appa-
reil de lecture que vous utilisez (un ordinateur par exemple).
Pour l'alimentation électrique, la prise USB-C™ (8) doit être reliée, par exemple, à un bloc
d'alimentation USB adéquat (non fourni). Cette prise prend en charge les chargeurs USB-
PD. Si vous utilisez un bloc d'alimentation USB classique (tension de sortie : 5 V/CC), le
courant de sortie doit être d'au moins 2 A (3 A recommandés si vous réglez la luminosité
de l'image à un niveau plus élevé).
Utiliser la fonction d'écran tactile n'est possible que via la prise vidéo USB-C™ (9) [il en va
de même pour la transmission de données pour un clavier/une souris USB raccordé(e) à
la prise micro-USB (6)]. Reliez donc cette prise à l'ordinateur, par exemple, pour utiliser la
fonction d'écran tactile.
Selon les prises de raccordement disponibles (USB-C™ ou USB-A) de l'alimentation USB
ou du PC, vous pouvez utiliser les deux câbles USB fournis.
8.2 Liaison vidéo via USB-C™
La prise USB-C™ (9) permet aussi bien la liaison vidéo que l'alimentation électrique. Cette
prise sert par ailleurs à la fonction d'écran tactile [il en va de même pour la transmission de
données pour un clavier/une souris USB raccordé(e) à la prise micro-USB (6).
Si l'appareil de lecture utilisé (un smartphone par exemple) ne fournit pas assez de courant
pour alimenter le moniteur, vous devez aussi relier la prise USB-C™ (8), à un bloc d'ali-
mentation USB par exemple (d'où la représentation en gris sur l'image ci-dessus). Cette
prise prend en charge les chargeurs USB-PD. Si vous utilisez un bloc d'alimentation USB
classique avec une tension de sortie de 5 V/CC, le courant de sortie doit être d'au moins
2 A (3 A recommandés si vous réglez la luminosité de l'image à un niveau plus élevé).
Important :
Pour un PC moderne qui offre toutes les caractéristiques fonctionnelles via une
prise USB-C™ (données vidéo, alimentation électrique, données USB), un seul câble
suffit donc.
Veuillez noter qu'il existe de nombreux appareils dotés d'une prise USB-C™ qui ne
permettent pas de liaison vidéo à cette prise. Respectez impérativement leur mode
d'emploi !
Si vous utilisez le moniteur avec une console de jeu « Nintendo Switch™ », notez que
celle-ci ne permet un signal vidéo 720 p que si le moniteur est alimenté par un bloc
d'alimentation de 5 V/CC.
Si vous utilisez un bloc d'alimentation USB-PD, un signal vidéo 1080 p est possible,
de même que la charge de la console de jeu.
Si vous utilisez un bloc d'alimentation USB-PD, sa puissance de sortie doit être d'au
moins 15 W. En association avec une « Nintendo Switch™ », nous recommandons
30 W minimum, ou plus, pour garantir la charge.
Vous pouvez alimenter le moniteur avec une batterie externe. Dans ce cas, nous
recommandons une puissance de sortie de 18 W minimum.
9 Utilisation
Allumer/éteindre le moniteur
Maintenez la touche « » enfoncée pendant 3 secondes environ pour allumer ou éteindre
le moniteur.
Sélectionner l´entrée
Lorsque vous appuyez brièvement sur la touche «
à droite dans laquelle l'entrée active est marquée en couleur. Sélectionnez l'entrée que vous
souhaitez avec la touche « + » ou « – » ; confirmez votre choix avec la touche « MENU ».
Ajuster la luminosité
Lorsque vous appuyez brièvement sur la touche « – ». La touche « + » permet d'augmenter
la luminosité, la touche « – » de la diminuer. Maintenez enfoncée la touche respective plus
longtemps pour un réglage rapide. Un diagramme à bâtons avec une valeur numérique corres-
pondante indique la luminosité actuelle. Appuyez sur la touche «
(ou n'appuyez sur aucune touche pendant quelques secondes).
Utiliser l'écran tactile
Tant que le moniteur est utilisé sur un appareil qui prend en charge la fonction tactile d'un
écran externe (à partir de Windows 10 notamment), vous pouvez aussi commander le système
d'exploitation en touchant l'écran.
N'appuyez jamais trop fort sur l'écran. N'utilisez pas d'objets pour toucher l'écran tactile, uni-
quement vos doigts. Ne portez pas de gants, car ils empêchent la fonction tactile de fonction-
ner.
Appeler et utiliser le menu de réglage (OSD)
Appuyez brièvement sur la touche « MENU » : le menu de réglage (OSD) s'affiche. Si vous
n'appuyez sur aucune touche pendant quelques secondes (réglage de base : 10 secondes,
réglable de 5 à 100 secondes, voir menu « OSD Setup »), l'affichage disparaît automatique-
ment (ou appuyez sur la touche «
La rubrique du menu ou la fonction de réglage respectivement active est marquée en couleur.
La touche « + » ou « – » permet de changer la rubrique du menu ou d'effectuer un réglage
(maintenez la touche correspondante enfoncée plus longtemps pour un réglage rapide).
Avec la touche « MENU », confirmez une sélection dans le menu de réglage.
Vous pouvez revenir à la fonction de réglage précédente ou quitter le menu de réglage avec
la touche « ».
Menu « Luminance »
Fonction « Brightness » : Modifier la luminosité de l'image
Fonction « Contrast » : Modifier le contraste de l'image
Fonction « Color Preset Mode » : Sélectionner le préréglage des couleurs
Fonction « DCR » : Activer/désactiver le réglage dynamique du contraste
Fonction « HDR » (High Dynamic Range) : Activer/désactiver la plage dynamique élevée/Auto
Menu « Image Setup »
Fonction « Image Ratio » : Commutation du format d'image (« wide »/16:9 ou 4:3)
Menu « Color Setup »
Fonction « Color Temp. » : Sélectionner la température des couleurs [avec le réglage « User »,
vous pouvez modifier manuellement les valeurs des couleurs pour le rouge (« Red »), le vert
(« Green ») et le bleu (« Blue »)
Menu « OSD Setup »
Fonction « Language » : Sélectionner la langue
Fonction « Transparence » : Modifier la transparence du menu de réglage
Fonction « H.Position » : Modifier la position horizontale du menu de réglage
Fonction « V.Position » : Modifier la position verticale du menu de réglage
Fonction « Timeout » : Choisir le délai après lequel le menu de réglage disparaît automati-
quement
Menu « Reset »
Fonction « Reset » : Réinitialiser tous les paramètres aux réglages d'usine
Menu « Extra »
Fonction « Input Select » : Sélectionner l'entrée manuellement (HDMI ou USB-C™)
Fonction « Volume » : Modifier le volume sonore
Fonction « Mute » : Activer/désactiver le mode silencieux
», une petite fenêtre apparaît en haut
» pour quitter ce réglage
»).
