Installation
Câblage de l'enceinte
Épaisseur des câbles
L'enceinte FreeSpace FS4CE est conçue pour fonctionner avec des câbles de taille 18 AWG (0,8 mm
uniquement.

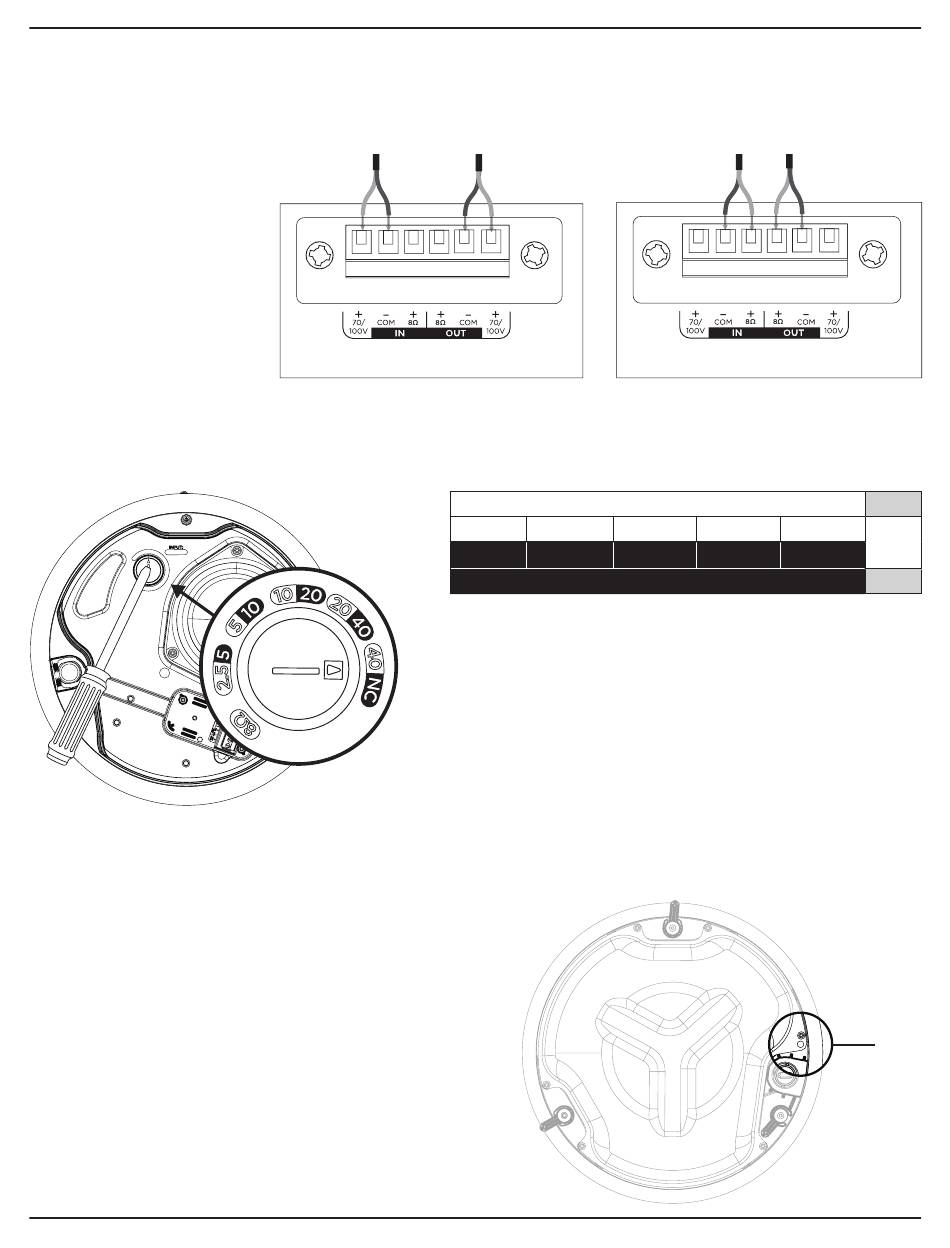

Diagrammes de
connexion
Exposez six millimètres (1/4 po)
de fil dénudé à relier aux bornes.
Remarque : La méthode de
câblage doit être conforme aux
spécifications suivantes :
Canada - CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32 ;
États-Unis - National Electrical
Code, NFPA 70 et National
Fire Alarm and Signaling Code,
NFPA 72.
Réglages de l'enceinte
Préparation de l'installation
Utilisation d'un câble de sécurité
Le code de l'urbanisme de certaines régions impose
l'utilisation d'une méthode secondaire de fixation des
enceintes aux structures porteuses pour apporter une
sécurité supplémentaire. Pour le montage, choisissez une
position, une méthode et des accessoires compatibles
avec le code de l'urbanisme local.
Bose Professional recommande l'utilisation de : (1) un fil
de sécurité ou (2) un câble de sécurité comme dispositif
de sécurité secondaire. Reportez-vous au schéma ci-
contre à droite pour prendre connaissance des points de
fixation de sécurité.
Suivez les instructions du fabricant pour toute mise
en œuvre d'un dispositif de sécurité secondaire.
22 • Français
70/100 V
2,5 W 5 W
5 W 10 W
* Réglage d'usine par
défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
BoseProfessional.com
) à 14 AWG (2,1 mm
2
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
** NC : pas de connexion (ne pas utiliser)
FreeSpace FS4CE • Notice d'installation
)
2
8 Ώ
