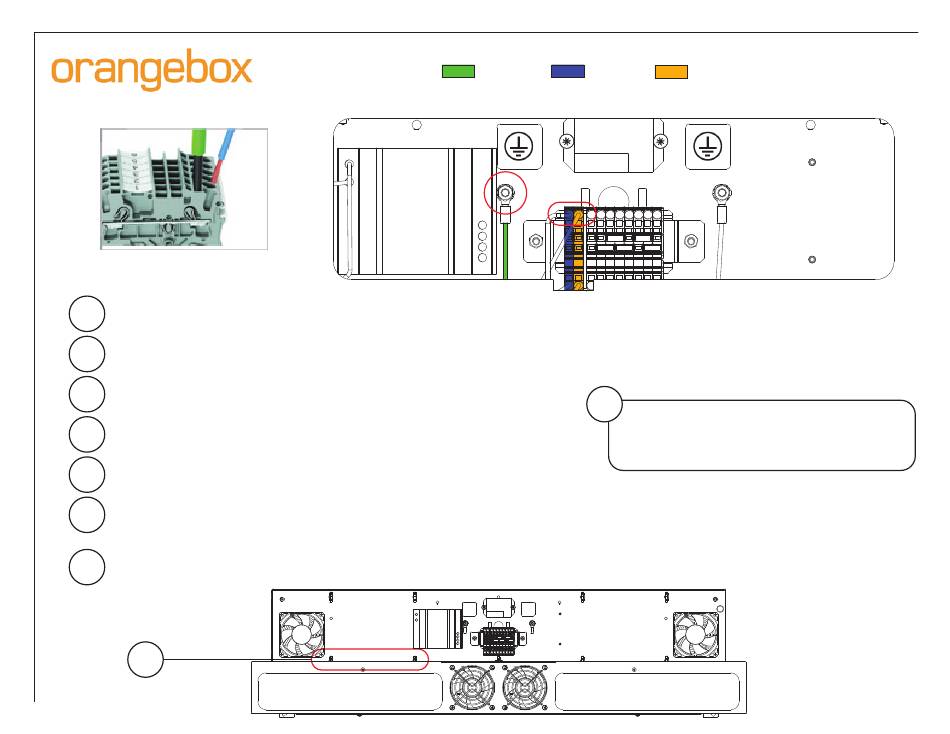

Górne okablowanie stałe (ciąg dalszy)
Wprowadzanie przewodu
za pomocą narzędzia
3
Zdjąć izolację i zakończyć przewód zasilania i neutralny stosując okucie 14AWG 2,5 mm
4 Zdjąć izolację i zakończyć przewód uziemienia końcówkę pierścieniową M5 14AWG 2,5 mm
5 Podłączyć zasilanie do pomarańczowego zacisku
6 Podłączyć przewód neutralny do niebieskiego zacisku
7 Podłączyć przewód uziemienia do kołka elementu metalowego
8
Za pomocą dołączonych zacisków kablowych zabezpieczyć przewód zasilania,
neutralny i uziemienia (lub kabel wielożyłowy, jeśli jest używany)
Nie mieszać przewodów AC i DC.
9
8a
Pokazano wersję lewą,
wersja prawa jest lustrzana
Legenda dla listwy zaciskowej – TYLKO GÓRNE ZASILANIE
Uziemienie Neutralny
(zielony) (niebieski)
Zasilanie
(pomarańczowy)
10
Na koniec wykonać kroki 1-4 jak dla
dolnego okablowania stałego
