4/ INSTALLAZIONE DELL'ARMADIO CLIMATIZZATO PER VINI
6. Installazione di due armadi climatizzati fianco a fianco
Attenzione: nel caso di due armadi climatizzati fianco a fianco, devono
essere posizionati in due strutture di mobili separate. Questo permette
una buona circolazione dell'aria attorno agli armadi, assicurando il loro
corretto funzionamento.
Se la larghezza delle due strutture fianco a fianco è inferiore a 1200 mm, è
possibile installare una sola parete tra i due armadi. Nel caso di
un'installazione standard con due strutture di larghezza 600 mm, è
possibile installare due pareti tra i due armadi climatizzati.

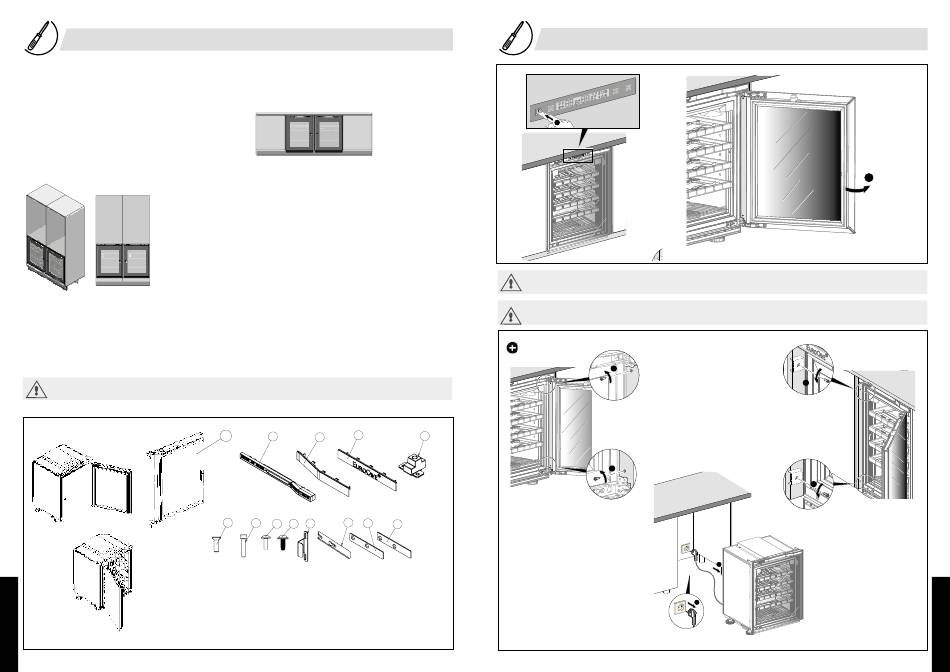

III. Reversibilità della porta
Attenzione: si consiglia di fare cambiare il senso di apertura della porta da un professionista autorizzato EuroCave.
