4. Systemkomponenten

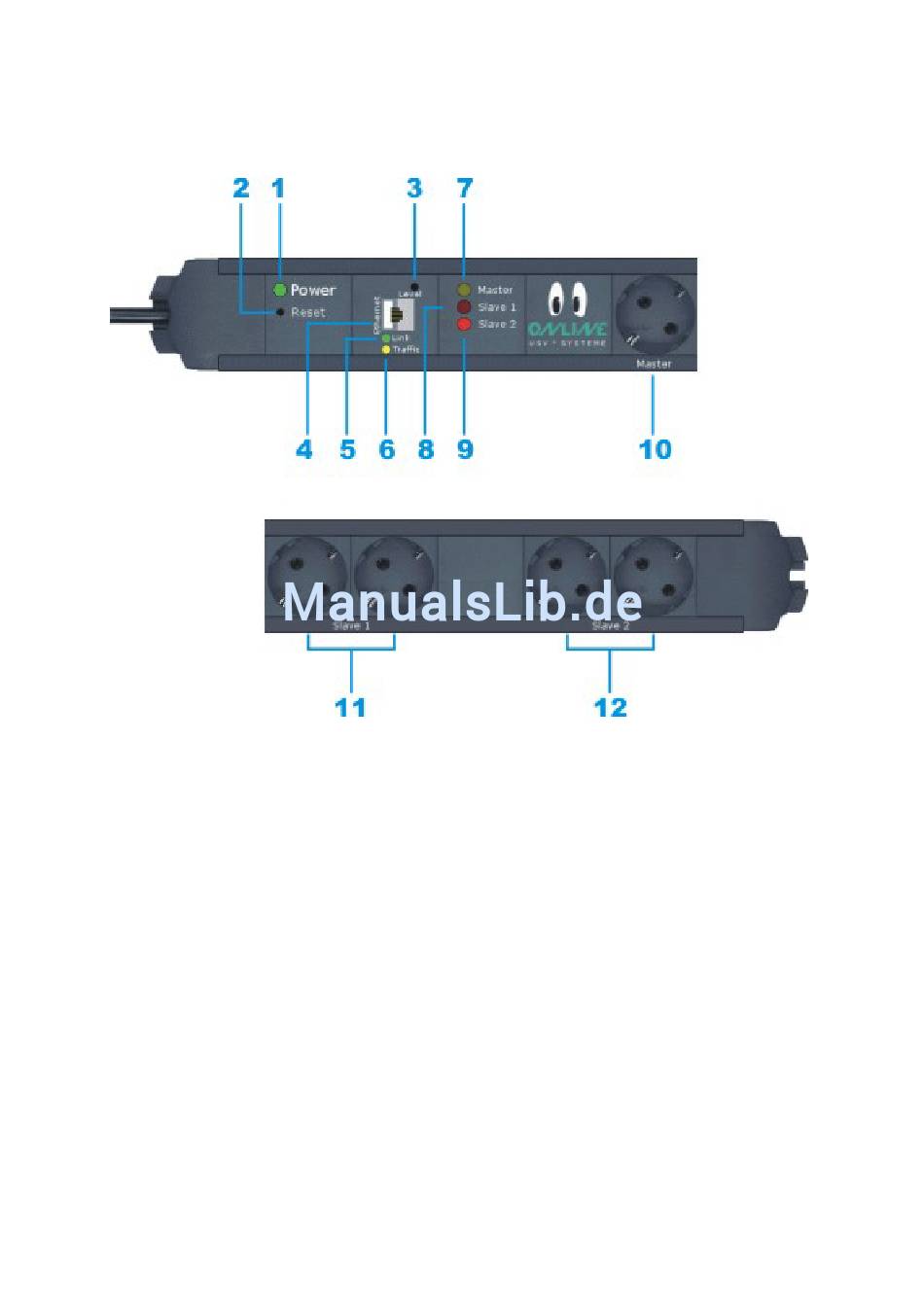

Abbildung 1: Systemkomponenten

1) Anzeige: Betriebsbereitschaft
2) Reset Taste
3) Drehregler zur Einstellung von
Sensibilität der Masterfunktion
4) Netzwerkanschluss
5) Anzeige: Netzwerkverbindung
6) Anzeige: Netzwerkverkehr
K:\3_PRODUKTE_TECHNIK\3.1_PRODUKTE\Zubehör\WEB16A5SCH\R&D_Websteckdose\R&D_Manual\Manual_WEB-Steckdose_ger_20090929.doc
7) Anzeige: Master
8) Anzeige: Slave 1
9) Anzeige: Slave 2
10) Mastersteckdose
11) Slavesteckdosenpaar 1
12) Slavesteckdosenpaar 2
