Nach Eingabe von Username und Passwort wird Zugang zum Steuerungs- und Kon-
figurationsmenü gewährt.
Username: admin
Passwort: admin
Im Menüpunkt „Network" die werksseitig eingestellte IP-Adresse, das Gateway und
die Netzmaske den individuellen Einstellungen des LAN anpassen.

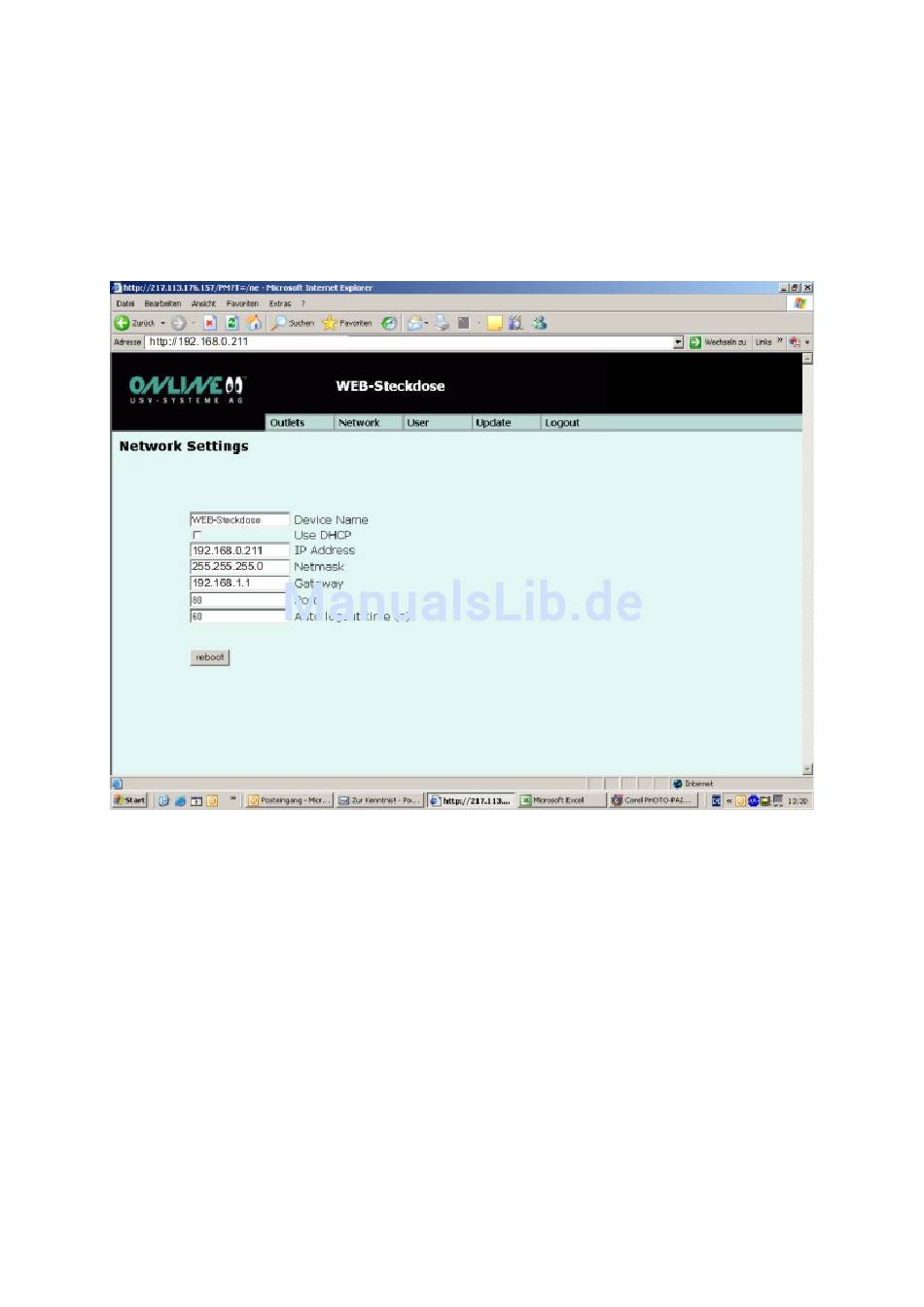

Abbildung 8: Konfigurationsmenü der WEB-Steckdose
Die Einstellungen von Netzmaske und Gateway sind dem Konfigurationsmenü des
verwendeten Routers zu entnehmen. Die IP-Adresse wird willkürlich festgelegt unter
der Voraussetzung, dass Sie im Adressbereich des LAN liegt. An diesem Beispiel
findet die IP-Adresse 192.168.2.103 Verwendung. Weiterführende Informationen zu
LAN-Netzwerkparametern sind dem Kap. 7.1.4 zu entnehmen.
Nach Eingabe der LAN-Parameter muss die WEB-Steckdose neu gebootet werden.
Hierzu Knopf „reboot" betätigen.
Nach Abschluss des Rebootvorganges wird die LAN-Verbindung zwischen WEB-
Steckdose und PC unterbrochen. Ursache hierfür ist, das die WEB-Steckdose bereits
über die neue IP-Adresse des LAN ansprechbar ist, der PC jedoch noch über die
zuvor manuell eingestellte IP-Adresse.
