Benutzerhandbuch ONLINE WEB-Steckdose Deutschland Italien Schweiz ONLINE USV-Systeme AG ONLINE UPS-Systems S.r.l. ONLINE USV-Systeme AG Dreimühlenstr. 4 Via Edison 12 Eigenheimstr. 11 D-80469 München I-20058 Villasanta (Milano) CH-8304 Wallisellen Phone +49 (0) 89 / 2423990-10 Phone +39 (0) 39 / 2051444...
Seite 2
Seite 2 von 24 K:\3_PRODUKTE_TECHNIK\3.1_PRODUKTE\Zubehör\WEB16A5SCH\R&D_Websteckdose\R&D_Manual\Manual_WEB-Steckdose_ger_20090929.doc 30.09.2009 13:02:00, S.

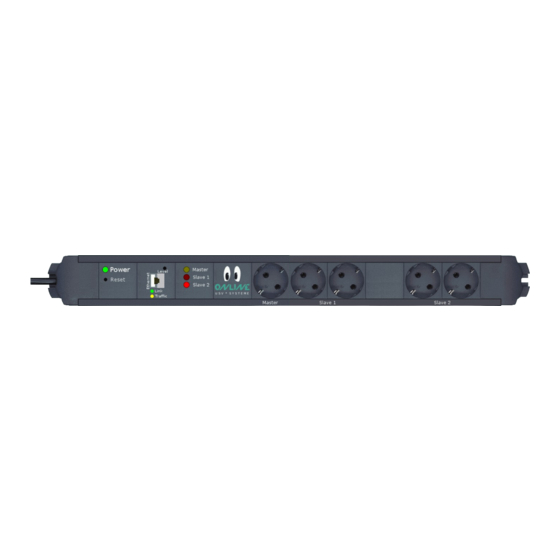

ONLINE WEB-Steckdose zum Fernschalten kleiner Rechnerumgebungen, de- zentraler Peripherie oder verteilter industrieller Automation. Die ONLINE USV-Systeme AG gehört zu den führenden Herstellern von unterbre- chungsfreien Stromversorgungen (USV). Seit 1988 beschäftigt sich das deutsche Unternehmen mit Entwicklung, Fertigung, Vertrieb und Support von USV-Systemen.
5. Master-/Slave-Funktion Die Master-/Slave-Funktion ermöglicht das gleichzeitige Schalten aller an der WEB- Steckdose angeschlossenen Verbraucher durch nur einen Tastendruck. Beispiels- weise kann ein PC-System mit Peripherie komplett angeschaltet werden indem nur der Schalter des Monitors betätigt wird. Um unbeabsichtigte Schaltvorgänge zu verhindern muss der Schaltpunkt des an der Masterbuchse angeschlossenen Verbrauchers eingestellt werden.
7.1. LAN-Konfiguration Kommunikation müssen die WEB-Steckdose und PC im selben IP-Adress- bereich liegen. Im ersten Schritt wird hierzu die IP-Adresse des PC auf den werkseingestellten IP-Adressbereich der WEB-Steckdose manuell eingestellt. 7.1.1. Manuelle Konfiguration des PC mit fester LAN IP-Adresse 1. Netzwerkverbindungen öffnen Abbildung 2: Netzwerkverbindungen öffnen 2.
Ein zusätzliches Fenster “Status von Netzwerkverbindung“ öffnet sich. Abbildung 4: Status der Netzwerkverbindung Hier Knopf „Eigenschaften“ drücken. Ein drittes Fenster „Eigenschaften von Netzwerkverbindung“ öffnet sich. 3. Auswahl Element: „Internetprotokoll (TCP/IP)“ Abbildung 5: Eigenschaften der Netzwerkverbindung Die manuelle Eingabe der IP-Adresse erfolgt im Element „Internetprotokoll (TCP/IP)“. Zum Öffnen des Konfigurationsfensters das Element markieren und durch Betätigung des Knopf „Eigenschaften“...
4. Manuelle Konfiguration der IP-Adresse am PC „Folgende IP-Adresse verwenden“ aktivieren und eine freie IP-Adresse des lokalen IP-Adressbereiches eingeben. diesem Beispiel wird IP-Adresse 192.168.0.101 beispielhaft verwendet. Abbildung 6: Manuelle Einstellung der IP-Adresse Einstellungen übernehmen durch schließen aller Fenster mit Betätigung der Knöpfe „OK“...
Nach Eingabe von Username und Passwort wird Zugang zum Steuerungs- und Kon- figurationsmenü gewährt. Username: admin Passwort: admin Im Menüpunkt „Network“ die werksseitig eingestellte IP-Adresse, das Gateway und die Netzmaske den individuellen Einstellungen des LAN anpassen. Abbildung 8: Konfigurationsmenü der WEB-Steckdose Die Einstellungen von Netzmaske und Gateway sind dem Konfigurationsmenü...
Um den Konfigurationsvorgang zum Betrieb im LAN abzuschließen muss die zuvor in Kap. 7.1.1 manuell zugewiesen IP-Adresse des PC auf die ursprünglichen Netz- werkdaten zurückgestellt werden. 7.1.3. Rückstellung des PC auf autom. Zuweisung der IP-Adresse Zum Zurückstellen analog den Schritten 1 – 3 des Kap. 7.1.1 verfahren. Im Fenster „Eigenschaften von Internetprotokoll (TCP/IP)“...
Abbildung 10: Netzwerkeinstellung mit T-Sinus 154 DSL Unter dem Menüpunkt „Netzwerkeinstellungen -> LAN“ können die Konfigurationspa- rameter abgelesen werden. Abbildung 11: LAN-Parameter 7.1.5. Testen der Administration aus dem LAN Zum Testen wird in die Adresszeile des Browsers die zuvor vergebene IP-Adresse eingegeben und mit der Eingabetaste bestätigt.
7.2. WAN-Konfiguration Der Zugriff auf die WEB-Steckdose aus dem Internet muss durch den Administrator explizit eingerichtet und zugelassen werden. Im nachfolgenden Kapitel wird diese Konfiguration am Beispiel eines Routers vom Modell T-Sinus 154 DSL der Deutsche Telekom AG erläutert. Um den Zugriff aus dem WAN auf das LAN zuzulassen, bedienen wir uns der NAT- Funktion des Routers.
Abbildung 12: Konfigurationsfenster DynDNS-Dienst Wird dem Router des LAN eine neue öffentliche IP-Adresse zugewiesen, wird diese Änderung automatisch übernommen. 7.2.2. Routerkonfiguration mit DynDNS-Service (äußere/globale Schnittstelle) Zur Verknüpfung von LAN und WAN müssen die DynDNS-Daten im Router eingetra- gen werden. Dies geschieht im Menüpunkt „Netzwerkeinstellungen -> DDNS“ des Router-Konfigurationsmenüs.
Abbildung 13: Konfiguration des Routers mit DynDNS-Service In diesem speziellen Beispiel werden die vom Verfasser beispielhaft definierten Da- ten abgebildet (Verfasser: Sven Spitzley). Nach Eingabe werden die Daten durch Betätigung des Tasters „Speichern“ übernommen. Der bisherige Konfigurationsfortschritt erlaubt einen prinzipiellen Zugriff auf das LAN aus dem WAN unter Verwendung des Domänennamen.
Abbildung 14: Konfiguration des Routers mit NAT Im Untermenü „NAT“ anfangs den Dienst aktivieren. Danach wird ein virtueller Server eingerichtet, der die Verknüpfung zwischen Domänenname und Anwendung her- stellt. Abbildung 15: Konfiguration des Routers als virtueller Server (1) Seite 17 von 24 K:\3_PRODUKTE_TECHNIK\3.1_PRODUKTE\Zubehör\WEB16A5SCH\R&D_Websteckdose\R&D_Manual\Manual_WEB-Steckdose_ger_20090929.doc 30.09.2009 13:02:00, S.
Abbildung 16: Konfiguration des Routers als virtueller Server (2) 1.) In der Spalte „interne IP“ die aus Kap. 7.1.2 an die IP-Steckdose zugewiesene IP- Adresse eingeben. 2.) Das gemeinsame Kommunikationsprotokoll ist http (hypertext-transfer-protocol). Aus dem Infomenü auf der rechten Seite des Konfigurationsmenüs kann der zum http-Protokoll gehörige Port ablesen.
Abbildung 17: Login-Menü via WAN 8. Bedienung Nach dem erfolgreichen Einloggen erfolgt die Bedienung der WEB-Steckdose über die Maske „Outlets“. Hier kann jeder Slave einzeln ein- und ausgeschaltet werden. Zusätzlich kann mit dem Button „Pulse“ die jeweilige Slavesteckdose für eine ein- stellbare Zeit ein- bzw.
9. Benutzerverwaltung In der Maske User-Settings können zwei unterschiedliche Benutzer angelegt werden. In den Werkseinstellungen sind bereits zwei vordefinierte Benutzer „user1“ und „u- ser2“ sowie der Administrator „admin“ angelegt. Die Passwörter in den Werkseinstellungen sind mit den Benutzernamen identisch: Benutzer 1: user1, Passwort = user1 Benutzer 2: user2, Passwort = user2 Für jeden Benutzer kann ein individueller Name mit Passwort festgelegt, sowie der benutzerspezifische Zugriff eingeschränkt bzw.
Um diese Funktionen zu nutzen, muss vorab eine Konfiguration analog Kap. 7.2 er- folgen. Hierbei erhält die WEB-Steckdose bzw. der vorgeschaltete Router eine öf- fentliche IP-Adresse. Bei Internetprovidern mit dynamischer IP-Adresszuweisung er- folgt dies bspw. über einen Dynamic Name Service (DDNS). Abbildung 20: Steuerung mit Handy/WAP 11.
12. Softwareupdate Zum Aufspielen einer neuen Firmware muss zuerst die notwendige Datei aus dem Download-Bereich von www.online-usv.de herunterladen werden. Nach login auf der WEB-Steckdose in die Maske „Update“ wechseln. Nach Lokalisie- rung der Datei auf der Festplatte den tatsächlichen Update Vorgang mit dem Knopf „Press“...
13. Technische Daten Abmessungen (B x H x T): 55 x 55 x 600 mm Gewicht: 1,5 kg Leistungsaufnahme im Leerlauf: 1,5 VA Betriebsspannung: 85 - 250 VAC Netzwerkanschluss: RJ45, 10 Mbit Anschlussart: 1,5 m Anschlussleitung H05VV-F 3G1,5mm² mit Schutzkontaktstecker Max.
