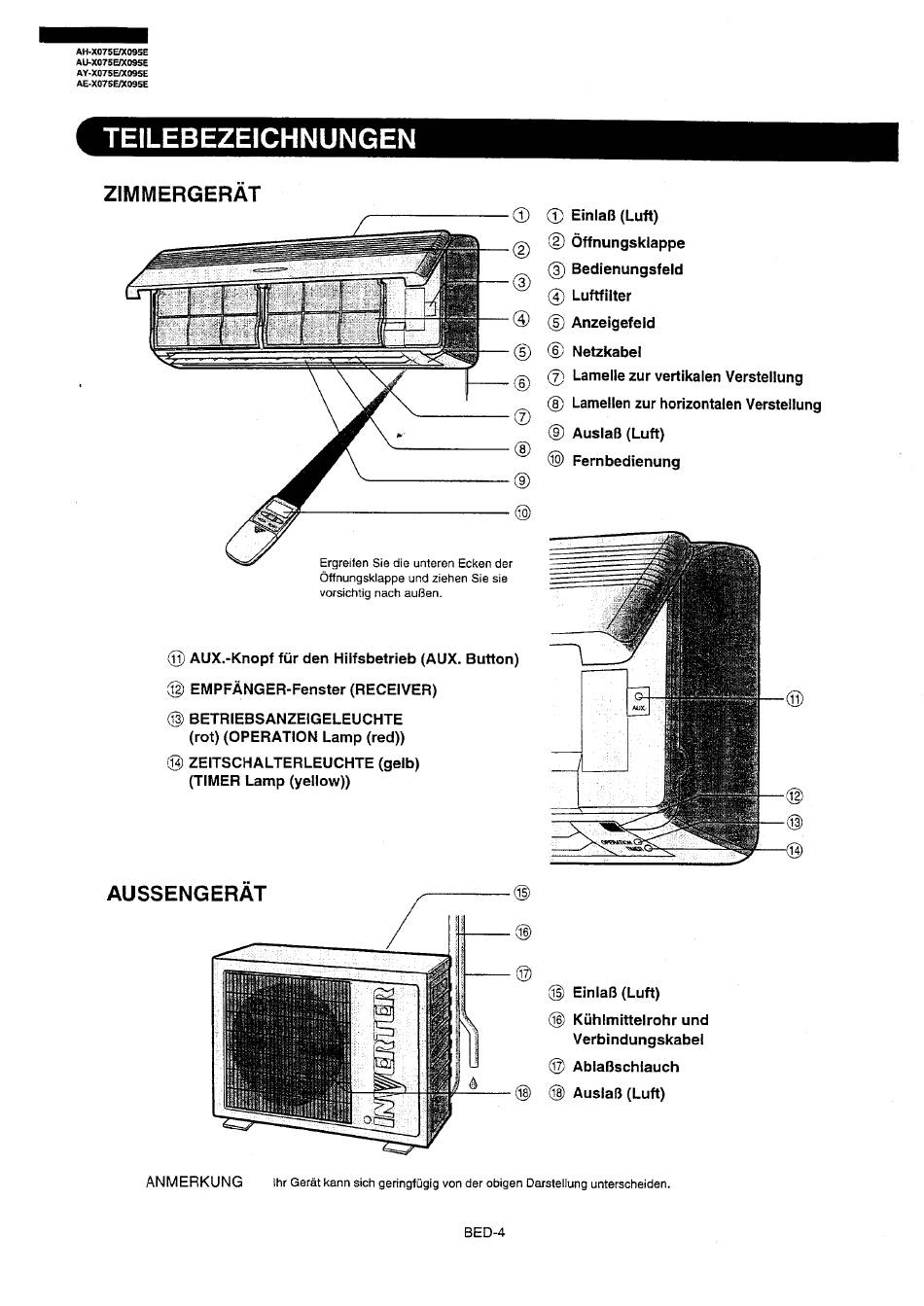

TEILEBEZEICHNUNGEN
ZIMMERGERÄT
@ AUX.-Knopf für den Hilfsbetrieb (AUX. Button)
EMPFÄNGER-Fenster (RECEIVER)
BETRIEBSANZEIGELEUCHTE
(rot) (OPERATION
@ ZEITSCHALTERLEUCHTE(gelb)
(TIMER Lamp (yellow))
AUSSENGERÄT
ANMERKUNG
Ergreifen
Sie die unteren Ecken der
Öffnungsklappeund ziehen Sie sie
vorsichtig nach auBen.
Lamp (red))
Ihr Gerät kann sich geringfügig von der obigen Darstellungunterscheiden.
O
@ Einlaß (Luff)
@ Öffnungsklappe
@ Bedienungsfeld
@ Luftfilter
@ Anzeigefeld
Netzkabel
(t)
Lamellezur vertikalen Verstellung
Lamellenzur horizontalenVerstellung
Auslaß (Luft)
Fernbedienung
g Einlaß (Luff)
@ Kühlmittelrohr
Verbindungskabel
(C Ablaßschlauch
@ Auslaß (Luft)
