CONDUCTOR / PRO
One-Touch Remote Control for ACO DSPs
User Manual
Bedienungsanleitung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HELIX CONDUCTOR

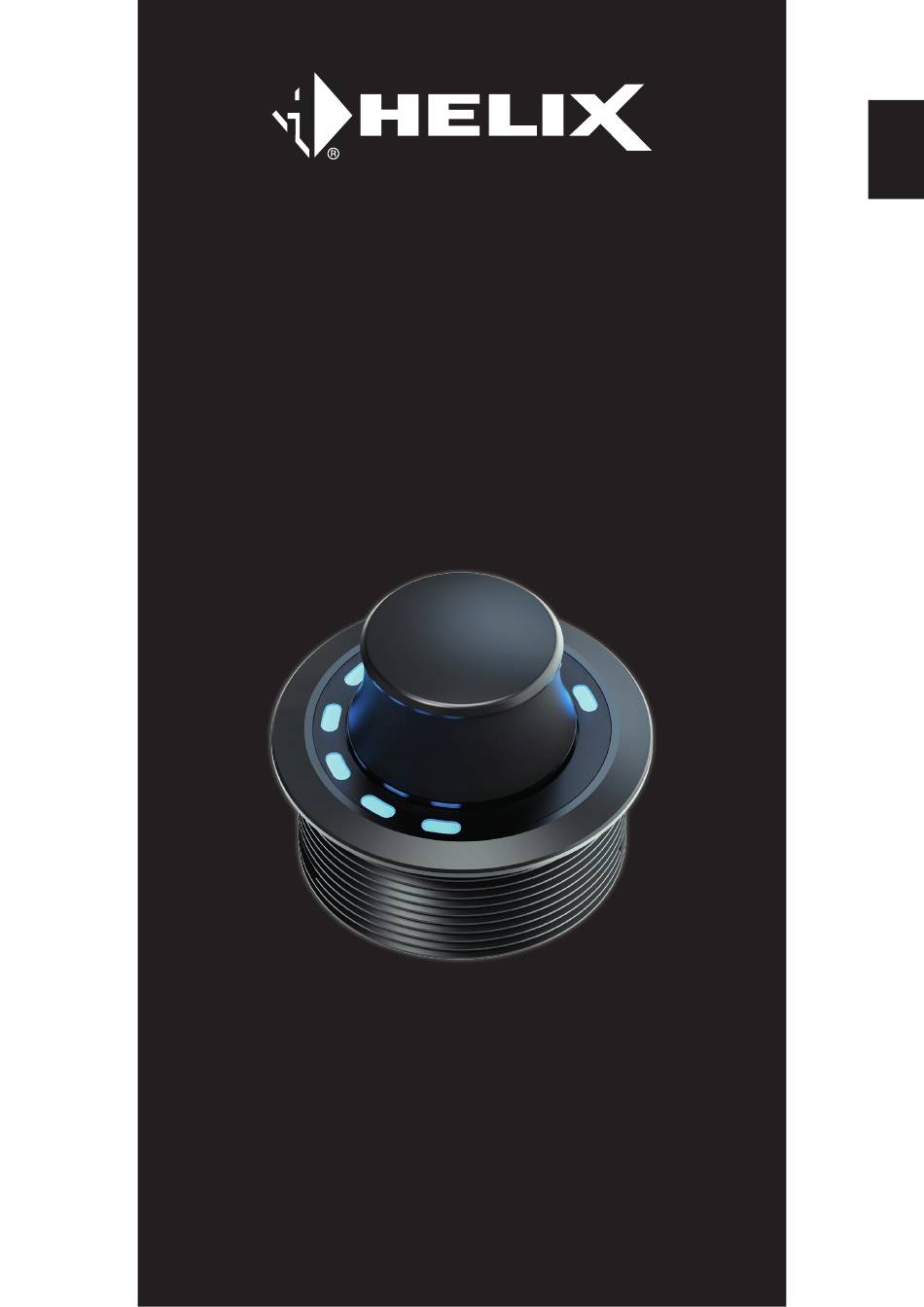

  • Seite 1 CONDUCTOR / PRO One-Touch Remote Control for ACO DSPs User Manual Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    2. Einbauhinweise & Installation ..................... 5 2.1 Montage des CONDUCTOR PROs ........................5 2.2 Montage des CONDUCTORs ..........................6 2.3 Anschluss des CONDUCTOR / PRO an einen DSP / DSP-Verstärker ............7 3. Bedienung des CONDUCTOR / PROs ................... 8 3.1 Volume Control Configuration (Lautstärkemenü 1 - 4) ................. 10 3.2 ToneControl menu ............................
  • Seite 3 Sehr geehrter Kunde, Wir gratulieren Ihnen zum Kauf dieser hochwertigen Bedieneinheit mit RGB-LED Feedback. Der CONDUCTOR / PRO wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch eine hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

  • Seite 4: Allgemeine Hinweise

    Wir empfehlen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachge- rechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind. Installieren Sie Ihren CONDUCTOR an einer trockenen Stelle im Auto. Montieren Sie das Gerät nicht in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges.

  • Seite 5: Einbauhinweise & Installation

    Setzen Sie das Gehäuse gleichmäßig in den Lochausschnitt. WICHTIG: Um Beschädigungen zu vermeiden, drücken Sie zur Montage nie- mals auf den Drehknopf in der Mitte des CONDUCTOR PROs, sondern aus- schließlich auf dessen umliegendes Gehäuse. Um den CONDUCTOR PRO korrekt auszurichten, orientieren Sie sich an der Kabeldurchführung auf der Rückseite des Gehäuses (siehe dritte Abbildung...

  • Seite 6: Montage Des Conductors

    Aluminium Knopf in der Mitte des CONDUCTORs, sondern ausschließlich auf dessen umliegendes Kunststoff-Gehäuse. Um den CONDUCTOR auszurichten, orientieren Sie sich an der 12 Uhr Mar- kierung auf dem Gehäuse (siehe vierte Abbildung links). Sollte es aufgrund der Einbausituation nicht möglich sein den CONDUCTOR in der 12-Uhr Position einzubauen, kann dieser auch in 30°-Schritten ge-...

  • Seite 7: Anschluss Des Conductor / Pro An Einen Dsp / Dsp-Verstärker

    (Kompatibel ab DSP PC-Tool Software Version 5). Der CONDUCTOR wird über den DSP mit Spannung versorgt und automatisch mit eingeschaltet. 3. Öffnen Sie das „Remote Control“-Menü (1) im DSP PC-Tool. Dort (2) können Sie nun den CONDUCTOR / PRO auswählen (2) und so dessen Konfigurationsmenü öffnen.

  • Seite 8: Bedienung Des Conductor / Pros

    3. Bedienung des CONDUCTOR / PROs Die Bedienung des CONDUCTOR erfolgt durch Drehen und Drücken des Drehreglers. Die LED-Beleuchtung gibt dabei Feedback zum ausgewählten Menü und der durchgeführten Aktion. RGB-LED Drehregler Die verschiedenen Menüs können durch einen kurzen Tastendruck gewechselt werden. Die Regelung der jeweiligen Lautstärke, bzw.
  • Seite 9 Volume 1 Volume 2 Drehen: Lautstärke regeln Drehen: Lautstärke regeln 1 x kurz drücken Lang drücken: Mute / Demute Lang drücken: Mute / Demute 2 x kurz drücken: Nächster Titel* 2 x kurz drücken: Nächster Titel* 3 x kurz drücken: Vorheriger Titel* 3 x kurz drücken: Vorheriger Titel* Extra lang drücken (5 Sek.): Bluetooth Pairing starten* Extra lang drücken (5 Sek.): Bluetooth Pairing starten*...

  • Seite 10: Volume Control Configuration (Lautstärkemenü 1 - 4)

    3. Bedienung des CONDUCTOR / PROs 3.1 Volume Control Configuration (Lautstärkemenü 1 - 4) Mit Hilfe der vier Lautstärkemenüs ist eine separate Regelung von bis zu 4 unterschiedlichen Lautstärken (Master-, Digital-, HEC/AUX-, Subwoofer-Lautstärke, Rear Attenuation etc.) möglich. Diese können wie unter Punkt 4.2 „Volume Control Configuration“ auf Seite 14 festgelegt werden.

  • Seite 11: Signal Input Selection Menu (Signalquellenauswahlmenü)

    Eingang umzuschalten Digital Input koaxial Hinweis: Der CONDUCTOR erkennt die Signaleingänge des angeschlossenen DSP / DSP-Verstärkers automatisch. Es können ausschließlich die vorhandenen Signaleingänge angewählt werden. Alle anderen Eingänge werden nicht per LED-Feedback angezeigt und sind auch nicht anwählbar. 3.4 Sound Setup selection menu (Sound Setup-Auswahlmenü)

  • Seite 12: Bluetooth Playback Control Menu (Bluetooth Wiedergabesteuerungsmenü)

    3. Bedienung des CONDUCTOR / PROs Mit dem CONDUCTOR können die 10 Sound Setup Speicherplätze des DSPs angewählt und aktiviert werden. Die Speicherplätze werden wie folgt angezeigt: Beispiele für das LED-Feedback im „Sound Setup selection“ Menü: Sound Setup Nr. 5 Sound Setup Nr.

  • Seite 13: Konfiguration In Der Dsp Pc-Tool Software

    Control-Menü. 4.1.2 Automatic switch back to Main menu (Automatische Umschaltung zum Hauptmenü) Ist die Funktion aktiviert (Enabled after 5 seconds inactivity) schaltet der CONDUCTOR nach ca. 5 Sekunden auf das eingestellte „Main menu“ zurück, sofern zuvor ein anderes Menü angewählt wurde. Ist die Funktion aus- geschaltet (Disabled) bleibt das derzeit angewählte Menü so lange ausgewählt, bis dieses durch einen kurzen...

  • Seite 14: Menü-Aktivierung

    LEDs off: Schaltet die LED-Beleuchtung komplett ab. 4.1.6 Installation orientation (Anpassung an die Einbauposition) Sollte es aufgrund der Einbausituation nicht möglich sein den CONDUCTOR in der 12-Uhr Position einzubau- en, kann dieser auch in 30°-Schritten gedreht verbaut werden. Die LED-Anzeige kann anschließend in der DSP PC-Tool Software der Einbauposition entsprechend angepasst werden ( siehe Seite 5 - 6, Montage des CONDUCTORs).

  • Seite 15: Assigned Color (Farbzuweisung)

    Rear Attenuation Volume: Bei DSP-Produkten mit VCP kann bei aktiviertem Virtual Channel Processing die Lautstärke der virtuellen Kanäle „Rear L Full“ und “Rear R Full“ separat geregelt werden. 4.2.3 Assigned color (Farbzuweisung) Hier kann jeder Volume eine individuelle Farbe zugewiesen werden, um die unterschiedlichen Volumes schnell und einfach unterscheiden zu können.

  • Seite 16: Tonecontrol

    Hier können alle wichtigen Status-Informationen des CONDUCTORs abgelesen werden. CONDUCTOR communication protocol version: Zeigt die aktuelle Version des Kommunikationsprotokolls an. CONDUCTOR firmware version: Zeigt die aktuelle Firmware-Version des CONDUCTORs an. Die Firmware wird auto- matisch beim Öffnen der DSP PC-Tool Software auf den aktuellsten Stand gebracht.

  • Seite 17: Standard-Konfiguration

    5. Standard-Konfiguration Im Auslieferungszustand sind folgende Optionen konfiguriert: • Main menu: Volume Control → Der CONDUCTOR startet immer mit ausgewählter Master Volume. • Automatic switch back to Main menu: Enabled → Der CONDCUTOR schaltet nach 5 Sekunden Inaktivität automa- tisch wieder auf das Master Volume Menü zurück.

  • Seite 18: Problembehandlung

    6. Problembehandlung Problem: CONDUCTOR zeigt Fehlercode an Sollte es zu einem Problem bei Verbindungsaufbau kommen, zeigt der CONDUCTOR verschiedene Fehlercodes an. Fehlercode 1: Ursache: Das angeschlossene Gerät wird nicht unterstützt. Der CONDUCTOR ist nur kompatibel mit Geräten, welche mit der ACO-Plattform ausgestattet sind. Ebenso kann eine Unterbrechung in der Zuleitung vorliegen, wodurch keine Ver- bindung zwischen dem DSP und CONDUCTOR zustande kommt.

  • Seite 19: Problemlösung

    (Der Mute wird durch eine rotierende, einzelne LED signalisiert / De-Mute: Der Dreh- regler muss bei angewähltem Volume Menü lange gedrückt oder gedreht werden); Eingangsquelle umschalten. Problem: Keine Verbindung mit kompatiblem Gerät möglich Mögliche Ursache: Übertragungsproblem zum DSP; inkompatible Softwareversionen. Problemlösung: CONDUCTOR Steckverbinder auf festen Sitz prüfen; CONDUCTOR und ACO-Software mit aktu- ellem DSP PC-Tool updaten.

  • Seite 20: Technische Daten

    Ø 46 x 36 mm Einbautiefe 18 mm Kompatibilität Der CONDUCTOR PRO ist ausschließlich für BRAX, HELIX und MATCH DSPs / DSP-Verstärker mit ACO (Advanced CoProcessor) und SCP (Smart Control Port) geeignet. Eine aktuelle Kompatibilitäsübersicht finden Sie auf www.audiotec-fischer.de/ conductor-pro DSP PC-Tool Kompatibilität...

  • Seite 21: Hardware Anschluss

    Abmessungen (Ø x H) Ø 46 x 28,7 mm Einbautiefe 17 mm Kompatibilität Der CONDUCTOR ist ausschließlich für BRAX, HELIX und MATCH DSPs / DSP-Verstärker mit ACO (Advanced CoProcessor) geeignet. Eine aktuelle Kom- patibilitäsübersicht finden Sie auf www.audiotec-fischer.de/conductor DSP PC-Tool Kompatibilität Version 4.75a und höher...

  • Seite 22: Rechtliche Hinweise

    8. Rechtliche Hinweise Garantiehinweise Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.
  • Seite 23 Table of contents 1. General information ........................25 2. Installation instructions......................26 2.1 Assembling the CONDUCTOR PRO ....................... 26 2.2 Assembling the CONDUCTOR ........................27 2.3 Connecting the CONDUCTOR / PRO to a DSP / DSP amplifier ..............28 3. Operating the CONDUCTOR / PRO ..................... 29 3.1 Volume Control configuration (Volume menu 1 - 4) ..................31 3.2 ToneControl menu ............................32 3.3 Signal Input selection menu ..........................32 3.4 Sound Setup selection menu ..........................
  • Seite 24 Dear Customer, Congratulations on purchasing this high-quality control unit with RGB-LED feedback. We developed the CONDUCTOR based on state-of-the-art engineering and this is reflected in its exceptional quality and the impressive use of sophisticated technologies. We hope you enjoy using this product.

  • Seite 25: General Information

    We recommend appointing a specialist to install the product, as the verification of professional installation and connec- tion of the device is a prerequisite for the warranty services. Install your CONDUCTOR in a dry place in the car. Do not fit the device near parts that radiate heat or near the vehicle’s electronic control units.

  • Seite 26: Installation Instructions

    Do not overtighten the ring, as this may cause damage to the CONDUCTOR PRO or the vehicle interior. Routing and connecting the CONDUCTOR PRO connection cable Route the 4.8 m connecting cable and connect it to the 20 cm CONDUCTOR PRO cable. CONDUCTOR...

  • Seite 27: Assembling The Conductor

    Routing and connecting the CONDUCTOR connection cable CONDUCTOR cable Route the 4.8 m connecting cable and guide it through the installation open- ing from the rear. Then connect the cable to the 20 cm CONDUCTOR cable. Connection cable iii. Inserting the CONDUCTOR Press the housing evenly into the panel cutout.

  • Seite 28: Connecting The Conductor / Pro To A Dsp / Dsp Amplifier

    35 et seq., “Configuration in the DSP PC-Tool software”. 4. To complete the process, save the settings and the activation of the CONDUCTOR / PRO in the DSP / DSP ampli- fier by clicking on the “Save” button in the DSP PC-Tool.

  • Seite 29: Operating The Conductor / Pro

    3. Operating the CONDUCTOR / PRO The CONDUCTOR is operated by turning and pressing the knob. The LED lighting provides feedback on the selected menu and the action performed. RGB LED Knob You can switch between the various menus by briefly pressing the button. The volume and the available menu options are selected by turning the knob.
  • Seite 30 3. Operating the CONDUCTOR / PRO Volume 1 Volume 2 Turn: Adjust volume Turn: Adjust volume Short press 1 x Long press: Mute / demute Long press: Mute / demute Double-press: Next track* Double-press: Next track* Triple-press: Previous track* Triple-press: Previous track* Extra-long press (5 sec.): Start Bluetooth pairing*...

  • Seite 31: Volume Control Configuration (Volume Menu 1 - 4)

    3.1 Volume Control Configuration (Volume menu 1 - 4) The four volume menus let you separately control up to 4 different volumes (master, digital, HEC/AUX, subwoofer vol- ume, Rear Attenuation, etc.). These can be set as described under point 4.2 “Volume Control Configuration” on page 36. The volume menus are restored to the most recently set values after restarting the system. If the “Startup volume” op- tion (see page 37, point 4.2.5) has been configured, the volume is switched back on at the maximum set limit level, if this was exceeded when the device was switched off.

  • Seite 32: Signal Input Selection Menu

    Digital coaxial input Note: The CONDUCTOR automatically detects the signal inputs of the connected DSP / DSP amplifier. Only the avail- able signal inputs can be selected. All other inputs are not displayed by LED feedback and cannot be selected.

  • Seite 33: Sound Setup Selection Menu

    Red: Sound Setup memory space empty, cannot be selected You can use the CONDUCTOR to select and enable the DSP’s 10 Sound Setup memory spaces. The memory spaces are displayed as follows: Examples of the LED feedback in the “Sound Setup selection” menu: Sound Setup no.

  • Seite 34: Bluetooth Playback Control Menu

    3. Operating the CONDUCTOR / PRO 3.5 Bluetooth Playback Control menu* The “Bluetooth Playback Control” menu lets you control an optionally installed Bluetooth module (play / pause, next / previous track, enable pairing mode). The menu always starts with the play / pause function (four top LEDs lit).

  • Seite 35: Configuration In The Dsp Pc-Tool Software

    4.1.2 Automatic switch back to main menu If the function is enabled, the CONDUCTOR switches back to the set “Main menu” after around 5 seconds, if another menu was previously selected. If the function is disabled, the currently selected menu remains selected until it is manually changed by briefly pressing the button.

  • Seite 36: Led Brightness

    4.1.6 Installation orientation If the installation situation prevents the CONDUCTOR from being installed in the 12 o’clock position, it can also be rotated in 30° steps for installation. The LED display can then be adapted to the installation position in the DSP PC-Tool software (see page 26 - 27, “Assembling the CONDUCTOR”).

  • Seite 37: Volume Control Range

    4.2.4 Volume control range For each of the four volumes, the gradation of the volume control can be set separately for the relevant applica- tion. 60 dB in 1.0 dB steps: This is the optimal setting for most applications. The large control range and good gradation makes it particularly suitable for the master and source volumes (HEC / AUX / Digital Input).

  • Seite 38: Conductor Status

    CONDUCTOR operation status: Shows the CONDUCTOR’s operation status. 4.5 Loading and resetting CONDUCTOR settings At this point, configuration settings of a CONDUCTOR can be imported into DSP PC-Tool 6 from older DSP PC-Tool versions (4.75a to 5) using a CONDUCTOR configuration file (“.afcc” file). In addition, the entire configuration can be reset to the factory default settings.

  • Seite 39: Default Configuration

    • LED dimming: 50 % of LED brightness → The brightness is reduced by 50 % after 8 seconds of inactivity. • Installation orientation: 0 ° rotation → The rotation is set to off by default, so the conductor’s locking notch is in the 12 o’clock position.

  • Seite 40: Troubleshooting

    6. Troubleshooting Problem: CONDUCTOR is displaying an error code If a problem occurs when establishing a connection, the CONDUCTOR displays various error codes. Error code 1: Cause: The connected device is not supported. The CONDUCTOR is only compatible with devices that are equipped with the ACO platform. There may also be an interruption in the supply line, which prevents a connection be- tween the DSP and CONDUCTOR.

  • Seite 41: Problem: No Sound

    Problem: No connection with compatible device possible Possible cause: Transmission problem to the DSP; incompatible software versions. Solution: Check the tight fit of the CONDUCTOR plug connector; update the CONDUCTOR and ACO software with the current DSP PC-Tool.

  • Seite 42: Technical Data

    Ø 46 x 36 mm Installation depth 18 mm / 0.71” Compatibility The CONDUCTOR is exclusively intended for BRAX, HELIX and MATCH DSPs / DSP amplifiers with ACO (Advanced CoProcessor) and SCP (Smart Control Port). A current compatibility overview is available at www.audiotec-fischer.de/conduc- tor-pro...
  • Seite 43 Ø 46 x 28.7 mm Installation depth 17 mm / 0.67” Compatibility The CONDUCTOR is exclusively intended for BRAX, HELIX and MATCH DSPs / DSP amplifiers with ACO (Advanced CoProcessor). A current compatibility over- view is available at www.audiotec-fischer.de/conductor DSP PC Tool compatibility...

  • Seite 44: Legal Information

    8. Legal information Warranty disclaimer The warranty service is based on the statutory regulations. Defects and damage caused by overload or improper han- dling are excluded from the warranty service. Any return can only take place following prior consultation, in the original packaging together with a detailed description of the error and a valid proof of purchase. Technical modifications, misprints and errors excepted! For damages on the vehicle and the device, caused by han- dling errors of the device, we can’t assume liability.
  • Seite 46 Audiotec Fischer GmbH Hünegräben 26 - 28 · 57392 Schmallenberg ·Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com Made in China...
