- Seite 1 N010212S Diopte!0Jd - wl!Jlewqos-.aeneg 6uns!emuesqonuqeo...

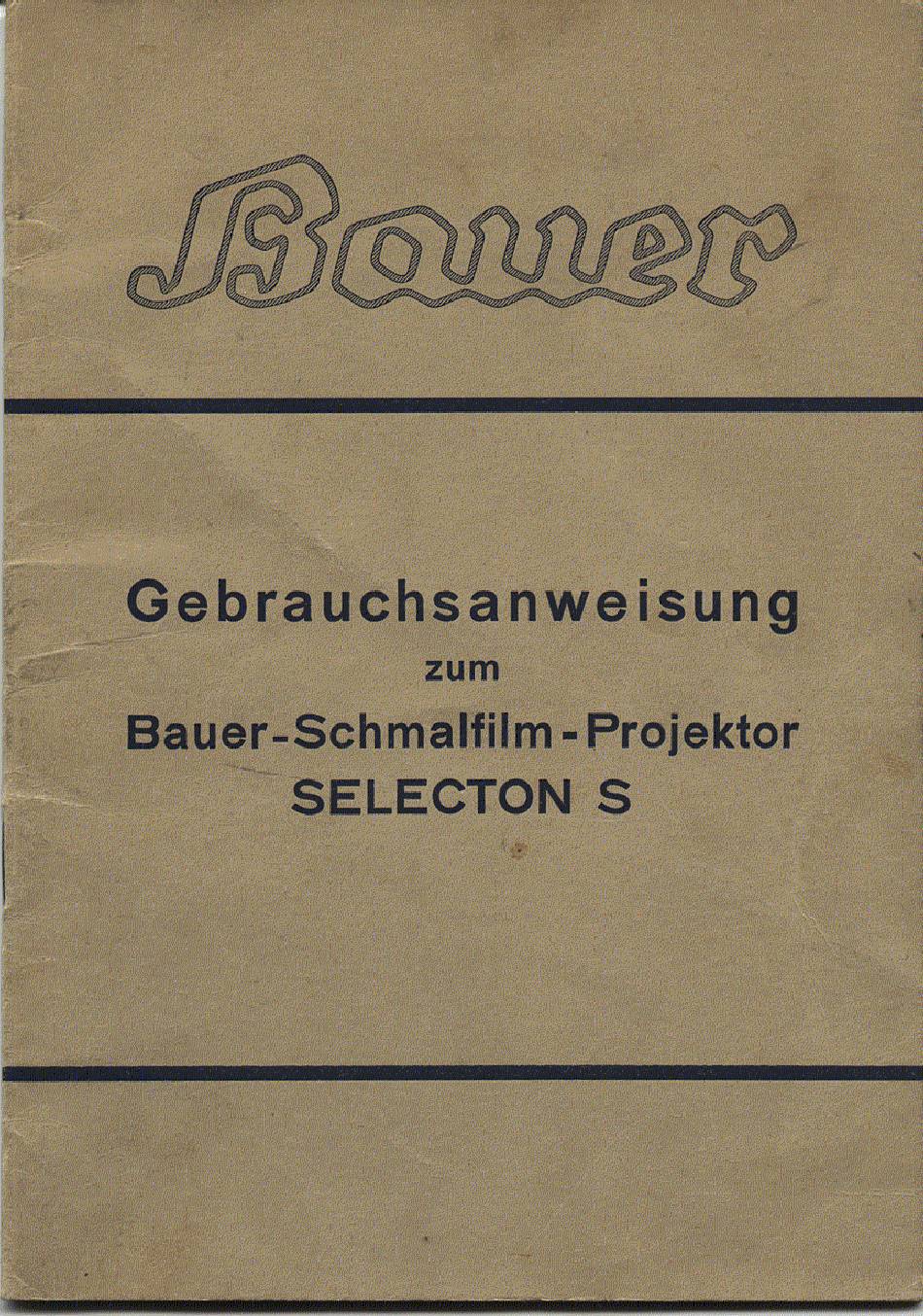

- Seite 2 Gebrauåsanweisung zum Bauer-Såmalfilm-Projektor SELECTON 10 @ Abb. Netzwiderstand für Lampe OelabIaß-Schraube Motor 11 — Filmlauf-Schema — Gehäuse [iir Lampensystem Ilöhenverstellung Kontroll-lnstrument für — Aufwickelarm Lampenstrorn Malteserkreuz- Hauptschalter Schaltrolle 15 — Bild verstellung — Verschluß-Schraube für Haube Einstell-Schraube für Objektiv Buchse für...
- Seite 3 Bei jeder Vorführung SindfolgendePunkte zu beaåten 1. Feststellen, welche Netzspannung am Spielort vorhan- ist. 2. Regelwiderstand(1) für Lampe und Motor auf Netzspan- nung einstellen. Apparat erden, Erdbuchse (6). 3. Vor Einschalten des Apparates überzeugen, 0b genügend Oel im Apparat ist und das Oel im Schauglas bis zur roten Marke sleht.
- Seite 4 9. Film einlegen entsprechend Filmlauf-Schema (11) am Apparat. Darauf achten, daß die Zähne der Transport- rollen richtig in die Perforation eingreifen, durch tasten prüfen. Den Film richtig in die Filmbahn ein- legen, sodaß er zwischen seitlichcn Führungen liegt. Film in dieser Lage halten, bis Filmtüre schlossen ist.
- Seite 5 I. Ansåluß des Apparates an das Netz Der SELECTON S kann an Gleich- Wechselstromnetze aller Spannungen von 110—240Volt angeschlossen werden. Bevor der Apparat in Betrieb ge- nommen wird, muß der Widerstand 1* auf die vorhandene Netzspannung eingestellt werden. nimmt Abschlußdeckei Gehäuse oben zieht...
- Seite 6 II. Filmlauf Die Abbildung 3 zeigt das Filmlaufschema II, wie es am Apparat angebracht ist. Die linke Hälfte gilt für Stummfilm, die rechte für Tonfilm. Die Arme 13 und 19, die beim Transport zusammengeklappt Sind, werden in die Betriebsstellung gebracht und die Peesen (Stahlfederriemen) aufgelegt. Beim Einlegen des Films ist sorgfältig darauf zu achten, daß...
- Seite 7 kreuz tritt nur ein äußerst geringer Filmzug im Bildfenster auf, was ganz besonders zur Schonung des Filmes beiträgt. Bei Vorführung von Ozaphan-FiIm (dünner Papierfilm) muß der Feder- druck gefühlsm•äßig etwas nachgelassen werden. Schraube 16 dient Scharfeinstellen des Objektivs. Beim Aus- wechseln des Objektivs muß...
- Seite 8 Blende Der SELECT ON S Wird mit einer ZweifIügel-Blende und einer Dreiflügel- Blende geliefert. I)ie zweite Blende Innenwand Haube festigt. Die Zweiflügel-Blende Wird für Vorführgeschwindigkeiten von un- gefähr 24 Bildern benützt, während die Dreiflügel-Blende bei 16 Bildern errorderlich ist, um ein Flimmern des Bildes vermeiden.
- Seite 9 Die Lampe hat Bajoneltfassung. Sie kann durch Linksdrehung um 90 Grad herausgenommen werden. Eine Reservelampe befindet sich bei dem Werkzeug. Sobald diese bei einem Defekt der ersten Lampe verwendel werden muß, ist so rasch wie möglich eine neue Ersatzlampe zu beschaffen. Einstellen des Lampensystems Nach...
- Seite 10 Vorsicht b eiden Schrauben d dürfen gelockert, aber n icht ganz herausgedreht we r den. tragen Inn en- seite Gehäuses Mutter n. die gesichert sin d. Zur Abbildung der Lampenfäden auf dem Bildschirm setzt man die Hilfs- linse a (Abb. 8) vor das Objektiv. Der Träger Wird in die beiden SchraU- ben b eingehängt...
- Seite 11 gezeichnet ist. Falls bei dem Scharfstellen des Spiegelbildes schwarze Stel- zwischen den Lücken auftreten, muß der Schraube g nochmals nachreguliert werden. Abb. Abb. und Spiegel Fadenbild, schlechte Einstellung Fadenbild, Lampe rich tig eingestellt Entfernt man jetzt die Hilfslinse, so muß ein gleichmäßig ausgeleuchtetes Bild vorhanden sein.
- Seite 12 Getriebe Oel versehen werden. Abb. Motor Friktionsantrieb füllt das mitgegebene Bauer-Spezial-Oei an der OeleinfülI-Stelle ein: bis es im Schauglas 9 (Abb. 12 an der roten Marke steht. Oelwechsel Der erste Oelwechsel muß nach 40 Betriebsstunden vorgenommen wer- den,...
- Seite 13 Das Oel Wird an der Stelle 10 (Abb. 12) abgelassen. Man entfernt die Schlitz- schraube und neigt den Apparat so, daß das Oel vollständig abfließen kann. Das auslaufende Oel fließt in den Trichter a der Grundplatte und ist unter dem Apparat aufzufangen.
- Seite 14 Auch Spiegel und Kondensor des optischen Systems müssen von Zeit zu Zeit gereinigt werden. Es ist möglich, daß bei der Aufstellung des Appa- rates auf staubigen Tischflächen usw. die Staubteile durch den Ventilator ange- saugt und auf den Teilen des Lampensystems abgelagert werden.
- Seite 15 Hebel c der Bildverstellung in den Schlitz d eingreift. Man setzt die Grund- platte am besten mit ihrem unleren Teil ungefähr in die Mitte der Fas- sung ein und führt sie nach unten, sodaß die Haltereder in die Aussparung kommt. Sodann Wird sie unter Berücksichtigung des Hebels der Bildverstel- lung auch oben in die Fassung eingedrückt.
- Seite 16 Film-Klebevorsårift Genauestens beachten! Beide Filme etwa 1 mm Per- forationsloch quer durchschneiden. Siehe Bild einem Filmende Gelatine- schicht etwa 1 mm hinter Perforationsloch sorgfältig entfernen. feuchtet hierzu Schicht Schicht schabt einem Messer kSchere Oder dergl. ab, ohne den Film Schichffråger zu beschädigen.
