Inhaltszusammenfassung für Bauer SELECTON II O

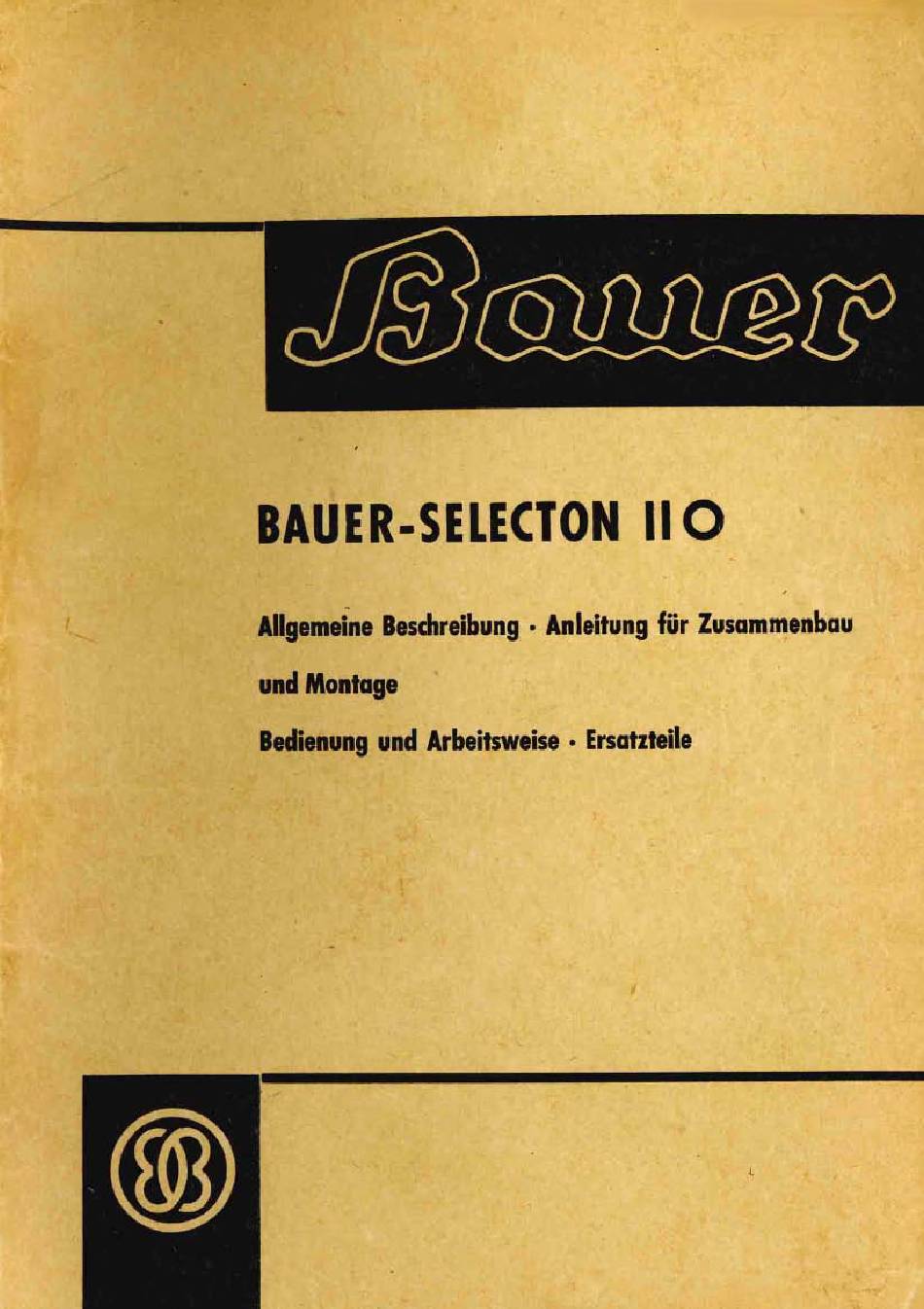

- Seite 1 BAUER-SELECTON 110 Allgemeine Beschreibung • Anleitung für Zusammenbau undMontage Bedienung u ndArbeitsweise • Ersatzteile...
- Seite 2 BAUER-SELECTON II O AllgemeineBeschreibung Anleitungfür Zusammenbau u nd Montage Bedienungund Arbeitsweise Ersatzteile EUGEN BAUER GMBH STUTTGART-UNTERTURKHEIM...
-
Seite 3: Allgemeine Beschreibung
Licht- Magnettonwiedergabe zusätzlich noch für Magnettonaufnahme geliefert werden. 4. An Stelle der Bogenlampe kann der Selecton II O für besondere Zwecke mit einer 750-W-RöhrenIampe ausgestattet werden. 1m Lampenhaus ist bei dieser Ausführungsform ein Transformator und ein Motor mit Lüfter fijr die Kühlung der Proiektionslampe und des Bildfensters eingebaut. - Seite 4 Abb.l BAUER.Selecton I I O.Proiektor...
- Seite 5 Dauer Bauer • $9auer Abb. 2 Vorführraum eines Filmtheaters mit BAUER-Normalfilmproiekforen einem BAIJER•Selecton II O-Proiekt0r...
- Seite 6 Abb.3 BAUER-Selecton II O mit Röhrenlampe 750 W...
- Seite 7 Abb. 4 Zwei BAUER-Selecton I I O•Proiektoren mit Gleichlouf•Einrichtungund elektrischer Bild- und Ton-Uberblendung...
- Seite 8 Besondere Merkmale des Geräts Für die besonderen Bedürfnisse des Tonschmalfilms abgewandelt, weist der BAUER-Selecton II O alle die Bauelemente auf, die eine moderne Theatermaschine für die Vorführung von Normalfilmen auszeichnen. Man kann das Gerdt in vier Baugruppen gliedern: l. Werk mit Tongerät, Antriebsmotor und Spulenarmen.
- Seite 9 Abb.5 Werk des BAUER.Selecton 'BO Nachwickelrolle mit Andruckrolle Handbetötigung für Lichtabschluß. 8 = Tonlampenhaus kloppe 9 = Unterer Spulenarm (Aufwickelarm) 2 = Bildverstellung = Einlegeschema = Randelschroube zur Einstellung = Tongeröt (siehe Abb. II) des Kufendrucks 12 = Andruckrollenholter fur Scholtrolle Obiektiw•erstellung...
- Seite 10 Abb. Malteserkreuzgetriebe Abb. Filmführung BAUER.Selecton II O Der Obiektivhalter kann Weit ausgeschwenkt werden 2 = Andrugkschienen 3 = Obiektivhalter Obiektiv...
- Seite 11 Eine Klemmschraube verhindert Verschiebungen des Ob- iektivs im Halter. Durch eine Mikrometerschraube kann das Obiektiv auf die höchst mögliche Schärfe eingestellt werden. — Die Linsenober- fiächen der Proiektionsobiektive des BAUER-SelectonII O sind vergütet. Dadurch werden brillante, kontrastreiche Bilder mit großer Helligkeit erzielt.
- Seite 12 Der Abwickelarm ist am oberen Teil des Werks angebracht. Er ist mit einer verstellbaren Bremse ausgestattet. Durch ihre Wirkung Wird verhindert, daß die Vor- ratsspule zu rasch läuft und Film abwirft. Der Aufwickelarm ist mit einer lastabhängigen Friktion versehen. Dadurch Wird die Kraft der Aufwicklung dem Spulendurchmesser angepaßt werden.
- Seite 13 Abb. 10 Der Antriebsmotor ist an das Werk des Selecton II O angefionscht Werkgehöuse 7 = Befestigungsschraube Arm/ Halte- Motor bolzen 2: Schutzkappe for Moföranschlüsse 8 = Befestigungsschroube für Spulenarm Gehäuse = Anschraubfläche f. Dia-Obiektivholter Olablaßschraube 9 = Fixierschraube mit Mutter...
-
Seite 14: Das Tongerät
Das Tongerät A. Lichtton Das Tongerät des BAUER-Selecton II O stellt eine Baueinheit mit dem Proiektor dar. Die umlaufende Tonbahn ist mit Schwungmasseversehen, die den Film an der Abtaststelle für die Tonerzeugung zum Gleichlauf zwingt. Eine weitere Beruhigungsrolle und ein Pendelhebel unterstützen diese Wirkung und fangen auch die kleinsten Unregelmäßigkeiten in... - Seite 15 Abb. 11 Tongeröt Rotierende Tonbahn = Klemmschraube for das Obiektiv 13 = Ausgleichsrolle Nachwickelrolle 14 = Haltebolzen für Ausgleichsrollen- 3 = Andruckrolle hebel = Olstonds$chauglas Drehknopf for wahlweise Einstellung Umlenkrollen der verschiedenen Betr;ebsarten 6 = Tonlampe 16 = Einstellschraubezur Verstellung des = Klemmschroubef.
- Seite 16 Wiedergabe von Licht- und Magnettonfilmen sowie für die Aufnahme von Magnetton eingerichtet. In der Regel verwendet man zusammen mit dem Selecton II O einen normalen Kinoverstörker (KLANGFILM P-GesteII für Lichtton). Wird der Proiektor aber auch für Magnettonaufnahme geliefert, so las- sen sich die in dieser Anleitung beschriebenen Aufnahmen nur mif dem Abb.
- Seite 17 BAUER-Verstörker machen. Dieser Verstärker ist für die Wiedergabe von Licht-und Magnettonfilmensowie für die Aufnahmevon Magnetton eingerichtet.Die Verstärkerleistungist nachDIN 45560= 14Watt. Röhrenbestückung 2 EF 804 S (bzw. EF86) 2 ECC 83 3 EL 84 1 GZ 1 EM n Die Stromaufnahme des Verstärkers betrögt bei 220 V Amp.
- Seite 18 Schalter Die Schalter für den Betrieb des Proiektors befinden sich an der Bedie- nungsseiteder Kastensöule. D er linke Hebelschalterist für die Bogen- lampe, der rechtefür den Motor. Von den dazwischensitzendenKipp- schaltern client der rechte zum Einschalten der Tonlampe. Bei einge- bautem Tonlampengleichrichter Wird der linke Kippschalter zum Ein- und Ausschalten des Tonlampengleichrichters verwendet.
- Seite 19 J30uer Abb. BAUER-Selecton II O mit 1500 mm-Armen...
-
Seite 20: Anleitung Für Den Zusammenbau
Anleitung für den Zusammenbau Wenn die Anlage in Kisten verpackt ist, dann sollte man beim Auspak• ken sorgfältig darauf achten, daß im Packmaterial keine Kleinteile (etwa Schrauben) zurückbleiben. Die Maschinenteile sollen erst dann in den Bildwerferraum gebracht werden, wenn die Bauarbeiten dort beendet Sind. Der bei diesen Arbei- ten entstehende Staub ist den mit großer Prözision hergestellten Maschi- nen schädlich. - Seite 21 Abb. 15 Tischplotte und Werk bei abgenommenem Lampenhaus 4 = Achsefor die Logerunqder Tischplalie I = Lüfter zur Kühlung von Werk und Filmkonal 5 = Madenschraube zurn Fuxieren 2 = Lichtabschlußblech Achse = Bohrung für Befestigungsschraube 6 = Madenschraube LompenhausjTischplatte die Madenschraube Abb.
- Seite 22 Abb. Lampe auf Tischplatte und Kastenfuß = Bedienungsknöpfe und Teile der Spiegellampe 6 = Holteschrouben für Schere zum Festziehen der neigbaren Tischplatte Proiektorwerk Nun Wird das Proiektorwerk auf die Tischplatte aufgesetzt und mit drei Schrauben von unten her befestigt. Aus dem Innern des Werks ragen Bowdenzug und Kabel heraus, die vor dem Aufsetzen des Werks durch den dafür vorgesehenen Durchbruch in der Tischplatte geführt werden.
- Seite 23 Die Messinghülse muß so weit unter die Rohrschelle zu liegen kommen, claß das werkseitige Ende des Bowdenzugs die Lichtabschlußklappe bei ausgeschaltetem Motorschalter verriegelt. Wenn diese Wirkung erreicht ist, Wird die Rohrschelle an der Klemmhülse festgezogen. Beim Versand der Einrichtung ist der Motor am Proiektorwerk bereits cngeschraubf.
- Seite 24 zeichneten Klemmen im unteren Teil des Söulenfußes angeschlossen. Für die Anschlußklemmen der Bogenlampe muß Gleichstrom zur Ver- fügung stehen. Die Bogenlampenklemmen befinden sich links neben den Drehstromanschlüssen. Magnetton-Anschlüsse Wie schon angeführt, befinden sich die Anschlüsse für Magnetton- Wiedergabe und -Aufnahme am unteren Teil der Magnetton-Grund- Platte.
- Seite 25 Mit vier Schrauben Wird die Lampe auf der Tischplatte befestigt. Die Schrauben werden von der Unterseite des Tisches her eingeschraubt. — Näheres darüber enthält die besondere Druckschrift „Bogenlampe zum BAUER-Selecton II O". Abwickelarm für 600 m- und 1500 m-Spulen Der Abwickelarm ist beim Versand abmontiert.
- Seite 26 Die mit einer Gleichlaufeinrichtung versehenen Proiektoren können so- wohl für plastische 2-Band-Filme als auch für die Vorführung normaler Flachfilme benützt werden. Die Umstellung ist mit wenigen Handgriffen möglich. Zur mechanischenGleichlaufeinrichtung für die Selecton II O- Proiektoren gehören : 2 Asynchron-Flanschmotoren mit verlängerter Welle, Kupplung uncl Kettenrad.
- Seite 27 starre Welle zur Verbindung der Kugelgelenkstücke. Schutzblech für die Welle. Rollenketten. Kettenschutzdeckel mit Kettenschutzhaltern. Nockenschalter mit Anlasser für den Zweibandbetrieb, der beim Vorführen mit 2 Proiektoren alle Geräte abschaltet,die dabei nicht in Funktion sein dürfen. Haltevorrichtungen zur Befestigung und Einstellung der Polarisa- tionsfilter.
- Seite 28 daß die beiden Proiektorenwerke im selben Augenblick ihren Schalt- schritt beginnen. Dazu löst man die drei Feststellschraubendes einstell- baren Kettenrades. Dos Kettenrad kann clann gegen seinen Flansch ver- dreht werden. Man muß es so weit verstellen, bis beim Drehen an der Verbindungswelle beide Proiektoren im selben Augenblick schalten.
- Seite 29 Die Filter können wie Obiektivgläser mit einem weichen Wildleder Oder einem Leinenlappen gereinigt werden, Die Polarisationsfolie liegt ge- schütztzwischen zwei Deckglasscheiben.Sie Wird also bei der Reinigung nicht berijhrt. Selecton II O mit Röhrenlampe Beim Versand der Einrichtung sind Tischplatte, Proiektorwerk uncl Lampenhaus schon zusammengebaut.
- Seite 30 Der Lampenwechsel soil stets bei ausgeschaltetem Gerdt vorgenommen werden. Geringe Maßabweichungen der Proiektionslampen machen es nötig, daß zur Erzielung der höchstmöglichen Lichtausbeute iede neve Lampe zu Kondensor und Spiegel ausgerichtet wird. Dazu bedient man sich einer Lupe. Nach dem Einschalten der Lampe und des Antriebsmotors bringt man die Lupe in den Lichtweg vor das Obiektiv.
- Seite 31 Die Hubmagnete Sind an eine der beiden Spiegellampen anzu- schließen. Die Betriebsspannung kann 25—110 V betragen. Anschluß nur an Gleichstrom (siehe auch Schaltbilder). Beim Uberblenden muß Abb. 21 BAUER-Selecton II O mit Röhrenlampe, Lampenhaus geöffnet = Randelschraube für die Justierung der Proiektionslompe 2 = Ein Teil des Regulierknopfs für den Lampenstrom...
- Seite 32 Vorführung schließen. Die verlöngerte Achse des Hubmagneten (Abb. 22 Pos. 2) rnuß zu diesem Zwecke nach unten gezogen werden. Abb. 22 Uberblendungskasten am Selecton II O = Rondelknopf zum Offnen der Kloppe 2 = Handauslösung des Magneten 3 = Kabelschutzschlauch für Uberblendungsleitungen...
-
Seite 33: Bedienung Und Arbeitsweise Des Bauer-Selecton 110 - Olvorschrift
Olsorte machen Sie fijr Sommer und Winter gleich gut geeignet. Es ist also nicht notwendig,daß man bei kalter Witterung ein dünnflüssigeres Ol nimmt. Wenn BAUER-Proiektoröl e inmal nicht zur Verfijgung Steht und man dringendauf einenErsatzangewiesen ist,so kannauchfür kurzeZeit ein gutesAuto-\Ninteröl genommenwerden. - Seite 34 Führung und die Gewindespindel der Obiektivverstellung, die senk- rechte Stange, in der der Obiektivhalter bei der Bildverstellung gleitet, die verschiedenen Olstellen der Spiegellampe. Pfiege des BAUER-Selecton II O Proiektor, Verstärker und Lautsprecherder Tonfilmanlage sind mit großer Sorgfalt hergestellte Geräte. Mechanische,optische und elektrische Bau- elemente Sind in den Diensf der Tonfilmwiedergabe gestellt.
- Seite 35 Dabei darf die Klemmschraube nur so stark angezogen werden, claß die Lampenfassung leicht festgehalten wird. Zu starkes Festklemmen könnte Spannungen im Glaskolben verursachen und zu vorzeitigen Lampendefekten führen.— Nur die Verwendungeiner Original-BAUER- Tonlampe(30Watt 6 Volt) gibt gute Gewöhr für gute Tonwiedergabe. Toncbiekfiv Das Tonobiektiv Wird mit besonderen Hilfsmitteln und unter großer...
- Seite 36 Offnung in der Tischplattehinter dem unteren Spulenarmzugönglich. Mit Hilfe eines Geldstücks Oder großen Schraubenziehers kann das Zellengehöusedurch Linksdrehenaus seinem Halter gelöst werden. Dabei ist darauf zu achten, daß es beim Herausnehmen nicht herunter- föllt. Der Glaskolbcn der Zelle Würde sonst zerbrechen. Aufwickelfriktion Die Aufwicklung des Filmsmug clemwachsendenDurchmesser d er Film- rolle auf der unteren Spulenachse angepaßt werden.
- Seite 37 Vorführen mit dem BAUER-Selecton Das Filmeinlegen Der Filmweg entspricht der nachstehenden schematischen Zeichnung. Die Spule mit dem vorzuführenden Film Wird so auf die Achse am oberen Spulenarm gesteckt, daß die Perforationslöcher des Filmbands mit den Zähnen der Transportrollen gleichzuliegen kommen. Der Film darf nirgends geschrönkt Oder verklemmt werden.
- Seite 38 (Abb. 25 Pos. 7). Magnetton-Aufnahme Die Möglichkeiten der Tonaufnahme beim Selecton II O Sind äußerst vielseitig. Man kann aufnehmen: Sprache, Geräusche und Musik über das Mikrofon, Schallplatten-Musik und Rundfunk-Sendungendirekt vom Plattenspieler und Rundfunkgeröt. Die Tonaufnahmen können gemeinsam durch gleich- zeitige Aufnahme von Musik, Sprache und Geräuschen Oder zeitlich...
- Seite 39 Lautstärke-RegIer am Verstärker so weit aufdrehen, daß bei den lauten Stellen von Sprache, Musik Oder Geräuschen die Leuchtsektoren des magischen Auges zu- sammenschlagen. Vorbereitung zur Magnetton-Aufnahme (gültig fijr BAUER-Verstärker) Für Magnetton-Aufnahmen muß derWahlschalter des BAUER-Verstörkers (Abb. 25, Pos. 6) nach rechts auf den roten Punkt zeigen. Nach Drücken des darunter liegenden roten Knopfes (Abb.
- Seite 40 Mikrofon-, Schallplatten- und Rundfunk-Aufnahmen Das Mikrofonkabel Wird in die zwei Eingangsbuchsen an der Vorder- seite des Verstårkers (Abb. 25/14), die Tonleitung des Schallplatten- spielers an die zwei anderen Buchsen an der Vorderseite des Ver- störkers (Abb. 25 Pos.13) gesteckt. Zur Aufnahme Wird der Einstellknopf am Tongerät des Proiektors (Abb.
- Seite 41 Mikrofonaufnahme beschrieben ist. Wichtiger Hinweis! Für die Aufnahme und Wiedergabe von Werken der Literatur und Ton- kunst mit der Magnettoneinrichtung des BAUER-SelectonII O darf das Geröt nur fijr privaten Gebrauch und nicht zur Erzielung einer Einnahme verwendet werden.
-
Seite 42: Brennweiten Und Proiektionslängen
Tabelle der Bildbreiten fijr verschiedene Brennweiten und Proiektionslängen 16-mm-Stumm- Tonfilm Brennweite Brennweite proi•- proi•- in mm in mm lönge länge Als Faustregel kann gelten: Der Proiektionsabstand eines 16-mm-Schmalfilm-Geröts betrögt bei f 3,5 cm das 3,5fache bei f = 5 cm das 5fache bei f = 7,5 cm das 7,5fache der Bildbreite. - Seite 43 Söu/e e+en 00000000 oeeo 0 00 0 00 e 000000 Abb. 26 Schaltbild des Selecton II O bei Drehstromanschluß mit eingebautem Tonlampen- gleichrichter...
- Seite 44 .4•vch/vß TLDR Abb. 27 Scholtbild des Selecton O bei Wechselstromanschluß...
- Seite 45 Spiege//omper h•me/e.• remgter Sp;ege//ompe ron/ompe Shunt oben Aulo Koh/en hJChu& noc.h' nchter Næken. 'n/osær Ulhiii•i—. G/eic.hr;ch/er 360 VS G/eichr;ch/e•• Spiegel/- 6/e;ch. tv'e Abb. 28 Schaltbild von 2 BAUER-SelectonII O.Proiektoren 'Ch,'u.'3; mit mechanischer Gleichlaufeinrichtung...
- Seite 46 'hunt 182ch,'Chvb rzrzo (Pot €2 '4567 O esr • O O O •0 Abb. 29 Schaltbild des Selecton II O mit polumschaltbarem Motor für Drehstromanschluß...
- Seite 47 900 -600 4600 '1300 •Boo - 4600 25ø Abb. 30 Kabinenfensferanordnung für 2 BAUER-Selecton II O•PrOiektoren (Oben) und Kabinenfensterabmessungen (unten)
- Seite 48 Absted Dia • Film 00 00' Abb. Moßskizze des BAUER-Selecton II O...
- Seite 49 B 1500 NID12L 1.5M 26...
