Ladeschale montieren (optional: PA-CR-002A)
Halterung an der Ladeschale montieren (optional: PA-CR-002A)
Für folgende Modelle: RJ-4235B/RJ-4255WB
Optionale Halterungen, die dem RAM-202U-Halter entsprechen, werden für die Verwendung mit der Ladeschale
angeboten und ermöglichen eine flexiblere Positionierung des Druckers.

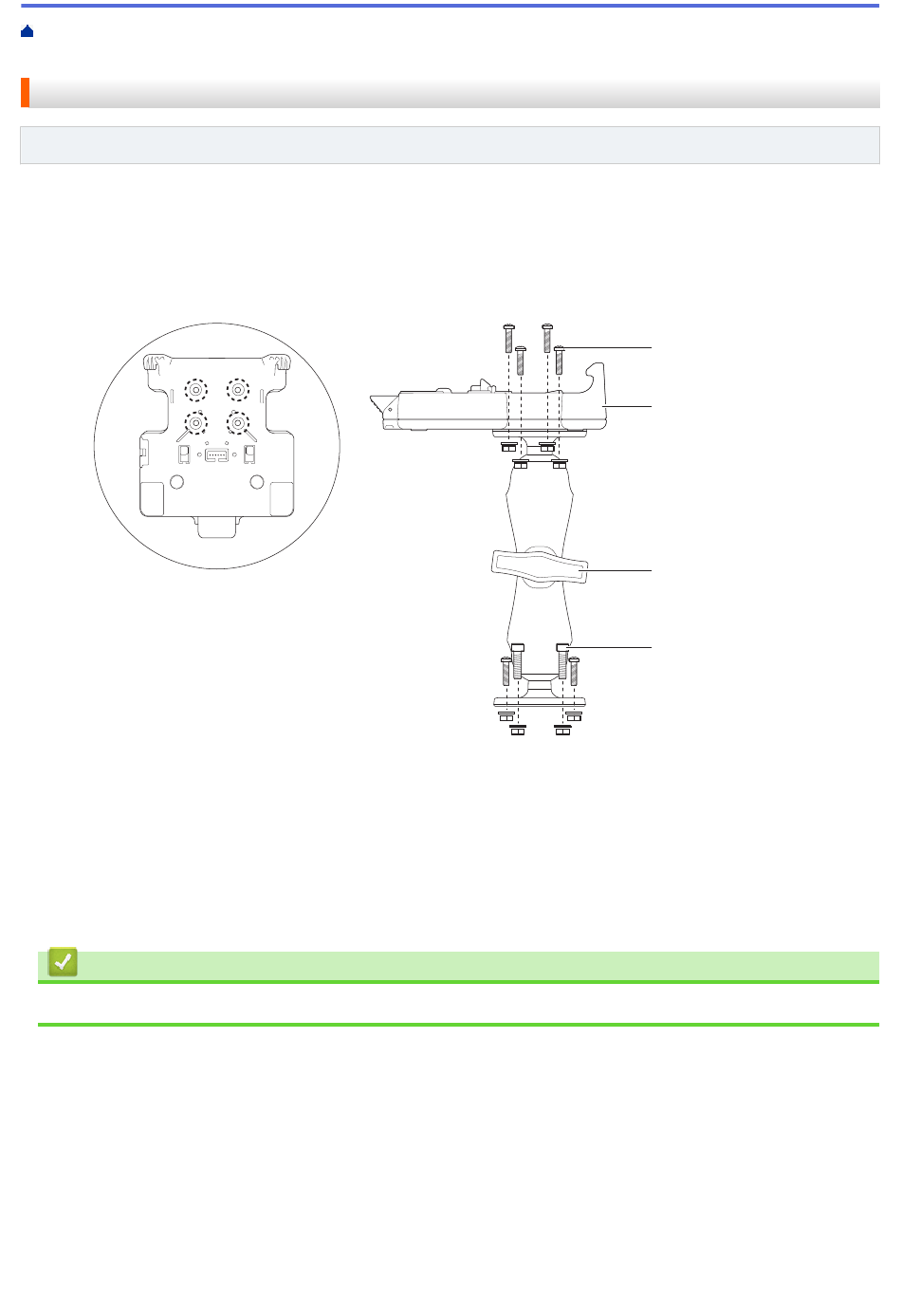

1. Befestigen Sie einen der Montageflansche des beweglichen Arms an der Unterseite der Ladeschale mit den
vier (4) mit der Halterung gelieferten Schrauben der Größe Nr. 10–32 oder Nr. 10–24.
2. Befestigen Sie den anderen Montageflansch des beweglichen Arms am gewünschten Montageort.
a. Schraube zur Befestigung an der Ladeschale
b. Ladeschale
c. Festziehklemme
d. Schraube zur Befestigung an der Montagefläche
Sie können die im Halterungsset enthaltenen Schrauben der Größe Nr. 10–24 × 19,05 mm und das
entsprechende Zubehör verwenden oder anderes, für die Montagebedingungen geeignetes
Befestigungsmaterial nutzen.
Zugehörige Informationen
• Ladeschale (optional: PA-CR-002A)
> Ladeschale (optional: PA-CR-002A) > Halterung an der
a
b
c
d
