Seite 1
Sie hier Informationen zu den unterstützten Protokollen und ausführliche Tipps zur Fehlersuche und -beseitigung. Wenn Sie die aktuelle Version des Handbuchs herunterladen möchten, besuchen Sie das Brother Solutions Center unter (http://solutions.brother.com/). Von dort können Sie auch die aktuellsten Treiber und Dienstprogramme für Ihren Drucker herunterladen, Antworten auf häufig gestellte Fragen und...
Tipps zur beschriebenen Funktion. Hinweise zu diesem Handbuch Dieses Handbuch wurde unter der Aufsicht der Firma Brother Industries, Ltd. erstellt und veröffentlicht. Es enthält die technischen Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Drucklegung.
Inhaltsverzeichnis Einführung Netzwerkfunktionen ...........................1 Netzwerkeinstellungen des Druckers ändern Netzwerkeinstellungen des Druckers ändern (IP-Adresse, Subnetzmaske und Gateway) .......2 Mit BRAdmin Light..........................2 Andere Verwaltungsprogramme ........................4 ® BRAdmin Professional (Windows ) ....................4 Drucker für ein Wireless-Netzwerk konfigurieren Übersicht..............................5 Netzwerkumgebung überprüfen ........................6 Anschluss an einen Computer mit WLAN-Zugangspunkt/-Router im Netzwerk (Infrastruktur-Modus) ........................6 Anschluss an einen wireless-fähigen Computer ohne WLAN-Zugangspunkt/-Router im Netzwerk (Ad-hoc-Modus)............7...
Seite 4
Anhang B Arten von Netzwerkverbindungen und Protokollen..................18 Arten der Netzwerkverbindung ......................18 Protokolle............................20 Drucker für ein Netzwerk konfigurieren ....................22 IP-Adressen, Subnetzmasken und Gateways ...................22 Wireless-Netzwerke - Begriffe und Konzepte ..................24 Ihr Netzwerk spezifizieren .........................24 Sicherheitsbegriffe..........................24 Weitere Verfahren zur Einrichtung der IP-Adresse (für fortgeschrittene Anwender und Administratoren) ................26 IP-Adresse mit DHCP konfigurieren ....................26 IP-Adresse mit RARP konfigurieren ....................26...
Einführung Netzwerkfunktionen Ihr Brother Drucker kann durch den internen Netzwerk-PrintServer gemeinsam über ein drahtloses IEEE 802.11b/g/n Ethernet-Netzwerk genutzt werden. Der PrintServer unterstützt je nach Betriebssystem, das in dem TCP/IP-Netzwerk eingesetzt wird, verschiedene Funktionen und Anschlussverfahren. Welche Netzwerkfunktionen und -verbindungen von dem jeweiligen Betriebssystem unterstützt werden, können Sie der folgenden Tabelle entnehmen.
Anschließend wird das Hauptmenü der CD angezeigt. Klicken Sie auf Utility-Installation. Klicken Sie auf BRAdmin Light und folgen Sie den Anweisungen auf dem Bildschirm. Hinweis • Sie können auch die neueste Version von BRAdmin Light von http://solutions.brother.com/ herunterladen. ® Dieses Programm ist nur für Windows verfügbar.
Seite 7
• Den Knotennamen und die MAC-Adresse können Sie dem Ausdruck der Druckereinstellungen entnehmen. (Siehe Druckereinstellungen drucken uu Seite 10.) Wählen Sie Statisch als Boot-Methode. Geben Sie die IP-Adresse, Subnetzmaske und, falls erforderlich, das Gateway Ihres PrintServers ein. Klicken Sie auf OK. Ist die IP-Adresse korrekt, erscheint der Brother-PrintServer in der Geräteliste.
BRAdmin Professional ist ein Dienstprogramm für die erweiterte Verwaltung von netzwerkfähigen Brother- Geräten. Dieses Dienstprogramm kann nach Brother-Produkten in Ihrem Netzwerk suchen und den Status der gefundenen Geräte in einem Fenster anzeigen, dessen Farbe je nach Status des jeweiligen Gerätes ®...
Netzwerkeinstellungen des Druckers ändern (IP-Adresse, Subnetzmaske und Gateway) uu Seite 2. Hinweis • Für optimale Ergebnisse im alltäglichen Druckbetrieb sollten Sie den Brother-Drucker möglichst nahe am WLAN-Zugangspunkt/-Router aufstellen und darauf achten, dass möglichst keine Hindernisse dazwischen stehen. Große Objekte und Wände zwischen den beiden Geräten sowie Störungen von anderen elektrischen Geräten können die Daten-Geschwindigkeit herabsetzen, mit der Ihre Dokumente zum...
4 Über Ethernet-Kabel an den WLAN-Zugangspunkt/-Router angeschlossener (nicht wireless-fähiger) Computer 5 Smartphone Installationsverfahren Die folgenden Anleitungen beschreiben die jeweils beste Art und Weise, Ihren Brother-Drucker in eine Wireless-Netzwerkumgebung einzubinden. Wählen Sie das Verfahren, das Sie für Ihre Umgebung bevorzugen. Wireless-Konfiguration mit vorübergehendem Anschluss per USB-Kabel (empfohlen) ...
WLAN-Zugangspunkt/-Router im Netzwerk (Ad-hoc-Modus) Bei dieser Art von Netzwerk gibt es keinen zentralen WLAN-Zugangspunkt/-Router. Alle Wireless-Clients kommunizieren direkt miteinander. Ist der Brother Wireless-Drucker (Ihr Drucker) Teil dieses Netzwerks, erhält er die Druckaufträge direkt von dem Computer, der die Druckdaten sendet.
Drucker für ein Wireless-Netzwerk konfigurieren Wireless-Konfiguration mit vorübergehendem Anschluss per USB-Kabel (empfohlen) Es wird empfohlen, für dieses Verfahren einen PC zu verwenden, der über eine Wireless-Verbindung an Ihr Netzwerk angeschlossen ist. Mithilfe eines USB-Kabels können Sie den Drucker von dem vernetzten Computer aus konfigurieren (A) Sie können die Wireless-Einstellungen des Druckers konfigurieren, indem Sie ihn vorübergehend per USB-Kabel an einen verkabelten oder einen Wireless-Computer anschließen.
Drucker für ein Wireless-Netzwerk konfigurieren Konfiguration auf Knopfdruck mit Wi-Fi Protected Setup Mit WPS konfigurieren Sie Ihre Wireless-Netzwerkeinstellungen ganz einfach, wenn Ihr WLAN-Zugangspunkt/ -Router (A) Wi-Fi Protected Setup (PBC ) unterstützt. Push Button Configuration. Siehe hierzu die Installationsanleitung im Benutzerhandbuch.
Druckereinstellungen drucken Druckereinstellungen drucken Sie können die Taste (Vorschub) drücken, um einen Bericht mit einer Liste der folgenden Druckereinstellungen auszudrucken: Programmversion Druckernutzung Fehlender Rasterpunkt Testmuster Dienstprogramm-Einstellungen Liste übertragener Daten Netzwerkeinstellungen Wi-Fi-Einstellungen Hinweis • Im Dienstprogramm können Sie vorab einstellen, welche Informationen gedruckt werden. •...
Web Based Management Übersicht Sie können einen standardmäßigen Webbrowser verwenden, um über HTTP die Drucker im Netzwerk zu verwalten. Über Web Based Management können Sie: Informationen zum Druckerstatus anzeigen Netzwerkeinstellungen wie etwa TCP/IP-Informationen ändern Die Softwareversion des Druckers und des PrintServers anzeigen ...
Web Based Management Druckereinstellungen mit Web Based Management (Webbrowser) konfigurieren Sie können die Einstellungen Ihres PrintServers mit einem normalen Webbrowser und dem HTTP (Hyper Text Transfer Protocol) ändern. Geben Sie http://drucker_IP_adresse/ in Ihrem Browser ein (wobei drucker_IP_adresse für die IP-Adresse oder den Namen des PrintServers steht). ...
Problemlösung Übersicht Falls einmal ein Problem mit Ihrem Brother-Drucker im Netzwerk auftreten sollte, versuchen Sie, es mit Hilfe der in diesem Kapitel gegebenen Informationen zu lösen. Wenn Sie in diesem Kapitel keine Lösung finden, besuchen Sie das Brother Solutions Center unter: http://solutions.brother.com/ Vergewissern Sie sich, dass folgende Positionen konfiguriert sind, bevor Sie dieses Kapitel lesen.
Seite 18

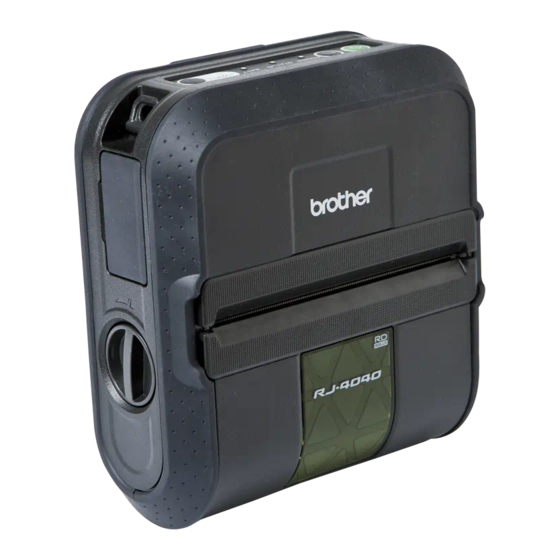

Nähe des Brother-Druckers oder des WLAN-Zugangspunkts/ -Routers? Der Brother-Drucker kann nicht zum Druck über das Wireless-Netzwerk verwendet werden. Der Brother RJ-4040 wird auch nach erfolgreicher Installation im Netzwerk nicht gefunden. Frage Lösung Verwenden Sie eine Siehe Ich verwende eine Sicherheitssoftware. uu Seite 15.
Seite 19
Problemlösung Der Brother-Drucker kann nicht zum Druck über das Wireless-Netzwerk verwendet werden. Der Brother RJ-4040 wird auch nach erfolgreicher Installation im Netzwerk nicht gefunden. (Fortsetzung) Frage Lösung Ist der vorherige Druckauftrag Wenn der fehlgeschlagene Druckauftrag noch in der Druckwarteschlange Ihres fehlgeschlagen? Computers enthalten ist, löschen Sie ihn.
Seite 20
Computer eine Ping-Abfrage an Knotennamen an den Brother-Drucker. den Brother-Drucker senden? Erfolgreich i Ihr Brother-Drucker funktioniert ordnungsgemäß und ist an dasselbe Netzwerk angeschlossen wie Ihr Computer. Fehlgeschlagen i Ihr Brother-Drucker ist nicht an dasselbe Netzwerk angeschlossen wie Ihr Computer.
Siehe Drucken über das gemeinsame Netzwerk uu Seite 19. Jeder Computer muss das TCP/IP-Protokoll verwenden. Die IP-Adresse des Brother-Druckers muss entsprechend konfiguriert werden. Falls Sie einen Router verwenden, müssen die Gateway-Adresse der verwendeten Computer und des Brother-Druckers konfiguriert werden.
Seite 23
Anhang B Drucken über das gemeinsame Netzwerk In einer Netzwerkumgebung sendet jeder Computer Daten über einen zentral gesteuerten Computer. Dieser Computer wird in der Regel „Server“ oder „PrintServer“ genannt. Seine Aufgabe ist es, die Ausführung aller Druckaufträge zu steuern. Netzwerkdrucker (Ihr Drucker) 1 Client-Computer 2 Auch „Server“...
Hinweis • Die Protokolleinstellungen können über die HTTP-Schnittstelle (Webbrowser) konfiguriert werden. (Siehe Druckereinstellungen mit Web Based Management (Webbrowser) konfigurieren uu Seite 12.) • Welche Protokolle Ihr Brother-Drucker unterstützt, lesen Sie in Unterstützte Protokolle und Sicherheitsfunktionen uu Seite 17. DHCP/BOOTP/RARP Über die Boot-Protokolle DHCP/BOOTP/RARP kann die IP-Adresse automatisch konfiguriert werden.
Seite 25
Ein weiteres häufig verwendetes Druckprotokoll innerhalb von TCP/IP-Netzwerken. Es ermöglicht die interaktive Übertragung von Daten. mDNS Mit mDNS kann der Brother PrintServer sich selbst für den Betrieb in einem Mac OS X Simple Network Configured System konfigurieren. SNMP Das Simple Network Management Protocol (SNMP) wird für die Verwaltung von Netzwerkgeräten wie Computern, Routern und netzwerkfähigen Brother-Druckern verwendet.
Anhang B Drucker für ein Netzwerk konfigurieren IP-Adressen, Subnetzmasken und Gateways Damit Sie den Drucker in einer TCP/IP-Netzwerkumgebung einsetzen können, müssen Sie seine IP-Adresse und Subnetzmaske konfigurieren. Die dem PrintServer zugewiesene IP-Adresse muss zum selben logischen Netzwerk gehören wie Ihre Hostcomputer. Ist dies nicht der Fall, müssen Sie Subnetzmaske und Gateway- Adresse entsprechend konfigurieren.
Seite 27
Anhang B Subnetzmaske Eine Subnetzmaske schränkt die Netzwerkkommunikation ein. Beispiel: Computer 1 kann Daten mit Computer 2 austauschen. • Computer 1 IP-Adresse: 192.168. 1. 2 Subnetzmaske: 255.255.255.0 • Computer 2 IP-Adresse: 192.168. 1. 3 Subnetzmaske: 255.255.255.0 Ist die „0“ in der Subnetzmaske enthalten, besteht in diesem Teil der Adresse keinerlei Einschränkung der Netzwerkkommunikation.
Verschlüsselung (wie die Daten verschlüsselt werden, ehe sie über das Netzwerk verschickt werden). Wenn Sie diese Einstellungen bei der Konfiguration Ihres wireless-fähigen Brother-Druckers nicht korrekt eingeben, kann er keine Verbindung zu dem Wireless-Netzwerk herstellen. Entsprechend sorgfältig sollten diese Einstellungen konfiguriert werden.
Seite 29
Bei dem wireless-fähigen Brother-Drucker ist dieser vorab festgelegte Schlüssel ein WEP-Schlüssel. WPA-PSK/WPA2-PSK Aktiviert einen Wi-Fi Protected Access Pre-shared Key (WPA-PSK/WPA2-PSK), mit dem sich der wireless-fähige Brother-Drucker mittels TKIP für WPA-PSK oder AES für WPA-PSK und WPA2-PSK (WPA-Personal) bei Zugangspunkten anmelden kann. Verschlüsselungsverfahren ...
BRAdmin-Anwendungen oder über das Web Based Management mit Ihrem Webbrowser einstellen. IP-Adresse mit RARP konfigurieren Die IP-Adresse des Brother-PrintServers kann auch mit der Funktion Reverse ARP (RARP) auf Ihrem Hostcomputer konfiguriert werden. Öffnen Sie dazu die Datei /etc/ethers in einem Editor (erstellen Sie diese Datei, falls sie nicht existiert).
Wie bei RARP lädt der PrintServer beim Einschalten des Druckers seine IP-Adresse vom BOOTP-Server. IP-Adresse mit APIPA konfigurieren Der Brother-PrintServer unterstützt das APIPA-Protokoll (Automatic Private IP Addressing). Damit können DHCP-Clients ihre IP-Adresse und Subnetzmaske automatisch konfigurieren, wenn kein DHCP-Server verfügbar ist. Das Gerät wählt seine IP-Adresse aus dem Adressbereich von 169.254.1.0 bis 169.254.254.255.
IP-Adresse festzulegen. Wenn Ihr Netzwerk für die Vergabe von IP-Adressen über BOOTP, DHCP oder RARP konfiguriert wurde, kann der Brother-PrintServer seine IP-Adresse von jedem dieser Dienste beziehen. In diesem Fall benötigen Sie den ARP-Befehl nicht. Der ARP-Befehl kann nur einmal verwendet werden.
