3.2 Montage de la fraise

i

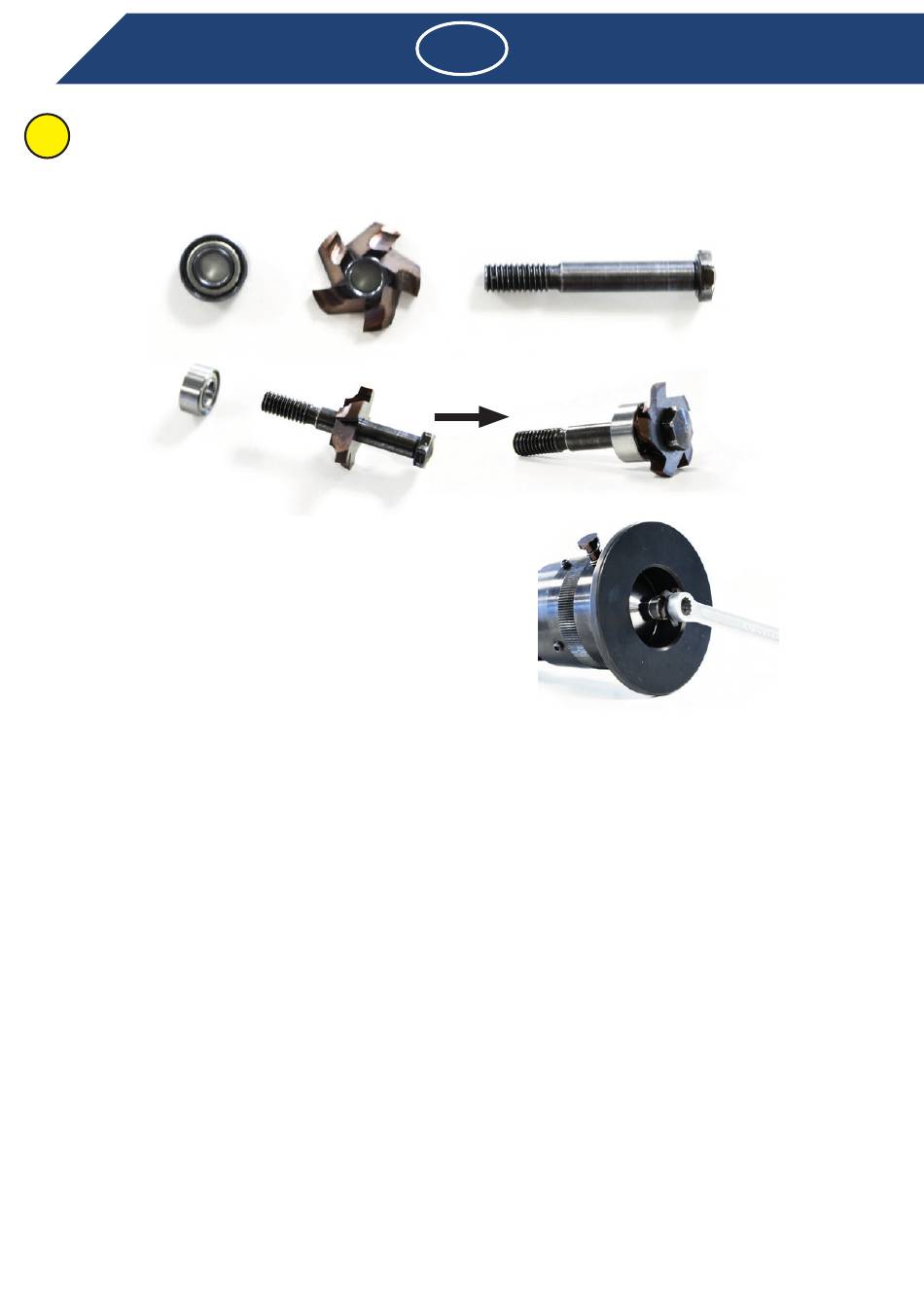

• Faites glisser la fraise (orientée vers la gauche) (2) sur la broche (3). La partie plate de la fraise doit être orientée
vers le bas. Faites glisser le palier de guidage sur la broche pour recouvrir la fraise.
1
• Utilisez une clé à anneau de 6 mm pour serrer la
broche à un couple maximal de 3 Nm.

3.3 Utilisation du RABIS-M

• Assurez-vous que le bord supérieur où repose la plaque à bride est exempt de bavures et autres imperfections.
• Débranchez le tuyau d'air comprimé de la machine.
• Placez l'ensemble fraise/broche dans sa position la plus extérieure.
• Vu depuis le côté de la plaque à bride/pièce à usiner, tournez l'ensemble de réglage de profondeur vers l'avant jusqu'à
ce que l'épaulement de la fraise s'aligne avec le bord inférieur à chanfreiner ou à arrondir.
• Rebranchez le tuyau d'air comprimé à la machine.
• Une fois l'ensemble fraise/broche dégagé du bord, positionnez l'outil avec la plaque à bride à plat sur la pièce à
usiner. Maintenez la fraise à une distance de sécurité du bord.
• Mettez l'outil en marche.
• En maintenant la plaque à bride à plat à tout moment, avancez la fraise jusqu'à ce que le palier de guidage touche le
bord.
• Avancez de gauche à droite pour terminer le biseautage et/ou le rayon. Maintenez la plaque à bride à plat contre la
pièce à usiner tout au long de l'opération.
• Le moteur étant toujours en marche, revenez à une position où l'ensemble fraise/broche est dégagé de tout obstacle.
• Arrêtez le moteur.
• Retirez l'ensemble en le tirant droit sans toucher les bords.
