Inhaltszusammenfassung für Beveltools Bevel Mite EBI-06

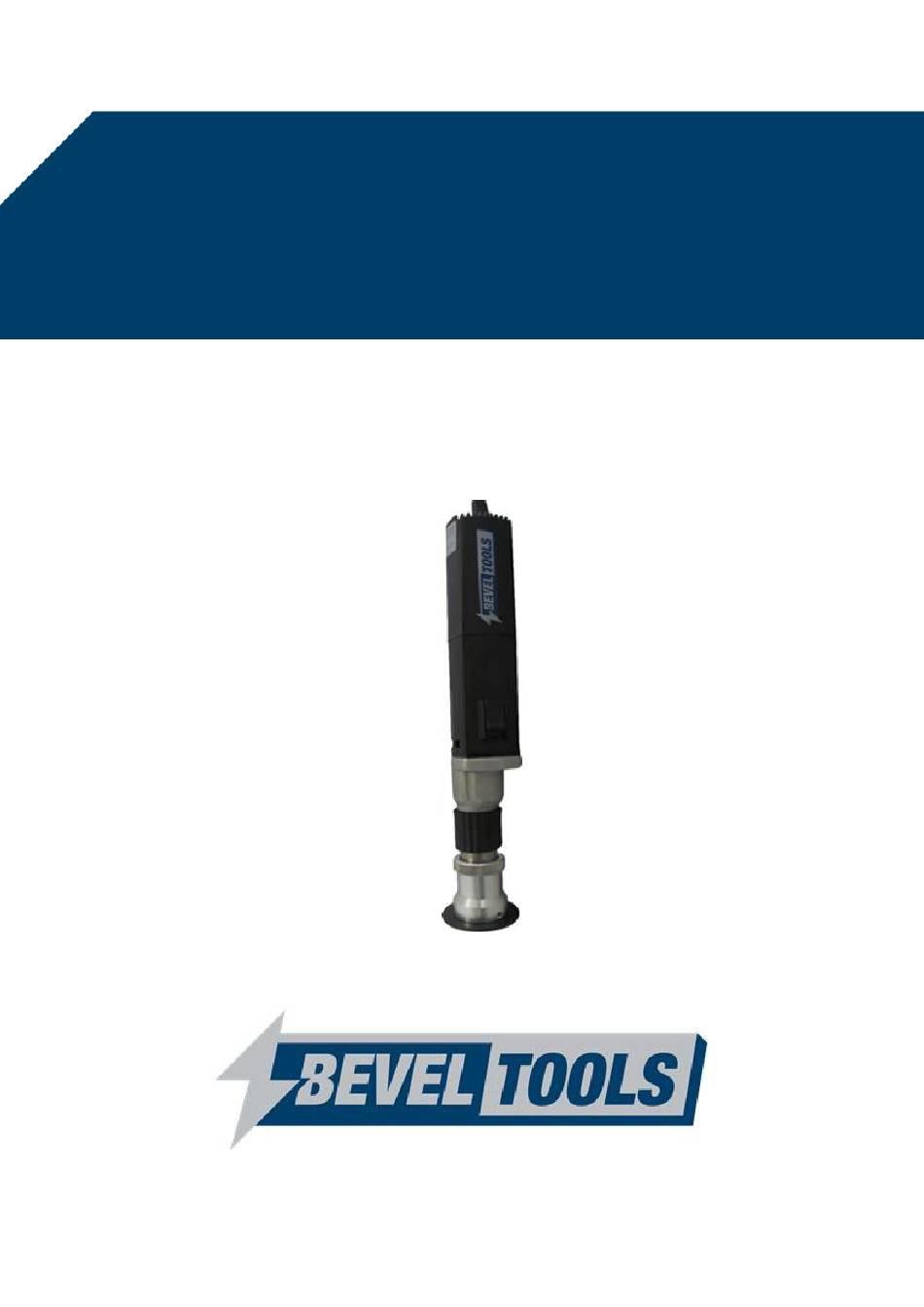

- Seite 1 Instruction manual Mode d'emploi Instrucciones de funcionamiento Betriebsanleitung Gebruikshandleiding ® Bevel Mite EBI-06 www.beveltools.com 12-2017...
- Seite 32 Inhaltsverzeichnis Allgemeine sicherheitstechnische Hinweise Bestimmungsgemässe Verwendung Nicht bestimmungsgemässe Verwendung EG-Konformitätserklärung Symbolerklärung Vor der Inbetriebnahme Inbetriebnahme Leistungsdaten Betriebsbedingungen Schutzvorrichtungen Fräswerkzeuge Arbeitsweise Vorbeugende Instandhaltung Reparatur Garantieleistung Lagerung Entsorgung / Umweltverträglichkeit Wartungs- und Verschleißteile...
-
Seite 33: Allgemeine Sicherheitstechnische Hinweise
Verwendung und sind deshalb nicht zulässig. 1.4 EG-Konformitätserklärung (Original) Beveltools BV, P.O. Box 190, 6880 AD Velp Gld erklärt hiermit in alleiniger Verantwortung, dass das Produkt mit der Serien- oder Chargen- Nr. (siehe Rückseite) den Anforderungen der Richtlinien 2004/108/EG, 2006/42/EG, 2011/65/EU entspricht. Angewandte Normen: EN ISO 12100, EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. -
Seite 34: Vor Der Inbetriebnahme
Entsorgung Umweltfreundliche Entsorgung. Netzstecker Vor jedem Arbeiten an der Maschine Netzstecker ziehen. 2.1 Vor der Inbetriebnahme Netzspannung überprüfen. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen. Werkzeug prüfen Stumpfe Werkzeuge können zu Sachschäden und zur Überlastung der Maschine führen! ·... -
Seite 35: Einschalten
2.2.1 Einschalten · Beim Arbeiten mit der Maschine immer für einen sicheren Stand sorgen. · Bei laufender Maschine nie Werkzeug berühren. · Das Gerät beim Arbeiten immer vom Körper wegführen. · Mit dem Gerät nicht über Kopf arbeiten. · Ein-/Ausschalter (2) am Handgriff betätigen und gedrückt halten. Motor läuft. ·... -
Seite 36: Betriebsbedingungen
2.4 Betriebsbedingungen Temperaturbereich Betrieb: 0 to +50°C Relative Luftfeuchtigkeit: 95% at +10°C not condensed 3.1 Schutzvorrichtungen Die Maschine darf nur mit gleitplatte! 3.1.1 Gleitplatte Gleitplatte einstellen · Verschlussring gegenuhrzeichensinn drehen um den Gleitplatte zu entriegeln. · Drehen Sie den gleitplatte (2auf die richtige Fasenhöhe. ·... -
Seite 37: Fräswerkzeuge
3.1.3 EIN-/AUS Schalter Zweipoliger EIN-/AUS-Schalter mit Einschaltsperre und Arretierung. 3.1.4 Maschinenschutz · Anlaufstrombegrenzung. Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf der Maschine. Durch den geringen Anlaufstrom der Maschine reicht eine 16A-Sicherung aus. · Temperaturabhängiger Überlastschutz. Zum Schutz von Überhitzung schaltet die Sicherheitselektronik bei Erreichen einer kritischen Temperatur in den Abkühlmodus. -
Seite 38: Vorbeugende Instandhaltung
3.3 Arbeitshinweise · Um ein optimaler Fräsergebnis zu erreichen, Fräser mit leichtem Druck gleichmässig uber der kante des zu bearbeiten material bewegen. · Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmässige Arbeitsleistung. · Zu starker Druck verringert die Leistungsfähigkeit der Maschine und die Lebensdauer der Fräser ·... -
Seite 39: Reparatur
4.2 Reparatur Sollte das Gerät, trotz sorgfältiger Herstellungs- und Prüfverfahren, einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle ausführen zu lassen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdung zu vermeiden. 4.3 Garantieleistung Für Schäden/Folgeschäden wegen unsachgemässer Behandlung, nicht bestimmungsgemässer Verwendung, nicht Einhalten der Instandhaltungsund Wartungsvorschriften sowie Handhabung durch... -
Seite 40: Wartungs- Und Verschleißteile
4.6 Wartungs- und Verschleißteile... - Seite 41 Beschreibung Art. Nr. Beschreibung Art. Nr. Statorgehäuse 9130023 Zuleitungskabel kompl. 230V 9130001 Schalterkappe 9130020 Zuleitungskabel kompl. 120V 9130032 Kohlebürstenhalter 9130039 Kohle selbstabschaltend 230V 9130008 Schenkelfeder 9130052 Kohle selbstabschaltend 120V 9130043 Schalterknopf 9130051 Isolier-Zwischenflansch 9130025 Schaltgestänge 9130050 Halsteil 9130006 Schalter 9130036 Distanzhülse 9130029 Lüfterabdeckung...
