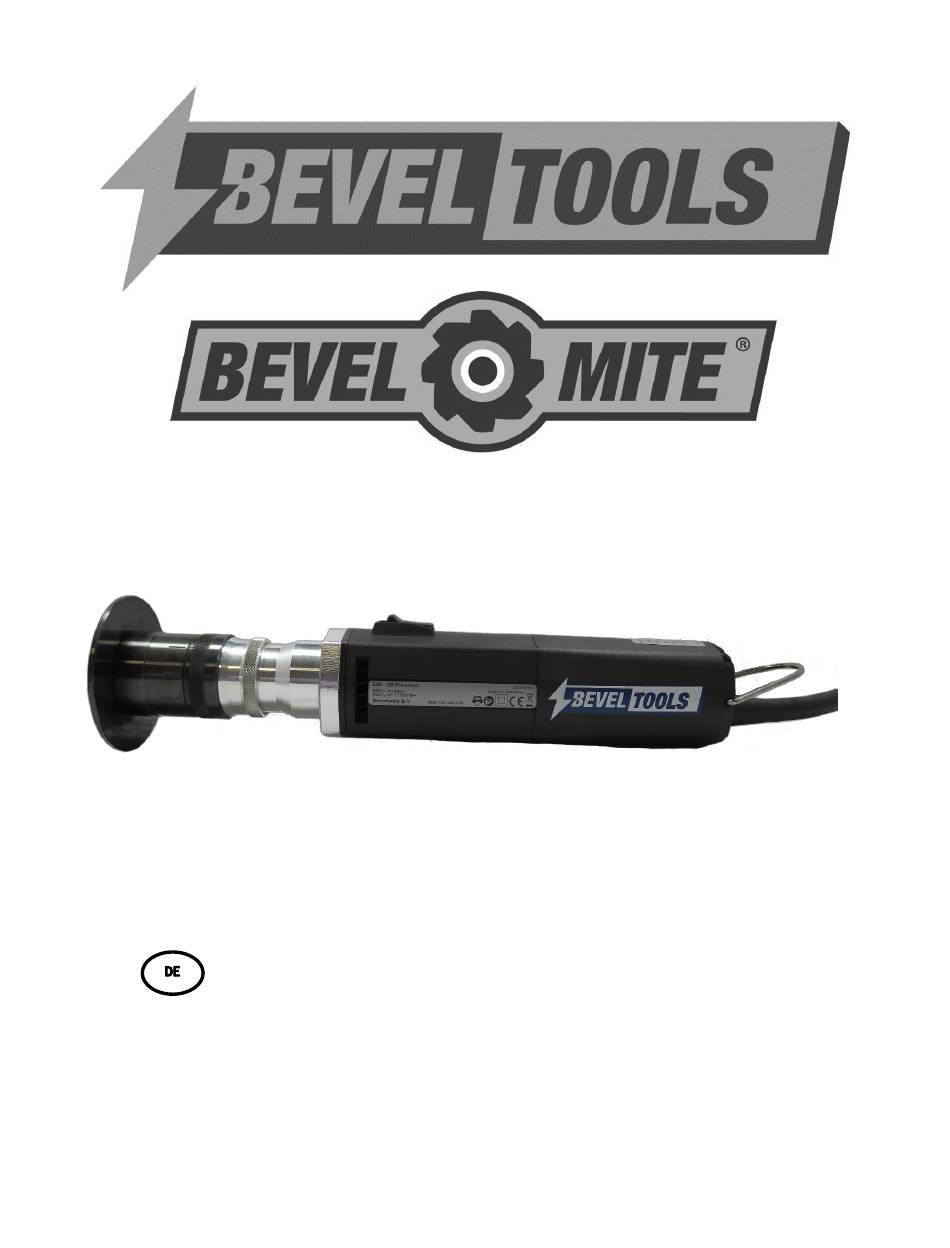

- Seite 1 EBI-06 Premium Betriebsanleitung www.beveltools.com 01-2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine sicherheitstechnische Hinweise Bestimmungsgemässe Verwendung Nicht bestimmungsgemässe Verwendung EG-Konformitätserklärung Symbolerklärung Vor der Inbetriebnahme Inbetriebnahme Leistungsdaten Betriebsbedingungen Schutzvorrichtungen Fräswerkzeuge Arbeitsweise Vorbeugende Instandhaltung Reparatur Garantieleistung Lagerung Entsorgung / Umweltverträglichkeit Wartungs- und Verschleißteile... -
Seite 3: Allgemeine Sicherheitstechnischer Hinweise Diese Betriebsanleitung Gilt Für Die Maschinen
Verwendung und sind deshalb nicht zulässig. 1.4 EG-Konformitätserklärung (Original) Beveltools BV, P.O. Box 190, 6880 AD Velp Gld erklärt hiermit in alleiniger Verantwortung, dass das Produkt mit der Serien- oder Chargen- Nr. (siehe Rückseite) den Anforderungen der Richtlinien 2004/108/EG, 2006/42/EG, 2011/65/EU entspricht. Angewandte Normen: EN ISO 12100, EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. -
Seite 4: Vor Der Inbetriebnahme
Entsorgung Umweltfreundliche Entsorgung. Netzstecker Vor jedem Arbeiten an der Maschine Netzstecker ziehen. 2.1 Vor der Inbetriebnahme Netzspannung überprüfen. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen. Werkzeug prüfen Stumpfe Werkzeuge können zu Sachschäden und zur Überlastung der Maschine führen! ... -
Seite 5: Einschalten
2.2.1 Einschalten Beim Arbeiten mit der Maschine immer für einen sicheren Stand sorgen. Bei laufender Maschine nie Werkzeug berühren. Das Gerät beim Arbeiten immer vom Körper wegführen. Mit dem Gerät nicht über Kopf arbeiten. Ein-/Ausschalter (2) am Handgriff betätigen und gedrückt halten. Motor läuft. ... -
Seite 6: Betriebsbedingungen
Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). 2.4 Betriebsbedingungen Temperaturbereich Betrieb: 0 to +50°C Relative Luftfeuchtigkeit: 95% at +10°C not condensed 3.1 Schutzvorrichtungen Die Maschine darf nur mit gleitplatte! 3.1.1 Gleitplatte... -
Seite 7: Fräswerkzeuge
3.1.3 EIN-/AUS Schalter Zweipoliger EIN-/AUS-Schalter mit Einschaltsperre und Arretierung. 3.1.4 Maschinenschutz Anlaufstrombegrenzung. Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf der Maschine. Durch den geringen Anlaufstrom der Maschine reicht eine 16A-Sicherung aus. Temperaturabhängiger Überlastschutz. Zum Schutz von Überhitzung schaltet die Sicherheitselektronik bei Erreichen einer kritischen Temperatur in den Abkühlmodus. -
Seite 8: Vorbeugende Instandhaltung
3.3 Arbeitshinweise Um ein optimaler Fräsergebnis zu erreichen, Fräser mit leichtem Druck gleichmässig uber der kante des zu bearbeiten material bewegen. Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmässige Arbeitsleistung. Zu starker Druck verringert die Leistungsfähigkeit der Maschine und die Lebensdauer der Fräser ... -
Seite 9: Reparatur
4.2 Reparatur Sollte das Gerät, trotz sorgfältiger Herstellungs- und Prüfverfahren, einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle ausführen zu lassen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdung zu vermeiden. 4.3 Garantieleistung Für Schäden/Folgeschäden wegen unsachgemässer Behandlung, nicht bestimmungsgemässer Verwendung, nicht Einhalten der Instandhaltungsund Wartungsvorschriften sowie Handhabung durch nicht... -
Seite 10: Wartungs- Und Verschleißteile
4.6 Wartungs- und Verschleißteile... - Seite 11 Anker mit Lüfter 230 Volt 5733701 Isolier-Zwischenflansch 4645303 Anker mit Lüfter 120 Volt 5733702 Halsteil 45030611 Stator komplett 230 Volt 5727201 Distanzhülse 45030613 Stator komplett 120 Volt 5727202 Mutter 2801102 Statorgehäuse 45030610 Seeger J 2766506 Kohlebürstenhalter 5726201 Tellerfeder 2788201 Kugellager 2767929 Überzugsschlauch 45030617...
- Seite 12 2302 Centerline Ind. Dr. 6880 AD Velp St. Louis, MO 63146 The Netherlands United States of America T: +31(0)26 369 92 22 T: +1 855 882 3835 F: +31(0)26 369 92 23 F: +1 314 567 0124 info@beveltools.com sales@beveltools.com www.beveltools.com...
