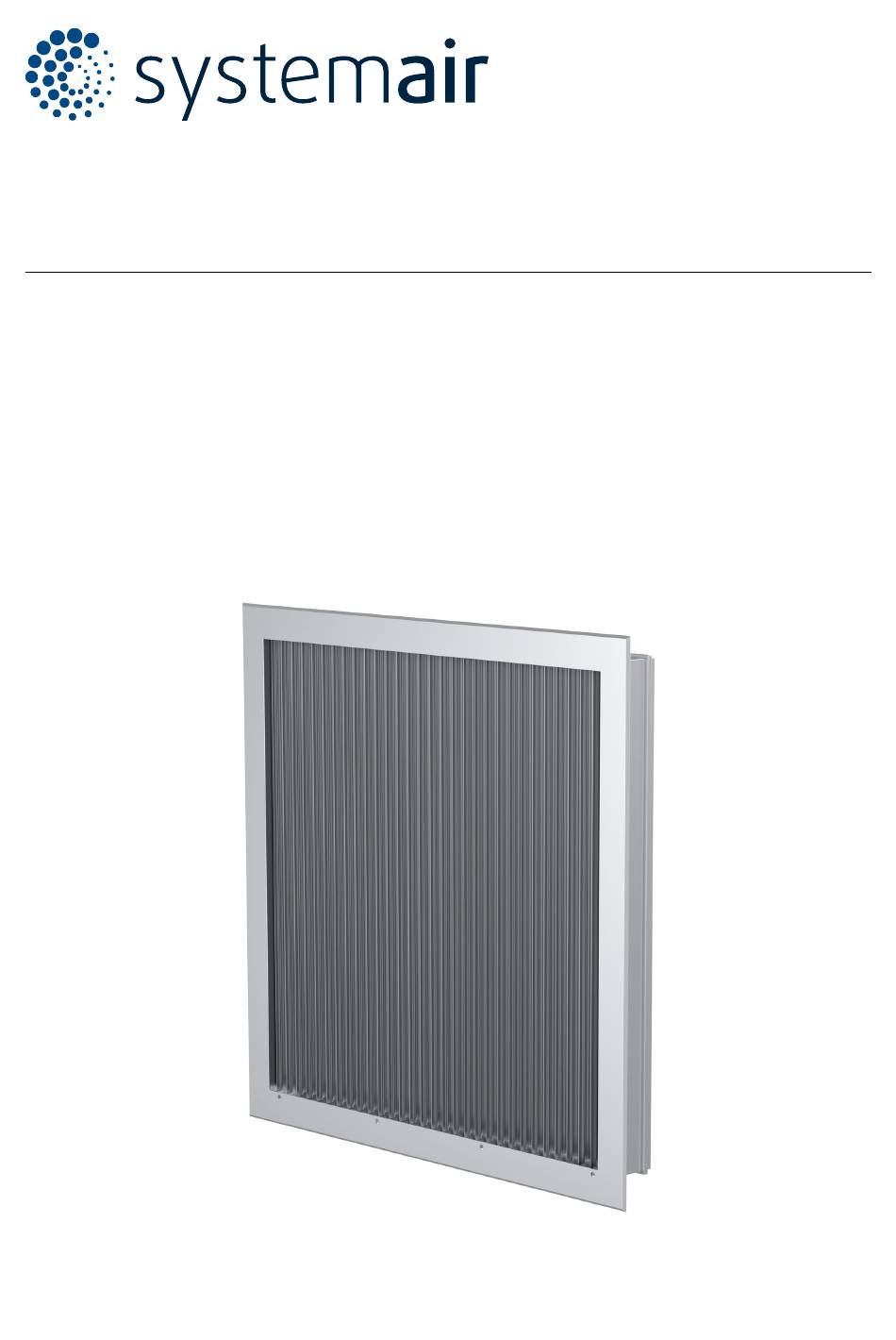

- Seite 1 Handbuch VELO Wetterschutzgitter mit optionalem Heizband...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Abmessungen und Gewicht Bestellschlüssel Zubehör Schnellauswahl Technische Daten Produkt-Handhabung Installation Elektrische Anschlüsse Transport, Lagerung und Bedienung Ergänzung... -
Seite 3: Beschreibung
• CB-VELO: Eckhalterung für VELO • HR-VELO: Montagebügel für VELO Ausführung VELO wird aus seewasserbeständigem Aluminium hergestellt, EN AW-5754 (AlMg3), sowohl für den Rahmen als auch für die Lamellen. Das Wetterschutzgitter ist mit vertikalen Lamellen ausgestattet, die eine hohe Regenwasserabscheidung gewährleisten. - Seite 4 Produktteile...
- Seite 5 Legend: P1 - Rahmen P2 - Lamelle P3 - Vogelschutzgitter P4 - Entwässerung auf die Fassade P5 - Entwässerung in das Abwassersystem P6 - Heizband (230V AC), Kabellänge: 2,3 m P7 - Steuergerät (nur für Versionen mit Heizband verfügbar) P8 - Heizbanddeckung (nur für Versionen mit Heizband verfügbar) P9 - Produktbezeichnung P10 - Hebevorrichtungen (angebracht an Produkten über 25 kg) X - Schnittebene...
-
Seite 6: Abmessungen Und Gewicht
Abmessungen und Gewicht W (mm) VELO...0-AN 1000 1100 1200 1300 1400 1500 10,1 11,4 12,7 14,2 15,5 16,8 18,1 19,4 21,0 10,9 12,4 14,0 15,6 17,5 19,1 20,7 22,3 23,9 25,8 10,7 12,9 14,8 16,7 18,5 20,8 22,7 24,5 26,7... - Seite 7 W (mm) VELO...1-AN 1000 1100 1200 1300 1400 1500 10,1 11,4 12,7 14,2 15,5 16,9 18,2 19,5 21,0 10,9 12,5 14,0 15,6 17,5 19,1 20,7 22,3 23,9 25,8 10,7 13,0 14,8 16,7 18,5 20,8 22,7 24,6 26,7 28,5 30,8 10,3...
-
Seite 8: Bestellschlüssel
W × H Entwässerung 0 Auf die Fassade 1 In das Abwassersystem Heizband - Ohne HC Mit Oberfläche AN Eloxiertes Aluminium Beispiel des Bestellschlüssels VELO-1500×1000-0-HC-AN Wetterschutzgitter VELO, Nenngrösse 1500 mm × 1000 mm, Entwässerung an die Fassade, mit Heizband, aus eloxiertem Aluminium. -
Seite 9: Zubehör
MK-VELO ist ein Befestigungssatz für das Wetterschutzgitter VELO. Er trägt das Gewicht des Wetterschutzgitters und gewährleistet eine sichere Befestigung. Ausführung Der Montagesatz besteht aus zwei Eckwinkeln (CB-VELO) und vier Aufhängungen (HR-VELO). Die Eckwinkel sind aus seewasserbeständigem Aluminium (EN AW-5754, AlMg3) gefertigt und tragen das Gewicht des Gitters. -
Seite 10: Abmessungen
Abmessungen... - Seite 11 CB-VELO Beschreibung CB-VELO ist ein Eckwinkel, der für das Wetterwschutzgitter VELO entwickelt wurde. Er trägt das Gewicht des Wetterschutzgitters. Ausführung Der Eckwinkel ist aus seewasserbeständigem Aluminium (EN AW-5754, AlMg3) gefertigt, welches eine hohe Korrosionsbeständigkeit aufweist. Die Artikelnummer von CB-VELO ist 548666.
- Seite 12 HR-VELO Beschreibung HR-VELO ist eine Aufhängung für das Wetterschutzgitter VELO. Es gewährleistet eine schnelle, sichere und verdeckte Befestigung. Ausführung Die Aufhängung ist aus Magnelis ZM310 gefertigt, welches eine hohe Korrosionsbeständigkeit aufweist. Die Artikelnummer von HR-VELO ist 548665. Abmessungen...
-
Seite 13: Schnellauswahl
Schnellauswahl Luftstrom (m /h) bei einer Luftgeschwindigkeit von 2,5 m/s. W (mm) 1000 1100 1200 1300 1400 1500 1080 1350 1620 1890 2160 2430 2700 2970 3240 3510 3780 4050 1080 1440 1800 2160 2520 2880 3240 3600 3960 4320 4680 5040 5400... -
Seite 14: Technische Daten
Technische Daten Diagramme und technische Parameter sind unter design.systemair.com erhältlich (Produkt VELO). -
Seite 15: Produkt-Handhabung
Produkt-Handhabung WARNUNG Einige Teile können scharfe Kanten haben. Um Verletzungen zu vermeiden, tragen Sie Handschuhe beim Bewegen oder Installieren des Produkts. Fassen Sie das Produkt nicht an den Lamellen, dem Vogelschutzgitter oder dem Heizband an. Stellen Sie sicher, dass die Installation von einer geschulten Person durchgeführt wird. Es sind zwei Personen erforderlich, um das Gitter zu bewegen und in der Einbauöffnung zu positionieren. - Seite 16 Legende: 1 - Wetterschutzgitter VELO P10 - Hebevorrichtungen (angebracht an Produkten über 25 kg)
-
Seite 17: Installation
Installation Montage mit Schrauben Die Montage mit Schrauben ist geeignet, wenn das Gewicht des Gitters von der tragenden Struktur getragen wird und ein Zugang von hinten (vom Gebäudeinneren) nicht möglich ist. Einige Teile können scharfe Kanten aufweisen. Um Verletzungen zu vermeiden, tragen Sie Handschuhe, wenn Sie das Produkt bewegen oder montieren. - Seite 20 Legende: 2 - Kanal F1 - Schraube ø ≥ 6 mm F2 - Dichtmittel, z. B. Sikaflex®-221 RLT F3 - Schlauchschelle...
-
Seite 21: Einbau Mit Montagesatz
1. Vorbereiten der Wandöffnung • Reinigen und ebnen Sie die Oberflächen der Installationsöffnung. 2. Auspacken • Packen Sie das MK-VELO aus. 3. Befestigen der Eckwinkel • Vergewissern Sie sich, dass die Eckwinkel sicher an einem festen Teil der Wand befestigt sind. - Seite 24 Legend: 2 - Kanal F1 - Schraube ø ≥ 6 mm F2 - Dichtung, z. B.: Sikaflex®-221 RLT F3 - Schlauchklemme A1 - MK-VELO: Befestigungsatz für VELO A2 - CB-VELO: Eckwinkel für VELO A3 - HR-VELO: Aufhängungen für VELO...
-
Seite 25: Elektrische Anschlüsse
Elektrische Anschlüsse WARNUNG • Gefahr eines Stromschlags • Unterbrechen Sie die Stromzufuhr, bevor Sie an elektrischen Geräten arbeiten. • Nur zugelassene Elektriker sind berechtigt, an der elektrischen Anlage zu arbeiten. 1. & 2. Installation der Steuereinheit • Platzieren Sie die Steuereinheit so am Kanal/an der Wand, dass der Abstand zum Gitter weniger als 1,5 m beträgt.. •... - Seite 28 Legende: 1 - Wetterschutzgitter VELO P6 - Heizband(230V AC), Netzkabellänge: 2,3 m P7 - Steuergerät (nur für Versionen mit Heizband verfügbar) P7.1 - Klemmkasten P7.2 - Frontfeld des Klemmkastens P7.3 - RCD (Residual Current Device) / Stromunterbrecher (10F1) P7.4 - Thermostat (DEVIreg™ 330) P7.5 - Schütz (KM1)
-
Seite 29: Transport, Lagerung Und Bedienung
Transport, Lagerung und Bedienung... -
Seite 30: Ergänzung
Abweichungen von den hierin enthaltenen technischen Spezifikationen sowie den Bedingungen sind mit dem Hersteller zu besprechen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die erforderlichen Parameter nicht beeinträchtigt. Aktuelle Informationen zu unseren Produkten finden Sie auf design.systemair.com. - Seite 31 © Copyright Systemair Alle Rechte vorbehalten E&OE Systemair behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sie die zuvor vereinbarten Spezifikationen nicht berühren. Übersetzung der Original-Anleitungen 2025-11-06...
