The blue and red LEDs will now flash in sequence. If the left-hand foot-switch is
now released after the first flash of the blue LED, the Lehle Dual SGoS will only
receive on MIDI Channel 1. Select MIDI Channel 2 by waiting until the red LED
flashes. This is followed by MIDI Channel 3 (blue) and MIDI Channel 4 (red). The
whole procedure can be repeated up to MIDI Channel 16. Omnimodus can be
selected for Lehle Dual SGoS reception by keeping the left-hand foot-switch
pressed until the red and blue LEDs are on simultaneously.
Switching states can be assigned without restriction to any individual program-
change command using the programming buttons (11), irrespective of the mode
selected.

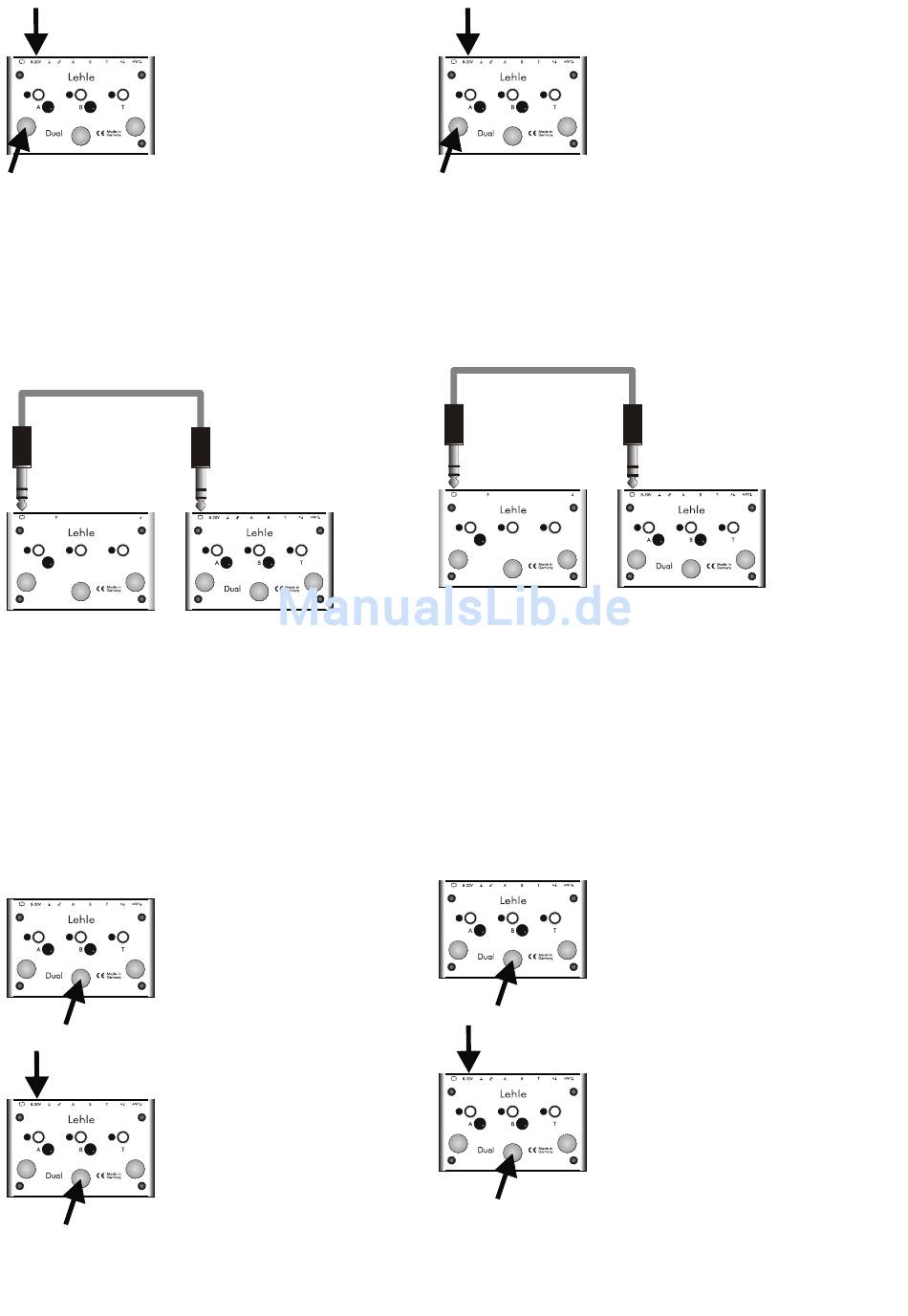

Networking of the Lehle Dual SGoS with other Lehle SGoS Switchers
The Lehle Dual SGoS can be networked with other Lehle SGoS Switchers via
the MIDI socket (9). The switchers must be connected using a stereo jack lead for
this purpose:
9-20V
R
S
R
S
Loop B
Loop A
Buffer
Loop A
Loop B
D.Loop
The Lehle Dual SGoS and the other Lehle SGoS Switchers must first be set to
programmable mode (13).
Switching states on the Lehle Dual SGoS can be assigned without restriction
using the programming buttons (11) when a Lehle Dual SGoS foot-switch is
pressed. The Lehle Dual SGoS simultaneously transmits a MIDI program-change
command to the other Lehle SGoS Switchers. Switching states corresponding to
this MIDI program-change command can also be programmed on the other
Lehle SGoS Switchers.
The Lehle SGoS Switcher receives a MIDI program-change command if a foot-
switch on one of the connected Lehle SGoS Switchers is pressed. Any
combinations of amps can, again, be assigned on the Lehle Dual SGoS for this
MIDI program-change command using the programming button (11).
Several effect loops can, for example, thus be switched simultaneously with one
step, corresponding to a combination of various amps.
Up to three Lehle Dual SGoS units can be networked with one another. The
Lehle Dual SGoS units must be prepared for this mode, in order that it is clear to
all units connected via MIDI socket (9) from which unit a program-change
command has just been transmitted.
The center foot-switch must be pressed before the power-supply connector (8) is
inserted.
The power-supply connector should be inserted while the center foot-switch
remains pressed.
The green LED will illuminate first. When the center foot-switch is now released, the
Lehle Dual SGoS transmits MIDI Program-change Commands 1, 2 and 3 (this is
also equivalent to the default status). When the center foot-switch is kept pressed
until the red and green LEDs illuminate, the Lehle Dual SGoS will transmit MIDI
Jetzt blinken die blaue und rote LED nacheinander. Lässt man den linken Fußtaster nach
dem ersten Blinken der blauen LED los, empfängt der Lehle Dual SGoS nur noch auf
MIDI-Kanal 1. Wartet man des Aufleuchten der roten LED ab, ist der MIDI-Kanal 2
eingestellt. Danach kommt MIDI-Kanal 3 (blau) und MIDI-Kanal 4 (rot). Das ganze geht
bis MIDI-Kanal 16. Hält man den linken Fußtaster solange gedrückt, bis die rote und blaue
LED gleichzeitig angehen, empfängt der Lehle Dual SGoS wieder im Omnimodus.
Unabhängig vom Betriebsmodus können über die Programmtaster (11) Schaltzustände
jedem einzelnen Programchange frei zugeordnet werden.
Vernetzen der Lehle Dual SGoS mit anderen Lehle SGoS Switchern
Der Lehle Dual SGoS kann mit anderen Lehle SGoS Switchern über die MIDI-Buchse
(9) vernetzt werden. Dazu müssen die Switcher mit einem Stereoklinkenkabel verbunden
werden:
9-20V
R
S
R
S
Loop B
Loop A
Buffer
Loop A
Loop B
D.Loop
Der Lehle Dual SGoS und die anderen Lehle SGoS Switcher müssen erst in den
programmierbaren Modus gebracht werden (13).
Wird ein Fußtaster des Lehle Dual SGoS betätigt, können dazu Schaltzustände auf dem
Lehle Dual SGoS mit Hilfe der Programmtaster (11) frei zugeordnet werden. Der Lehle
Dual SGoS gibt dabei gleichzeitig einen MIDI-Programchange Befehl an die anderen
Lehle SGoS Switcher ab. Passend zu diesem MIDI-Programchange Befehl können
Schaltzustände auf den anderen Lehle SGoS Switchern programmiert werden.
Wird ein Fußtaster auf einem der angeschlossenen Lehle SGoS Switcher betätigt,
empfängt der Lehle Dual SGoS einen MIDI-Programchange Befehl. Zu diesem MIDI-
Programchange Befehl können auf dem Lehle Dual SGoS wiederum freie
Kombinationen von Amps über die Programmtaster (11) zugeordnet werden.
Damit lassen sich z.B. mehrere Effektloops gleichzeitig mit einem Step passend zu einer
Kombination verschiedener Amps schalten.
Es können bis zu drei Lehle Dual SGoS miteinander vernetzt werden. Damit allen über
die MDI-Buchse (9) angeschlossenen Geräten klar ist, von welchem Gerät gerade ein
Programchange gesendet wurde, müssen die Lehle Dual SGoS für diese Betriebsart
vorbereitet werden.
Bevor der Stecker für die Stromversorgung (8) eingesteckt wird, muss der mittlere Fußtaster
gedrückt sein.
Im gedrückten Zustand wird der Stecker für die Stromversorgung eingesteckt.
Zuerst leuchtet die grüne Leuchtdiode. Lässt man nun den mittleren Fußtaster los, sendet
der Lehle Dual SGoS die MIDI-Programchange Befehle 1, 2 und 3 (das entspricht auch
dem Ausgangszustand). Hält man den mittleren Fußtaster so lange gedrückt, bis die rote
und grüne LED leuchten, sendet der Lehle Dual SGoS die MIDI-Programchange Befehle
4, 5 und 6. Wenn alle LEDs leuchten, sendet der Lehle Dual SGoS die MIDI-
Programchange Befehle 7, 8 und 9.
-4-
