Verwandte Anleitungen für thomann Harley Benton American TrueTone
Inhaltszusammenfassung für thomann Harley Benton American TrueTone

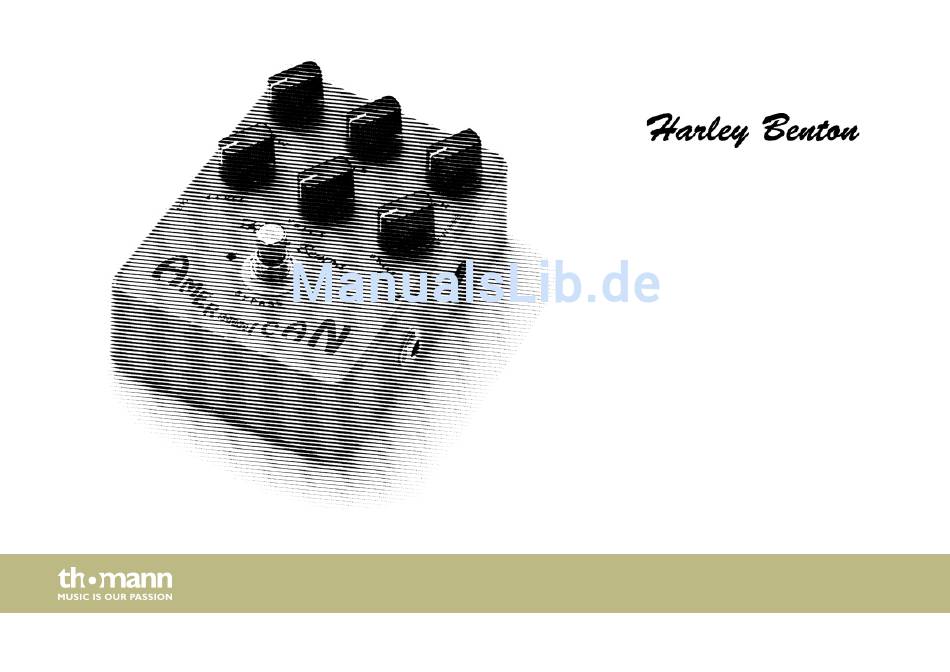

- Seite 1 American TrueTone effektpedal bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 31.07.2015, ID: 256819...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Hinweise zum Gebrauch........................10 Komponenten und Funktionen......................11 Technische Daten............................ 14 Umweltschutz............................15 American TrueTone... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede Gebrauch andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐... - Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 8 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 9 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. American TrueTone...
-
Seite 10: Hinweise Zum Gebrauch
Hinweise zum Gebrauch Hinweise zum Gebrauch Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 11: Komponenten Und Funktionen
Komponenten und Funktionen Komponenten und Funktionen 1 IN Eingangsbuchse für Standard-Gitarrenkabel (6,3 mm Klinke) 2 LED leuchtet, wenn das Effektpedal in Betrieb ist. Falls die LED nicht oder nur schwach leuchtet, während das Effektpedal in Betrieb ist, ersetzen Sie die Batterie. 3 Bypass-Pedal 4 OUT Ausgangsbuchse: Mit einem Standard-Gitarrenkabel können Sie an diesen Aus‐... - Seite 12 Komponenten und Funktionen 7 MID Stellt die mittleren Frequenzen ein. 8 HIGH Stellt die hohen Frequenzen ein. 9 LEVEL Stellt den Ausgangspegel ein. 10 VOICE Stellt den Frequenzgang und die Verzerrung ein. In Kombination mit DRIVE können damit viele Arten von Verstärkern simuliert werden. 11 DRIVE Stellt den Verzerrungsgrad ein.
-
Seite 13: Stromversorgung
Komponenten und Funktionen Stromversorgung Sie können entweder eine 9-V-Blockbatterie oder den 9-V-Anschluss für externe Stromversor‐ gung benutzen. Achten Sie beim Anschließen auf die korrekte Polung. Wenn Sie das Pedal nicht benutzen, ziehen Sie das Gitarrenkabel von der Eingangsbuchse ab, da sonst die Batterie entladen wird. Batterie auswechseln Zum Einlegen oder Auswechseln der Batterie trennen Sie ein ggf. -
Seite 14: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz 1 MΩ Ausgangsimpedanz 1 kΩ Stromaufnahme 3,8 mA Stromversorgung 9-V-Batterie (6F22) 9-V-Netzteil, Minuspol innenliegend 48-V-Phantomspeisung Abmessungen (L × B × H) 120 mm × 97 mm × 55 mm Gewicht 390 g effektpedal... -
Seite 15: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 16 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 17 Notizen American TrueTone...
- Seite 18 Notizen effektpedal...
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
