Inhaltszusammenfassung für thomann Harley Benton BLM-1

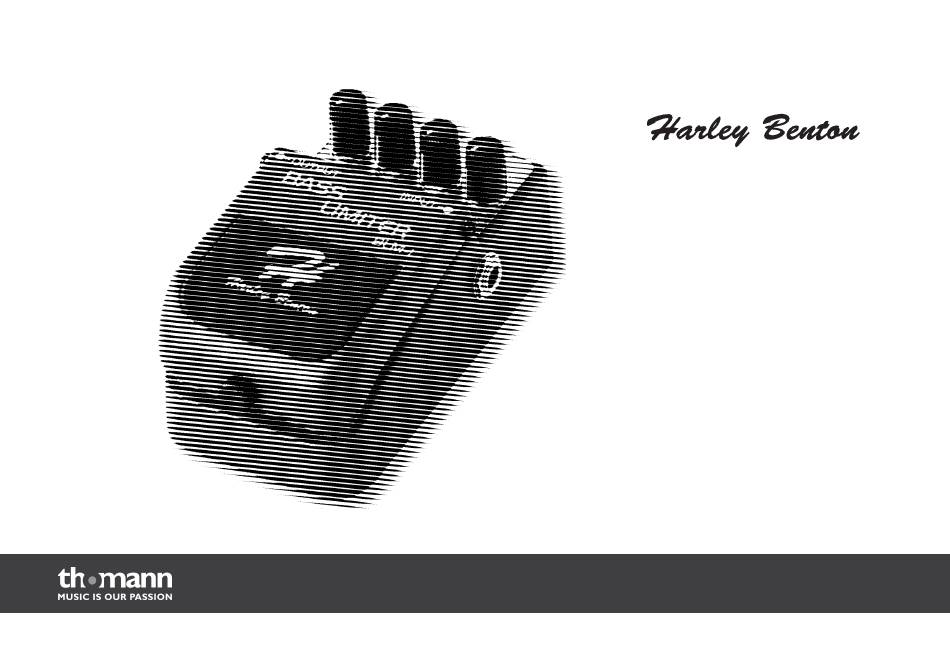

- Seite 1 BLM-1 effektpedal bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: (09546) 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 30.03.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Leistungsmerkmale..........................10 Hinweise zum Gebrauch........................11 Komponenten und Funktionen......................12 Technische Daten............................ 17 Umweltschutz............................18 BLM-1... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Klangveränderung der Signale von Musikinstrumenten mit elektromag‐ Gebrauch netischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungs‐ anleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 8 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 9 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. BLM-1...
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Boden-Effektpedal mit Bass-Limiter/Kompressor, ausgelegt für E-Bässe Reduziert Signalspitzen und gleicht den Signalpegel aus Zahlreiche Einstellmöglichkeiten Stromversorgung durch 9-V-Batterie oder Steckernetzteil Robustes Metallgehäuse effektpedal... -
Seite 11: Hinweise Zum Gebrauch
Hinweise zum Gebrauch Hinweise zum Gebrauch Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 12: Komponenten Und Funktionen
Komponenten und Funktionen Komponenten und Funktionen ö 1 Anschluss für Netzteil mit 9-V-Adapter. Wenn das Netzteil mit 9-V-Adapter benutzt wird, wird die Batterieversorgung automatisch abgeschaltet. 2 CHECK LED leuchtet, wenn das Effektpedal in Betrieb ist. Falls die LED nicht oder nur &... -
Seite 13: Stromversorgung
Komponenten und Funktionen 7 Pedal schaltet Effekt ein bzw. aus. 8 OUTPUT Ausgangsbuchse. Mit einem Standard-Gitarrenkabel können Sie an diesen Aus‐ gang ein anderes Effektpedal oder Ihren Verstärker direkt anschließen. 9 LEVEL Stellt den Ausgangspegel des Gerätes ein. 10 ENHANCE Stellt die Intensität des Enhance-Effekts ein. - Seite 14 Komponenten und Funktionen Wenn Sie das Pedal nicht benutzen, trennen Sie das Netzteil von der Steckdose. Ziehen Sie das Gitarrenkabel von der Eingangsbuchse ab, da sonst die Batterie entladen wird. Batterie wechseln 6 Rändelschraube zum Öffnen des Batteriefachs 7 Pedalschalter effektpedal...
- Seite 15 Komponenten und Funktionen 11 Federaufhängung 12 Spiralfeder 13 Batteriekabel 14 Batterieclip für 9-V-Batterie 15 9-V-Batterie 16 Führungsloch 17 Batteriefach Zum Einlegen oder Auswechseln der Batterie trennen Sie das Netzteil von der Steckdose. Lösen Sie die Rändelschraube (7) am Pedal, um es zu öffnen. Entnehmen Sie die 9-V-Batterie aus dem Batteriefach (17) und ziehen Sie den Batte‐...
- Seite 16 Komponenten und Funktionen Führen Sie die Rändelschraube (6) in das Führungsloch (16) ein und ziehen Sie sie fest effektpedal...
-
Seite 17: Technische Daten
Technische Daten Technische Daten Eingangspegel –20 dBu Eingangsimpedanz 1 MΩ Ausgangspegel –20 dBu Ausgangsimpedanz 1 kΩ Empfohlene Lastimpedanz ≥10 kΩ Eigenrauschen –106 dBu (IHF-A, typ.) Stromaufnahme 14 mA Stromversorgung 9-V-Batterie (6F22) / Netzteil mit 9-V-Adapter Abmessungen (B × H × T) 72 mm ×... -
Seite 18: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 19 Umweltschutz Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. BLM-1...
- Seite 20 Notizen effektpedal...
- Seite 21 Notizen BLM-1...
- Seite 22 Notizen effektpedal...
- Seite 24 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
