Lehle Dual SGoS
Operating Instructions
Bedienungsanleitung
9
10
11
12
13
14

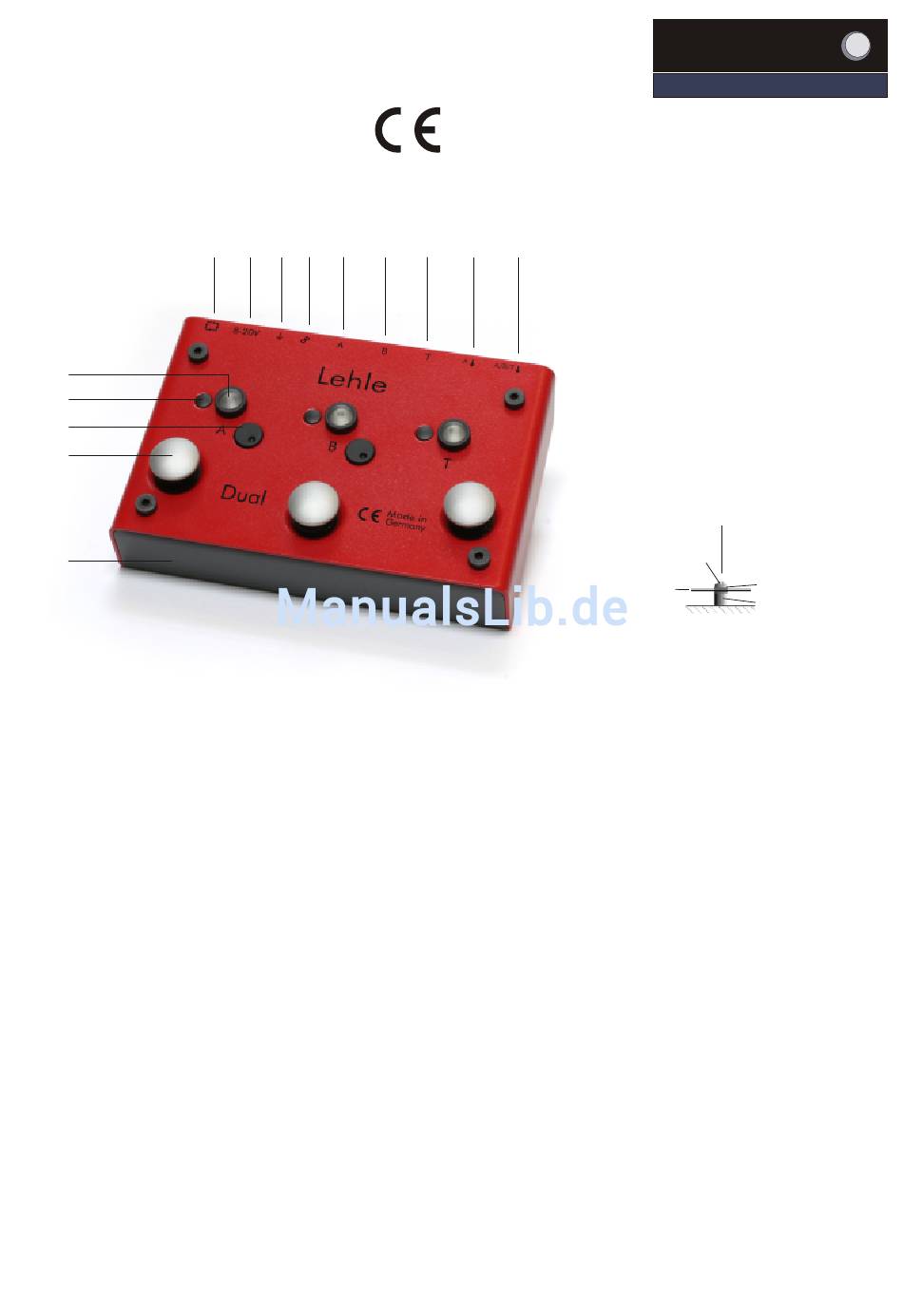

The Lehle Dual sends the signal via gold-plated
relays to outputs A, B or T .Outputs A and B can feed
2 different amps simultaneously since the signal paths
are electrically isolated through the high end
transformer Lehle LTHZ - this eliminates humming
loops completely. In this case the pots allow you to
lower the output signal for A and B separately. Output
T can be used for a tuner or a 3rd amplifier. Both
inputs can be routed stereo to the outputs A and B .
In addition to that the Lehle Dual provides gold-
plated phase-reverse and ground lift switches.
The Lehle Dual can be controlled and synchronized
with other Lehle SGoS Switchers via MIDI.
Technical Data
General Description
Restoring default state
The MIDI capabilities of the
Lehle Dual SGoS
Networking of the Lehle Dual SGoS
with other Lehle SGoS Switchers
Uses
Enjoy Cool Switching!
8
7
6
5
4
2
2
3
3
4
5
3
2
1
Der Lehle Dual schaltet das Eingangssignal über
goldkontaktierte Relais auf die Ausgänge A, B oder T. Die
Ausgänge A und B können gleichzeitig an zwei verschiedenen
Amps in Betrieb sein, da A von B durch den High End Transformer
Lehle LTHZ galvanisch getrennt ist - Brummschleifen sind
dadurch ausgeschlossen. Mit den Potis lassen sich die Ausgänge A
und B dabei separat dämpfen. Der Ausgang T steht für einen
Tuner oder einen dritten Amp zur Verfügung. Die beiden Eingänge
können stereo auf die Ausgänge A und B geroutet werden.
Zusätzlich verfügt der Lehle Dual über einen goldkontaktierten
Phasenumkehr- und einen Groundschalter.
Der Lehle Dual kann per MIDI angesteuert und mit den anderen
Lehle SGoS Switchern vernetzt werden.
Technische Daten
Allgemeine Beschreibung
Herstellung des Ausgangszustandes
Die MIDI Eigenschaften des
Lehle Dual SGoS
Vernetzen der Lehle Dual SGoS mit
anderen Lehle SGoS Switchern
Anwendungsbeispiele
Viel Spaß beim Schalten!
-1-
Lehle
Lehle Gitarrentechnik
Burkhard Georg Lehle
Im Hundsbusch 11
D-46562 Voerde
tel
+49.(0)2855.850070
fax
+49.(0)2855.850071
mobile
+49.(0)171.1403992
bg@lehle.com
http://www.lehle.com
14
Screw
Schraube
Bottom-
Washer
plate of switch
U-Scheibe
Bodenplatte
Spacer
des Schalters
Distanzstück
Base-plate
Grundplatte
2
2
3
3
4
5
