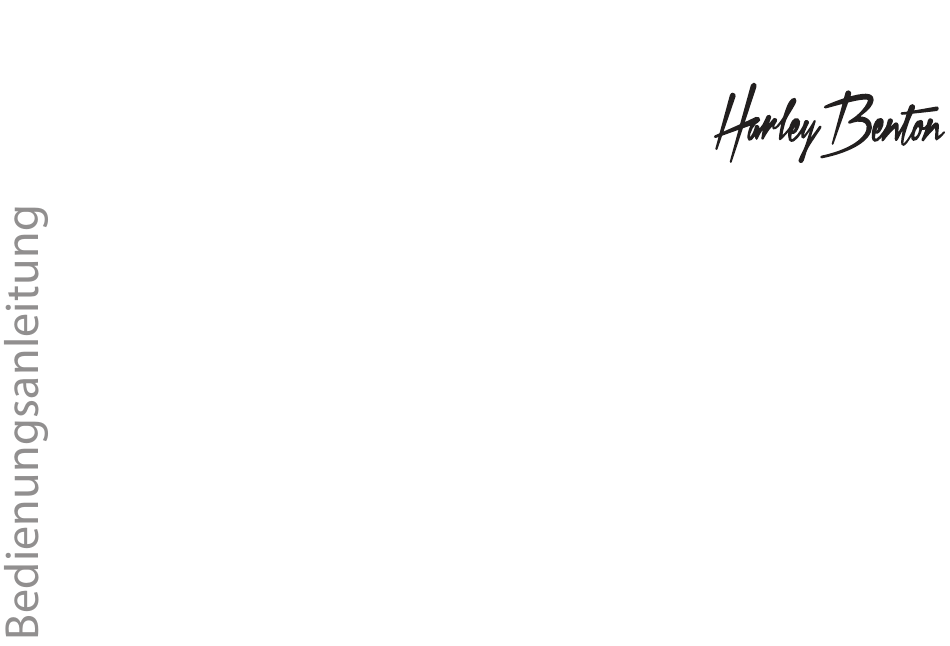

- Seite 1 TUBE30 Head Gitarren-Topteil...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 27.03.2023, ID: 552998...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................5 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................12 Anschlüsse und Bedienelemente....................13 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................19 Umweltschutz............................21 TUBE30 Head Gitarren-Topteil...
- Seite 4 Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. TUBE30 Head Gitarren-Topteil...
- Seite 5 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 6 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. TUBE30 Head Gitarren-Topteil...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung der Signale von Musikinstrumenten mit elektromagneti‐ Gebrauch schen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanlei‐ tung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebs‐ bedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
- Seite 11 Leistungsmerkmale Leistungsmerkmale Ausgangsleistung: 30 Watt an 8 Ω Eingang zum Anschluss eines Fußschalters (nicht im Lieferumfang enthalten) Ausgänge für externe Lautsprecherboxen Halleffekt Weitere Anschlüsse: Effekt-Loop Vorstufenröhren: 3 × ECC83/12AX7 Endstufenröhren: 4 × EL84 Class-A-Endstufe TUBE30 Head Gitarren-Topteil...
- Seite 12 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 13 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö & 1 [INPUT] | 6,35-mm-Klinkenbuchse zum Anschluss eines Instruments. [LO] bedeutet Low Gain. Das Signal wird gegenüber [HI] um 50% gedämpft. 2 [CLEAN VOLUME] | Lautstärkeregler für den sauberen Kanal 3 [BRIGHT] | Schalter zur Klangregelung der Hoch- und Mittenfrequenzen 4 [GAIN] | Regler zum Anpassen der Verstärkung 5 [OVERDRIVE VOLUME] | Lautstärkeregler für den verzerrten Kanal 6 [CHANNEL SELECT] | Schalter zur Auswahl des verzerrten Kanals...
- Seite 14 Anschlüsse und Bedienelemente 7 [BASS] | Regler für Bass [MIDDLE] | Regler für Mitte [TREBLE] | Regler für Höhen 8 [REVERB] | Regler für Hall 9 [TONE] | Regler für Ton 10 [STANDBY] | Schalter zum Warmhalten der Röhren 11 [POWER] | Hauptschalter mit Status LED (leuchtet bei eingeschaltetem Gerät) TUBE30 Head Gitarren-Topteil...
- Seite 15 Anschlüsse und Bedienelemente Rückseite 12 Netzkabel 13 Sicherung 14 HT Sicherung 15 [EFFECTS LOOP: SEND/LINE OUT] | Verbindungsbuchse zum Eingang beim Effektgerät 16 [BYPASS] | Schalter zur Überbrückung, wenn kein Effektgerät benutzt wird. Das Effektgerät kann auch mit 0 dB (750 mV) oder -10 dB (250 mV) betrieben werden.
- Seite 16 Anschlüsse und Bedienelemente 20 [4 OHM | 8 OHM] | Impendanz Schalter 21 [LOUDSPEAKERS: 8-16 OHM] | Externe Lautsprecherbuchse TUBE30 Head Gitarren-Topteil...
- Seite 17 Technische Daten Technische Daten Verstärkerklasse Class-A Eingangsanschlüsse Instrument LO 6,35-mm-Klinkenbuchse Intrument HI 6,35-mm-Klinkenbuchse Effektgerät 6,35-mm-Klinkenbuchse optionaler Fußschalter 6,35-mm-Klinkenbuchse interner Lautsprecher (Impendanz min. 4 Ω 6,35-mm-Klinkenbuchse Ausgangsanschlüsse externer Lautsprecher (Impedanz min. 8 Ω) 6,35-mm-Klinkenbuchse Effektgerät 6,35-mm-Klinkenbuchse Frequenzgang 80 Hz…10 kHz Eingangsimpedanz 1 MΩ...
- Seite 18 Technische Daten Sicherung T630mA L250V in Netzsteckerbuchse HT Fuse: T315mA L250V Abmessungen (B × H × T) 510 mm × 230 mm × 247 mm Gewicht 8 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Kanäle Hall...
- Seite 19 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 20 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse TUBE30 Head Gitarren-Topteil...
- Seite 21 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 22 Notizen TUBE30 Head Gitarren-Topteil...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
