Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Operating manual
ProTIG 350AC / DC
(Optional KG 10)
Deutsch
(Seite 1-19,39-43)
English
(Page 20-43)

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JESS Welding ProTIG 350AC/DC

Inhaltszusammenfassung für JESS Welding ProTIG 350AC/DC

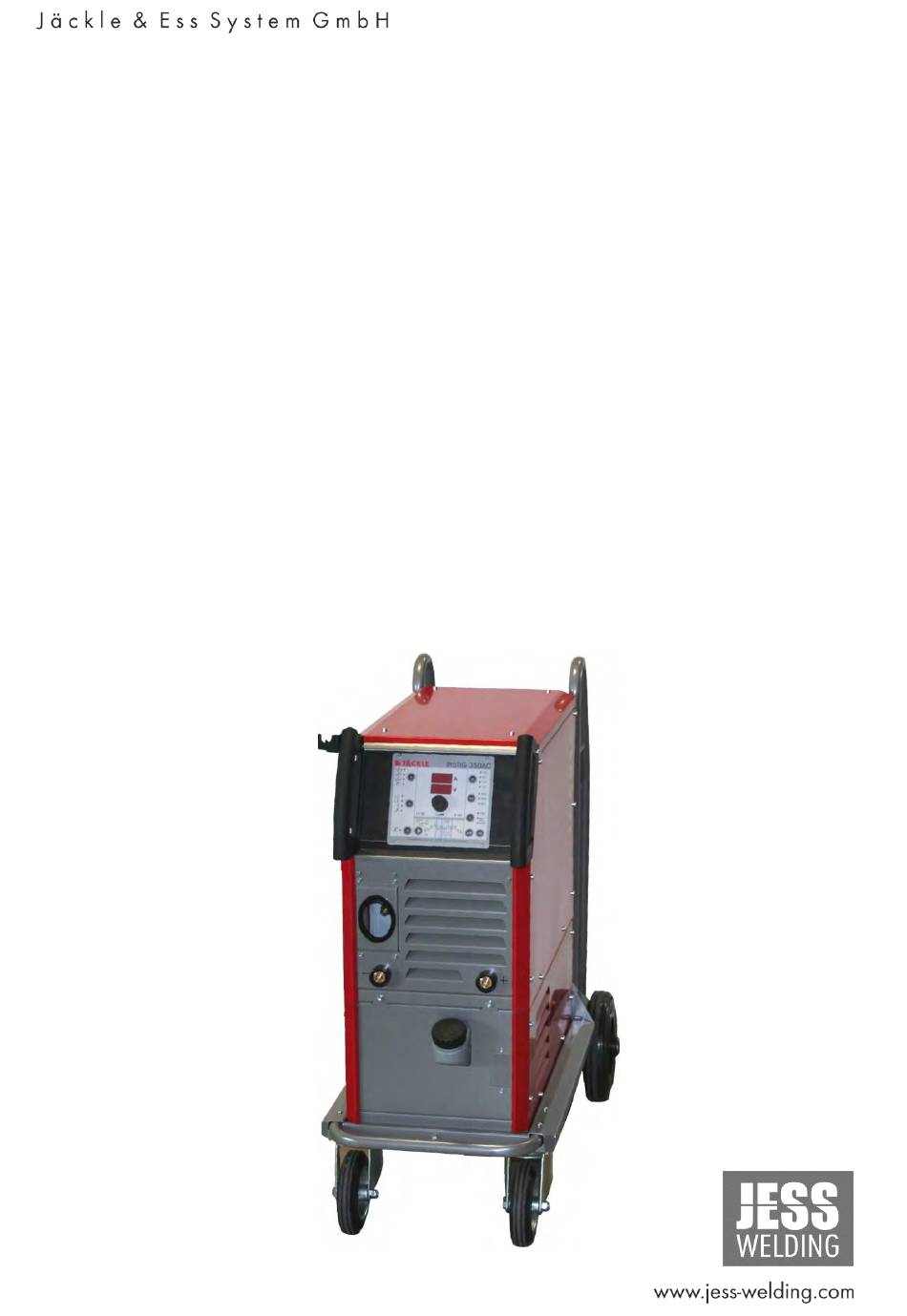

  • Seite 1 Betriebsanleitung Operating manual ProTIG 350AC / DC (Optional KG 10) Deutsch (Seite 1-19,39-43) English (Page 20-43)
  • Seite 2 ProTIG 350 AC/DC...
  • Seite 4 ProTIG 350 AC/DC Allgemeine Informationen: Diese Betriebsanleitung soll Sie dabei unterstützen, mit dem Schweißgerät effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein. Warnung: Elektromagnetische Verträglichkeit EMV (DIN EN 60974-10): Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen,...
  • Seite 5 ProTIG 350 AC/DC Allgemeine Informationen: Diese Betriebsanleitung soll Sie dabei unterstützen, mit dem Schweißgerät effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein. Elektromagnetische Verträglichkeit EMV (DIN EN 60974-10): WARNUNG: Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches...

  • Seite 6: Inhaltsverzeichnis

    ProTIG 350 AC/DC Inhalt Inhaltsverzeichnis Seite Kurzbeschreibung ............................2 Technische Daten ............................3 Sicherheitshinweise ........................... 4 Bedienelemente ............................7 Kurzübersicht DC und AC Steuerung: ....................... 8 Funktionsbeschreibungen ........................10 JOB Menü ..............................14 Gastest / Wassertest - Durchflussanzeige ....................14 VRD Funktion (Spannungsreduzierung) ....................

  • Seite 7: Technische Daten

    ProTIG 350 AC/DC 2. Technische Daten Stromquelle ProTIG 350 DC ProTIG 350 AC Netzspannung, 50/60 Hz 350V bis 480V, 3 Phasen 350V bis 480V, 3 Phasen Absicherung träge Max. Leistungsaufnahme 13,5 kVA, Imax = 19A, Ieff = 12A 13,5 kVA, Imax = 19A, Ieff = 12A Stromart Elektrode Elektrode...

  • Seite 8: Sicherheitshinweise

    ProTIG 350 AC/DC 3. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das WIG –und Elektrodenschweißen bestimmt.

  • Seite 9: Strahlung

    ProTIG 350 AC/DC Berührung kommen könnte, gelten erweiterte Sicherheitsmaßnahmen. Handschuhe und Schuhe sind zu tragen, die ausreichende Isolierung bieten. Die gesamte Kleidung ist trocken zu halten. Erhöhte Vorsicht gilt in einer Umgebung mit hoher Feuchtigkeit! Alle an der Anlage angeschlossenen elektrischen Leitungen sind auf einwandfrei- en Zustand zu überprüfen.

  • Seite 10: Gasdruckausrüstung

    ProTIG 350 AC/DC Erhöhte Vorsicht gilt beim Schweißen von Behältern, diese zuvor entleeren und sauber reinigen. Warnung: Entstehung von Rauchgasen bzw. toxischen Dämpfen kann zu Sauerstoffmangel in der Atemluft führen. Immer für ausreichend Frischluft sorgen! (oder zugelasse- nes Atmungsgerät) 3.6 Gasdruckausrüstung Gasflaschen stehen unter hohem Druck und stellen eine Gefahrenquelle dar.

  • Seite 11: Bedienelemente

    ProTIG 350 AC/DC 4. Bedienelemente ProTIG 350DC 1- Display Volt/Ampere 2- Schweiß- verfahren AUTO SPEED 7- Puls- verfahren 3- Betriebs- 8- Drehknopf 9- VRD HOTSTART PULS 4- Funktionen ARCFORCE 11- Speichern 5- Kalotten- durchmesser 12- Job SAVE read operating instructions ProTIG 350AC 1- Display Volt/Ampere...

  • Seite 12: Kurzübersicht Dc Und Ac Steuerung

    ProTIG 350 AC/DC 5. Kurzübersicht DC und AC Steuerung: DC Steuerung: 1- Display Volt/Ampere 2- Schweißverfahren 21 - Gleichspannung mit HF Zündung 22 - Gleichspannung ohne HF Zündung 23 - Elektroden Schweissen 3 - Betriebsart 7 - Pulsverfahren AUTO 70 - Automatik Pulsen 30 - 2 Takt 71 - Schnelles Pulsen...
  • Seite 13 ProTIG 350 AC/DC AC Steuerung: 1- Display Volt/Ampere 2- Schweißverfahren 6 - Wechselstromtyp 20 - Wechselspannung 60 - Rechteck mit HF Zündung 21 - Gleichspannung 61 - Mischwelle mit HF Zündung 22 - Gleichspannung 62 - Dreieck ohne HF Zündung 63 - Sinus 23 - Elektroden...

  • Seite 14: Funktionsbeschreibungen

    ProTIG 350 AC/DC 6. Funktionsbeschreibungen Nachfolgend sind alle Funktionen beschrieben. 1. Display Volt / Ampere Im oberen Display wird der Schweißstrom und im unteren Display die Schweißspannung angezeigt. 2. Schweißverfahren DC Maschine: 2- Schweißverfahren Durch tippen auf die Taste Schweißverfahren kann zwischen LED 21- Gleichspannung (DC) mit Hochfrequenz Zündung 20 - Wechselspannung LED 22- Gleichspannung (DC) ohne Hochfrequenz Zündung...

  • Seite 15: Funktionen

    ProTIG 350 AC/DC 4. Funktionen Nachfolgend sind alle Funktionen bzw. Parameter der Maschine erklärt. Welche Funktion bei welcher Betriebsart verfügbar ist, steht in Klammern. Um eine Funktion/Parameter aufzurufen, muss die Funktions- taste (Pos. 4) wiederholt gedrückt werden, bis die zugehörige LED blinkt. Dann kann der Wert mittels des Drehkopfes (Pos.
  • Seite 16 ProTIG 350 AC/DC 5. WIG Kalotten / Elektroden Durchmesser (LED 20) 5- Kalotten Durchmesser Hier kann der beim WIG AC Schweißen verwendete Kalotten Durchmesser (Kugel) oder bei DC der Elektrodendurchmesser eingestellt werden, damit die Maschine die optimalen Zündparameter beim Start verwenden kann. Taste Durchmesser drücken (Pos.
  • Seite 17 ProTIG 350 AC/DC Im AC Bereich können folgende Parameter eingestellt werden Puls Hauptstrom Ip: 10 – 350A (entspricht Hauptstrom I1) Puls Grundstrom Ib: 5 – 350A Zeit Pulsstrom Tp: 0.1 – 1.00s (10Hz – 1Hz) Zeit Grundstrom Tb: 0.1 – 1.00s (10Hz – 1Hz) 8.

  • Seite 18: Job Menü

    ProTIG 350 AC/DC 7. JOB Menü Es besteht die Möglichkeit bis zu 100 verschiedene Schweißeinstellungen als JOBs abzuspeichern. JOB speichern: ProTIG für die Schweißaufgabe optimal einstellen. SAVE Taste JOB (Pos. 12) drücken, bis im oberen Display ‚1‘ erscheint. Nun kann mittels des Drehknopfes (Pos. 8) ein Speicherplatzausgewählt werden. Ein bereits belegter Speicherplatz wird durch das Wort ‚USd‘...

  • Seite 19: Inbetriebnahme Und Schweißen

    ProTIG 350 AC/DC 10. Inbetriebnahme und Schweißen  Anlage aufstellen Achten Sie bei der Aufstellung auf ausreichenden Platz für Eintritt und Austritt der Kühlluft, damit die an- gegebene Einschaltdauer erreicht werden kann. Die Anlage sollte nach Möglichkeit nicht Nässe, Schweißspritzern und dem direkten Funkenstrahl bei Schleifarbeiten ausgesetzt werden.

  • Seite 20: Pflege Und Sicherheitsprüfung

    ProTIG 350 AC/DC Elektrode Schweißen Vorne / front Massebuchse Workpiece socket + Buchse Elektrode / WIG + socket MMA / TIG  Elektrodenhalter anschließen Elektrodenhalter wie im Bild dargestellt an die Plusbuchse anschließen. Hierbei aber immer die Polungsvorgabe des Elektrodenherstellers beachten. ...

  • Seite 21: Schweißbrennerkühlung (Option)

    ProTIG 350 AC/DC 12. Schweißbrennerkühlung (Option) Maximaler Betriebsdruck: 3,3bar Funktionsweise Die Wasserumlaufkühlung basiert auf der Funktion einer Rückkühlanlage, d.h. die Kühlflüssigkeit wird durch einen Wärmetauscher auf anähernd Raumtemperatur zurückgekühlt, mit Hilfe der vom Ventilator umgewälzten Raumluft. Wassergekühlter Brenner Ein eingebautes Wasserkühlsystem mit leise laufender Pumpe kühlt den Brenner. Der Wassertank soll annähernd voll sein.
  • Seite 22 ProTIG 350 AC/DC Bedienungsanleitung Seite 18...

  • Seite 23: Fernbedienungsdose (Option)

    ProTIG 350 AC/DC 14. Fernbedienungsdose (Option) Bezeichnung Beschreibung A / 1 U – Ist Ausgangssignal zwischen 0V und +10V. Hier wird im Verhältnis 10:1 die aktuelle Schweißspannung für Steuerungszwecke ausgegeben. Beispiel: 40V Schweißspannung = 4,0V Signalspannung Eingangsimpedanz muss ≥10kΩ. Das Bezugspotential ist Pin 3. B / 2 I –...

  • Seite 24: Störungen, Fehler, Ursache Und Beseitigung

    ProTIG 350 AC/DC 15. Störungen, Fehler, Ursache und Beseitigung Fehler und Defekte an der elektrischen Anlage dürfen nur von einer Elektrofachkraft beho- ben werden. Nach jeder Reparatur ist eine Sicherheitsüberprüfung nach DIN IEC 60974 Teil 4: Sicherheit, Instandhaltung und Prüfung von Lichtbogen- schweißeinrichtungen im Gebrauch durchzuführen.
  • Seite 25 ProTIG 350 AC/DC Operating manual ProTIG 350 AC / DC General information’s: These operating instructions are intended to ensure safe and efficient work with this welding unit. Prior to initial operation of the unit, read the instructions carefully. The information contained in this manual should be made available to all operational staff. These in structions should always be kept ready-to-hand, near the machine.
  • Seite 26 ProTIG 350 AC/DC Operating manual Page 22...
  • Seite 27 ProTIG 350 AC/DC Operating manual Page 23...

  • Seite 28: Brief Description

    ProTIG 350 AC/DC Contents page 16. Brief description ............................24 17. Technical data ............................25 18. Safety requirements ..........................26 19. Control elements ............................29 20. Quick view DC and AC Control........................ 30 21. Function descriptions ..........................32 22. JOB Menu ..............................36 23.

  • Seite 29: Technical Data

    ProTIG 350 AC/DC 17. Technical data Power source ProTIG 350 DC ProTIG 350 AC Supply voltage, 50/60 Hz 350V to 480V, 3 Phases 350V to 480V, 3 Phases Mains fuse Max. power draw 13,5 kVA, Imax = 19A, Ieff = 12A 13,5 kVA, Imax = 19A, Ieff = 12A Kind of current Electrode...

  • Seite 30: Safety Requirements

    ProTIG 350 AC/DC 18. Safety requirements 11.1 General Information’s This welding unit has been manufactured in accordance with the relevant international standards. However, improper use or manipulation of the machine may cause hazards. The following safety instructions must be strictly observed: a) This unit is exclusively intended for the TIG and electrode welding process.
  • Seite 31 ProTIG 350 AC/DC The air inhaled by the welder must be kept free from harmful substances caused during welding process. The ventilation required depends on the size of the en- closed working area, the type of material used and the duration of the welding process.
  • Seite 32 ProTIG 350 AC/DC More detailed information on safety inspections and calibration is available from your regional or national service centre, who will be pleased to provide you with copies of the necessary documents upon request e.g.: EN 60974-4 (Safety, maintenance and inspection of arc welding equipment in use) Operating manual Page 28...

  • Seite 33: Control Elements

    ProTIG 350 AC/DC 19. Control elements ProTIG 350DC 1- Display Volt/Ampere 2- Welding- process AUTO SPEED 7- Pulse- type 3- Welding- mode 8- Knob 9- VRD HOTSTART PULS 4- Functions ARCFORCE 11- Store 5- Calotte- diameter 12- Job SAVE read operating instructions ProTIG 350AC 1- Display Volt/Ampere...

  • Seite 34: Quick View Dc And Ac Control

    ProTIG 350 AC/DC 20. Quick view DC and AC Control Quick view DC Control: 1- Display Volt/Ampere 2- Welding process 21 - DC current with HF ignition 22 - DC current without HF ignition 23 - Electrode welding 3 - Welding mode 7 - Pulse type AUTO 70 - Synergic Pulse...
  • Seite 35 ProTIG 350 AC/DC Quick view AC Control: 1- Display Volt/Ampere 2- Welding process 6 - AC wave type 20 - AC current 60 - Square with HF ignition 21 - DC current 61 - Mixed with HF ignition 22 - DC current 62 - Triangle without HF ignition...

  • Seite 36: Function Descriptions

    ProTIG 350 AC/DC 21. Function descriptions All functions are described below. 1. Display Volt / Ampere The upper Display shows the welding current, the lower display the welding voltage. 2. Welding process 2- Welding process DC Machine: 20 - AC current By tapping on the button welding process, it is possible to switch with HF ignition between:...
  • Seite 37 ProTIG 350 AC/DC 4. Functions: Below all functions and parameters of the machine are explained. Which function is available for which mode is in brackets. To call a function / parameter, the function key (item 4) must be pressed again until the corresponding LED flashes.

  • Seite 38: Ac Wave Type (Only For Ac Machines In Welding Process Ac (Led 20)

    ProTIG 350 AC/DC 5. TIG Calotte / electrode diameter (LED 20) Here, the calotte diameter (ball) used in TIG AC or the electrode diameter 5- Calotte diameter in TIG DC can be adjusted, so that the machine can use the optimum ignition parameters at start up.
  • Seite 39 ProTIG 350 AC/DC In AC process the following parameters can be set: Pulse main current Ip: 10 – 350A (corresponds main current I1) Pulse base current Ib: 5 – 350A Time pulse current: 0.1 – 1.00s (10Hz – 1Hz) Time base current Tb: 0.1 – 1.00s (10Hz – 1Hz) 8.

  • Seite 40: Job Menu

    ProTIG 350 AC/DC 22. JOB Menu It is possible to save up to 100 different welding settings as JOBs. SAVE Store JOB: Adjust the machine optimally for the welding job. Press key JOB (item 12) until the upper display shows ‘1’. Now select a disk space with rotating the knob (item 8).

  • Seite 41: Initial Operation And Welding

    ProTIG 350 AC/DC 25. Initial Operation and welding  Installation of the welding machine When installing the machine, make sure that there is sufficient space for inlet and outlet cooling air so that the rated duty cycle will be attained. The machine should not be exposed to moisture, welding spatter or spark rays caused by grinding work.
  • Seite 42 ProTIG 350 AC/DC Electrode welding: Vorne / front Massebuchse Workpiece socket + Buchse Elektrode / WIG + socket MMA / TIG  Connect electrode holder Connect electrode holder as shown in the picture to the positive terminal. Here, however, always follow the manufacturer's specification of the electrodes. ...

  • Seite 43: Description Of The Remote Control Units

    ProTIG 350 AC/DC 26. Description of the remote control units The following remote controls are available on the machine: Fußpedal Up/Down Brenner Foot remote Up/Down Torch Poti Fernbedienungsdose 5-polig Remote control socket 5-pole - TIG welding torch with up / down buttons: Only a torch with 1 torch trigger and optional up / down buttons can be connected to the machine.

  • Seite 44: Maintenance And Safety Check

    ProTIG 350 AC/DC 28. Maintenance and safety check This unit should be serviced in regular intervals dependent on Operating times and working place conditions. Before opening the machine switch off the plug! Clean unit inside by vacuum cleaner according to degree of soiling. Attention: This Welding unit has to be safety checked every year by Jäckle &...

  • Seite 45: Trouble-Shooting

    ProTIG 350 AC/DC 30. Trouble-Shooting Errors and defects on the electrical system may only be repaired by a qualified electrician. After each repair, a security check in accordance with DIN IEC 60974 - 4: Safety, maintenance and inspection of arc welding equipment in use, has to be done. Error CODE Cause Remedy...

  • Seite 46: Ersatzteile / Spare Parts Protig

    ProTIG 350 AC/DC 31. Ersatzteile / Spare parts ProTIG Frontansicht / front view ProTIG 350 Operating manual Page 42...
  • Seite 47 ProTIG 350 AC/DC Nr. Bezeichnung Designation Nummer / Number Brennerhalter links Torch holder left 715.044.229 Gerätegriff Groß 2010 Handle big 2010 305.044.001 Schutzglasscheibe kpl. für Griff Protecting glass cpl. for grip 705.032.311 Schnappdurchführung 76,2mm Snap nozzle 76,2mm 310.619.042 Seitenblech links Side panel left 715.032.316 Anschluss Klappe...
  • Seite 48 ProTIG 350 AC/DC Seitenansichten / side view ProTIG 350 Operating manual Page 44...
  • Seite 49 ProTIG 350 AC/DC Nr. Bezeichnung Designation Nummer / Number Platine TC – HF 1 PCB TC – HF 1 600.032.344 Reglerplatine RPI1-Cont Control PCB RPI1-Cont Platine RPI 300 PRIM PCB RPI 300 PRIM Lüfter 24V DC Fan 24V DC Platine RPI 300 AC PCB RPI 300 AC Platine RPI 300 DC PCB RPI 300 DC...

  • Seite 50: Schaltplan / Circuit Diagram

    ProTIG 350 AC/DC 32. Schaltplan / circuit diagram ProTIG 350 Schaltplan / circuit diagram Operating manual Page 46...
  • Seite 51 ProTIG 350 AC/DC Operating manual Page 47...
